Aansluittechniek
Aansluiten
VEGAMET 141 • 4 ... 20 mA
5.3
Aansluiten
De aansluiting van de voedingsspanning en de in- of uitgangen vindt
plaats via aftrekbare schroefklemmen. Informatie over de maximale
koperdoorsnede vindt u in de technische gegevens.
Sluit het instrument aan, zoals in het volgende aansluitschema staat
beschreven.
5.4
Aansluitschema
1
1 2
3
+ -
3
41 42
L+ N-
4
91 92

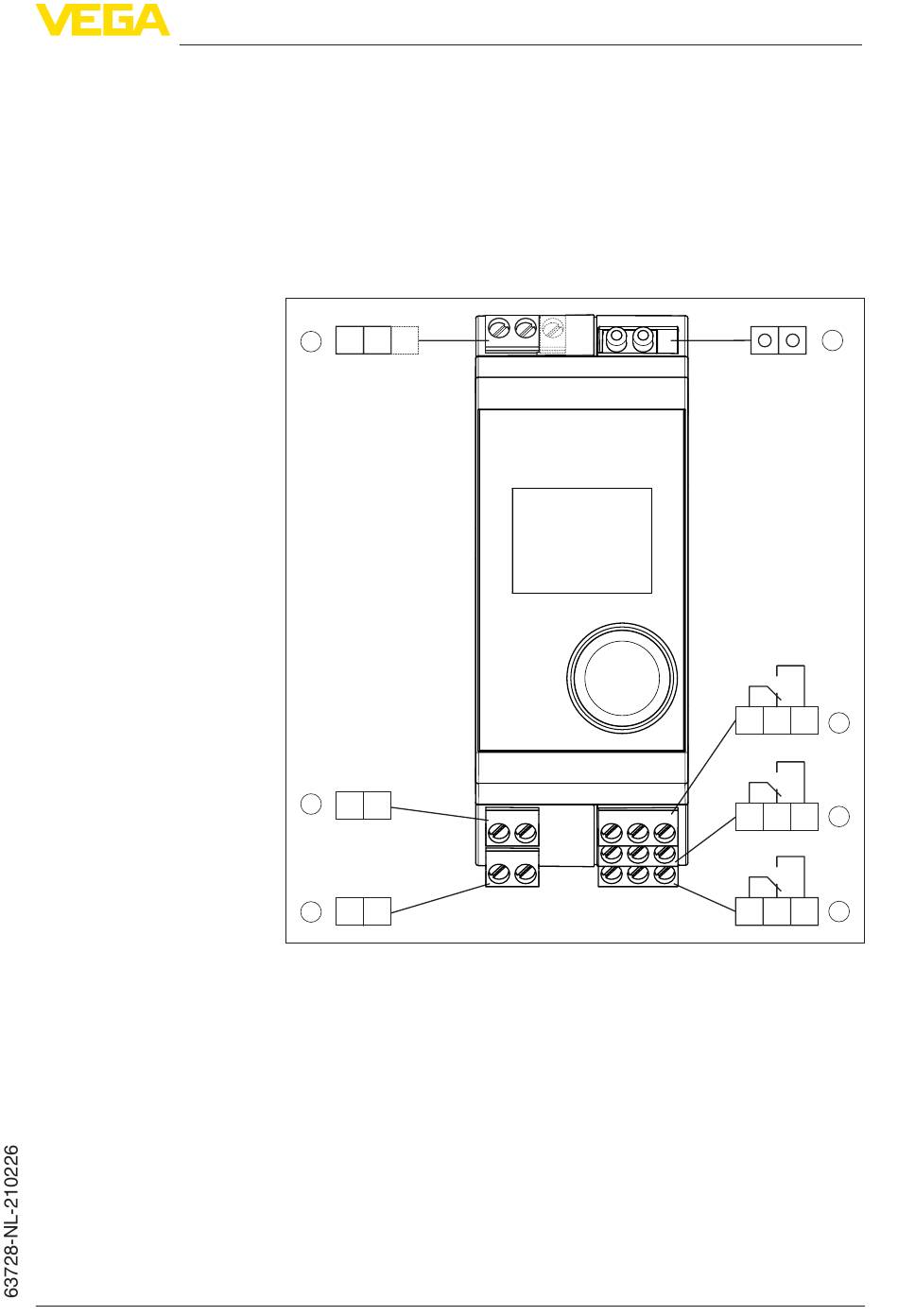

Fig. 3: Aansluitschema VEGAMET 141
1
Sensoringang (actief/passief)
2
HART-bussen voor aansluiting van een VEGACONNECT
3
4 ... 20 mA-stroomuitgang
4
Voedingsspanning van de regelaar
5
Relaisuitgang 1
6
Relaisuitgang 2
7
Relaisuitgang 3
Passieve ingang bij Ex-uitvoering niet beschikbaar
2)
5 Op de voedingsspanning aansluiten
2)
2
5
61 62 63
6
64 65 66
7
67 68 69
13
