20

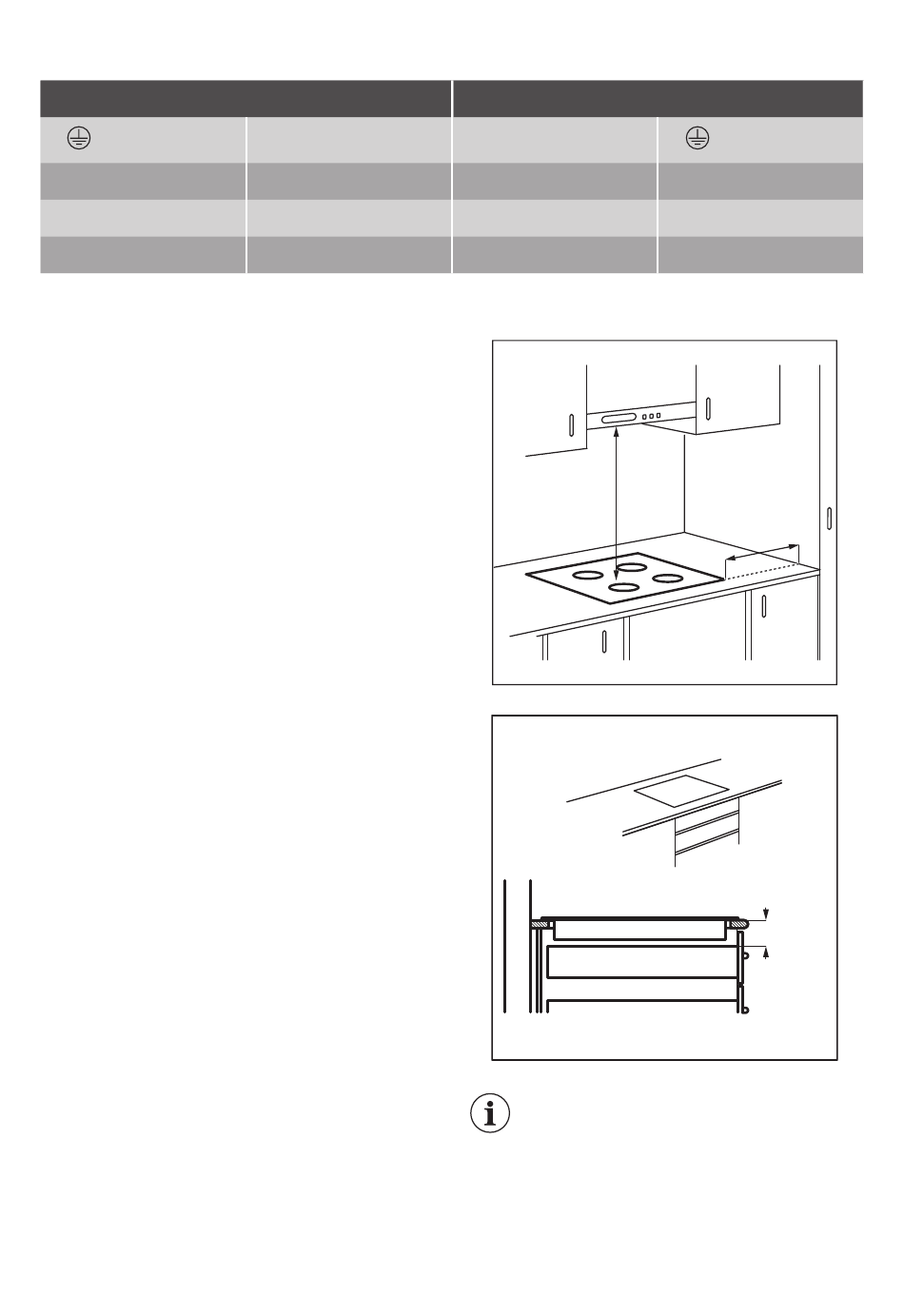

Eenfasige aansluiting - 230 V~
N
L
De afdichting bevestigen -
Installatie aan bovenkant
1. Reinig het werkblad rond de plek waar
het gat moet worden uitgezaagd.
2. Bevestig de meegeleverde afdichtstrip
tegen de onderrand van de kookplaat
langs de buitenrand van de
keramische plaat. Rek het afdichtband
daarbij niet uit. Zorg dat de uiteinden
van de afdichtstrip zich in het midden
van een van de zijden van de
kookplaat bevinden.
3. Tel een paar mm bij de af te knippen
lengte van de afdichtstrip.
4. Duw de twee uiteinden van de
afdichtstrip samen.
De afdichting bevestigen -
Geïntegreerde installatie
1. Reinig de sponningen in het
keukenwerkblad.
2. Knip de meegeleverde afdichtstrip in 4
stukken. De strippen moeten dezelfde
lengte hebben als de sponningen.
3. Snij de uiteinden van de strippen in
een hoek van 45°. Ze moeten
nauwkeurig in de hoeken van de
sponningen passen.
4. Bevestig de strippen op de
sponningen. Rek de strippen niet uit.
Plak de uiteinden van de strippen niet
over elkaar.
Dicht na plaatsing van de kookplaat de
kier tussen het werkblad en het
glaskeramiek met siliconenkit. Zorg ervoor
dat de siliconenkit niet onder het
glaskeramiek komt.
Groen - geel
Blauw en blauw
Zwart en bruin
Tweefasige aansluiting - 400 V 2 ~ N
Groen - geel
Blauw en blauw
Zwart
Bruin
In elkaar zetten
min.
500mm
Als het apparaat boven een
lade wordt gemonteerd, kan de
kookplaatventilatie tijdens het
kookproces zorgen voor
opwarming van items die zich
in de lade bevinden.
N
L1
L2
min.
50mm
min. 60mm
