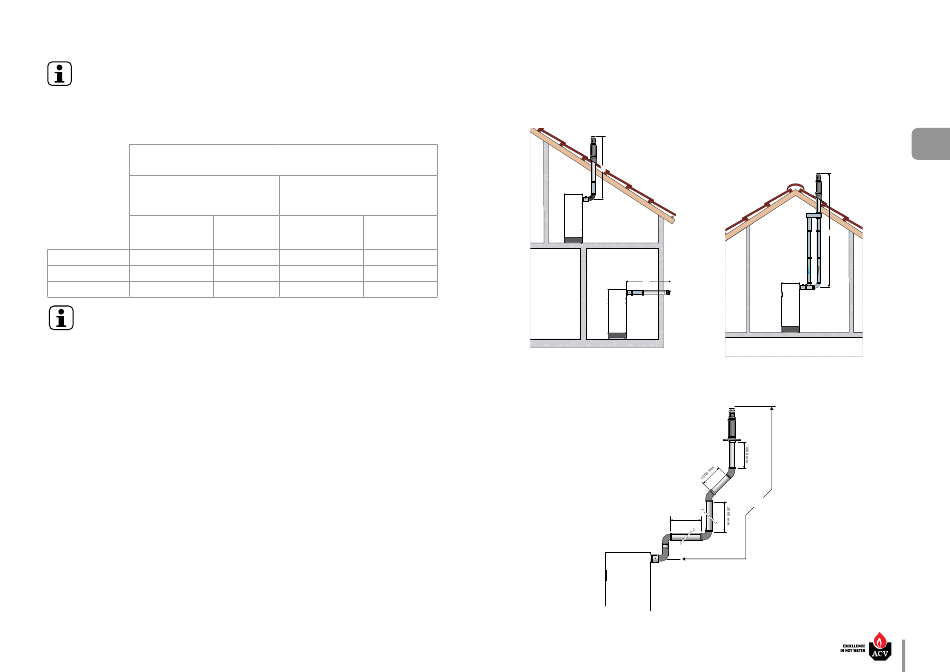

BEREKENING VAN DE LENGTE VAN DE ROOKGASLEIDING - HEATMASTER EN WATERMASTER TOESTELLEN
BEREKENING VAN DE LENGTE SCHOUWKANAAL
Bij de uitvoering van de schouwaansluiting moet u erop toezien dat het opgegeven maximale lengte aanbevolen voor het product niet overschreden wordt, zo niet kan het vermogen van de installatie afnemen.
De lengte kan berekend worden volgens onderstaande methode. In onderstaande tabel staan de waarden in meters van de diverse schouwelementen. Vergelijk het resultaat van de berekening met de aanbevolen maximale
lengte op de vorige pagina.
Lengte schouwkanaal (L)
(equivalente lengte in meters rechte leidingen)
HM 25C
HM 25 - 35 - 45 TC
WM 25 - 35 - 45
Concentrisch
Parallel schouw-
schouwkanaal
Ø 80/125 mm
Ø 60/80 mm
Rechte leiding 1 m
1 m
Bocht 90°
2 m
Bocht 45°
1 m
Equivalente lengte voor leidingen met een meetpunt zijn gelijk aan de lengte van een rechte
leiding 1m.
Voorbeeld van de controle van de lengte schouwkanaal (L) voor concentrische schouwpijpen voor een
HeatMaster 25C / HeatMaster 25 TC / WaterMaster 25 (80/125) :
De methode wordt beschreven door middel van een voorbeeld. Fig. 1: De installatie bestaat uit:
1 leiding met meetpunt + 3 bochten 90° + 6 meters rechte leidingen + 2 bochten 45°
• Methode :
a) Met de bovenstaande tabel, bereken de lengte in meters van het volledige schouwkanaal :
1+ (3 x 2) + (6 x 1) + (2 x 1) = 15 m
b) Vergelijk dit resultaat met de maximale lengte (60 m). De lengte van het schouwkanaal ligt lager dan
de maximale toegestane waarde.
HM 25C
HM 25 - 35 - 45 - 70 - 85 - 120 TC
WM 25 - 35 - 45 - 70 - 85 - 120
Concentrisch
Parallel schouw-
kanaal
schouwkanaal
kanaal
Ø 100/150 mm
Ø 100 mm
1 m
1 m
1 m
2,3 m
2,2 m
3,7 m
1 m
1,3 m
2,3 m
De handleiding van de installateur - ACVMax : A1004308 - 660Y2900 - Deel 4 • B
L
L
C
C
33
33
L
C
13
Concentrische aansluiting
L
C
33
Parallel aansluiting
Fig.
L
2000 mm
L = equivalente lengte in
meters rechte leidingen
(1m rechte leidingen).
