1. Hoe gebruikt u deze Design Guide

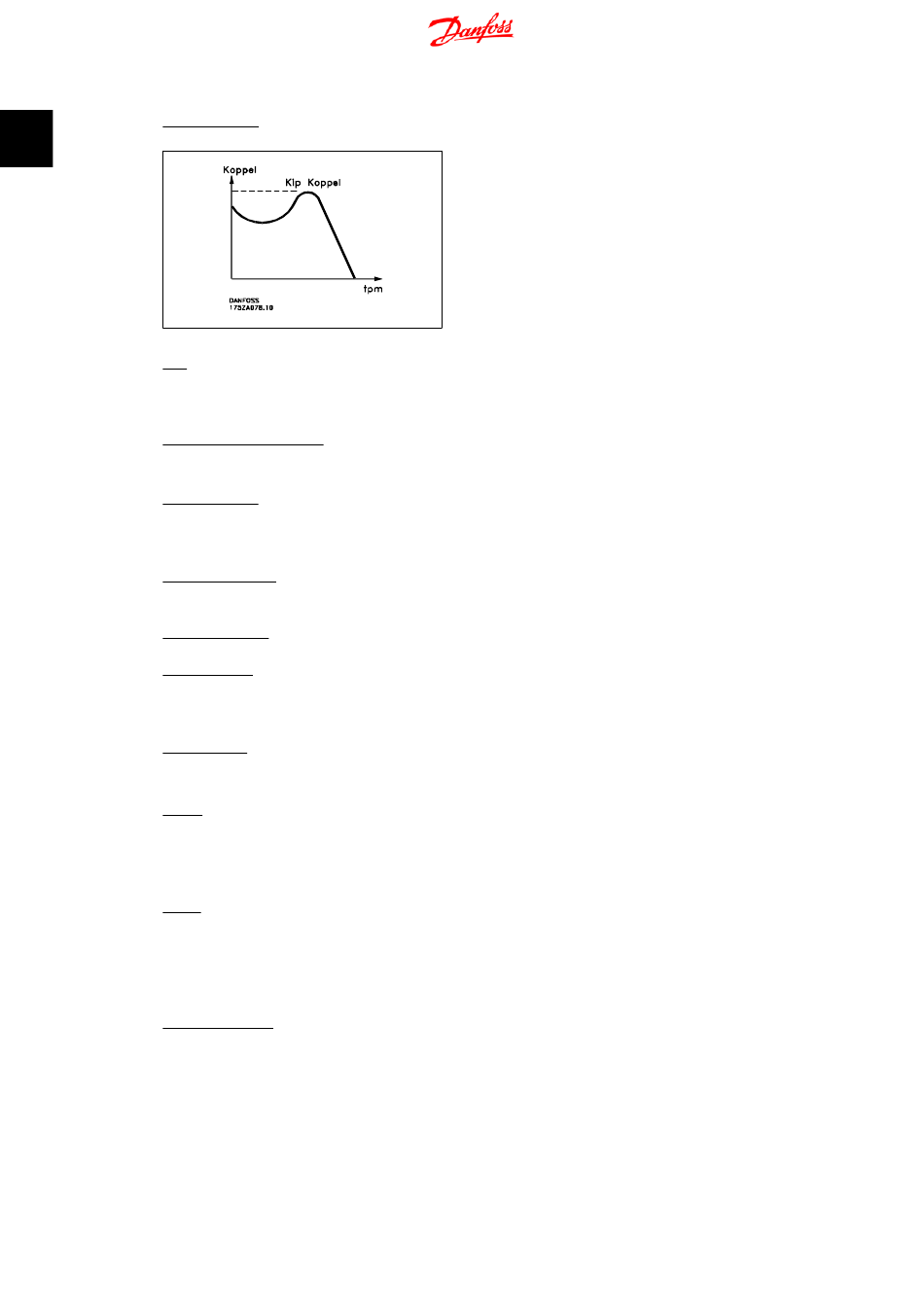

Losbreekkoppel
1
η
VLT
Het rendement van de frequentieomvormer wordt gedefinieerd als de verhouding tussen het uit-
gangsvermogen en het ingangsvermogen.
Startdeactiveercommando
Een stopcommando behorend tot groep 1 van de stuurcommando's – zie deze groep.
Stopcommando
Zie Stuurcommando's.
Referenties:
Analoge referentie
Een signaal dat naar analoge ingang 53 of 54 wordt gestuurd; dit kan een spannings- of stroom-
signaal zijn.
Binaire referentie
Een signaal dat naar de seriële-communicatiepoort wordt gestuurd.
Ingestelde ref.
Een gedefinieerde, vooraf ingestelde referentie die kan worden ingesteld van -100% tot +100%
van het referentiebereik. Selectie van acht vooraf ingestelde referenties via de digitale klemmen.
Pulsreferentie
Een pulsfrequentiesignaal dat naar de digitale ingangen (klem 29 of 33) wordt gestuurd.
Ref
MAX
Bepaalt de relatie tussen de referentie-ingang bij een waarde van 100% van de volledige schaal
(gewoonlijk 10 V, 20 mA) en de totale referentie. De maximumreferentiewaarde die is ingesteld
in par. 3-03.
Ref
MIN
Bepaalt de relatie tussen de referentie-ingang bij de 0%-waarde (typisch 0 V, 0 mA, 4 mA) en de
totale referentie. De minimumreferentiewaarde die is ingesteld in par. 3-02.
Diversen:
Analoge ingangen
De analoge ingangen worden gebruikt om verschillende functies van de frequentieomvormer te
besturen.
Er zijn twee typen analoge ingang:
Stroomingang, 0-20 mA en 4-20 mA
Spanningsingang, 0-10 V DC (FC 301)
Spanningsingang, -10 tot +10 V DC (FC 302).
8
MG.33.B9.10 – VLT
®
is een gedeponeerd handelsmerk van Danfoss
FC 300 Design Guide
