5.
Verwijder en bewaar de steun voor de demper
en de bevestigingen

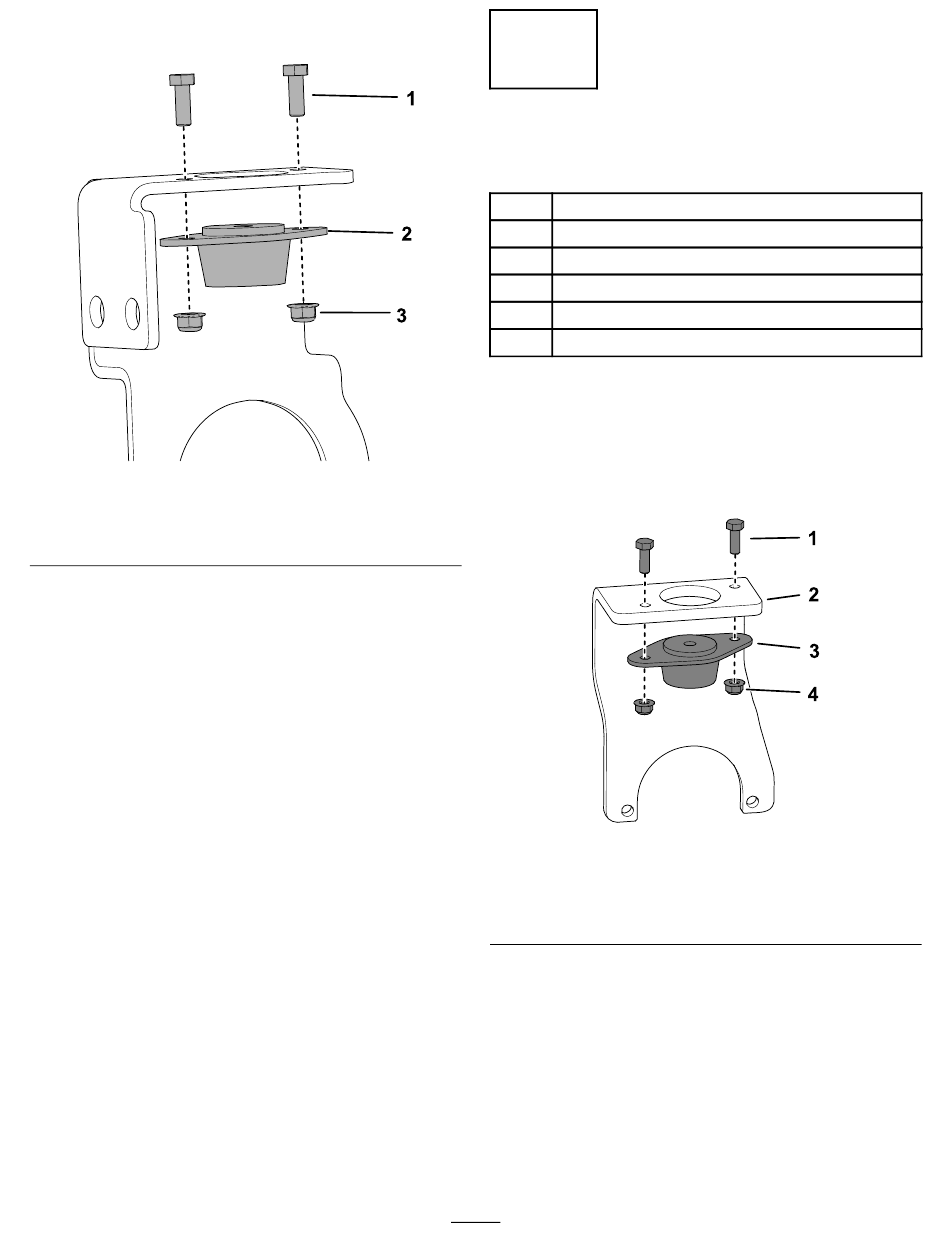

Figuur 6
1. Bout – 5/16" x ⅝" (2)
2. Steun voor demper
(Figuur
6).
3. Moer – 5/16" (2)
4
De nieuwe beugel monteren
Benodigde onderdelen voor deze stap:
1
Montagebeugel van de pomp
1
Tussenshot beugel
2
Inbusbout
1
Bout (⅜" x 2¾")
1
Moer (⅜")
1
Schroefdraadborgmiddel
Procedure
1.
Monteer de steun voor de demper op de
montagebeugel van de pomp; gebruik het
g290336
bevestigingsmateriaal dat u eerder verwijderd
hebt
(Figuur
1. Bout – 5/16" x ⅞" (2)
2. Montagebeugel van de
pomp
3
7).
Figuur 7
3. Steun voor demper
4. Moer – 5/16" (2)
g290588
