Opmerking:
De schakelaar is veerbelast naar
achteren
(Figuur
23). De schakelaar is normaal
geopend tussen polen 1 en 2

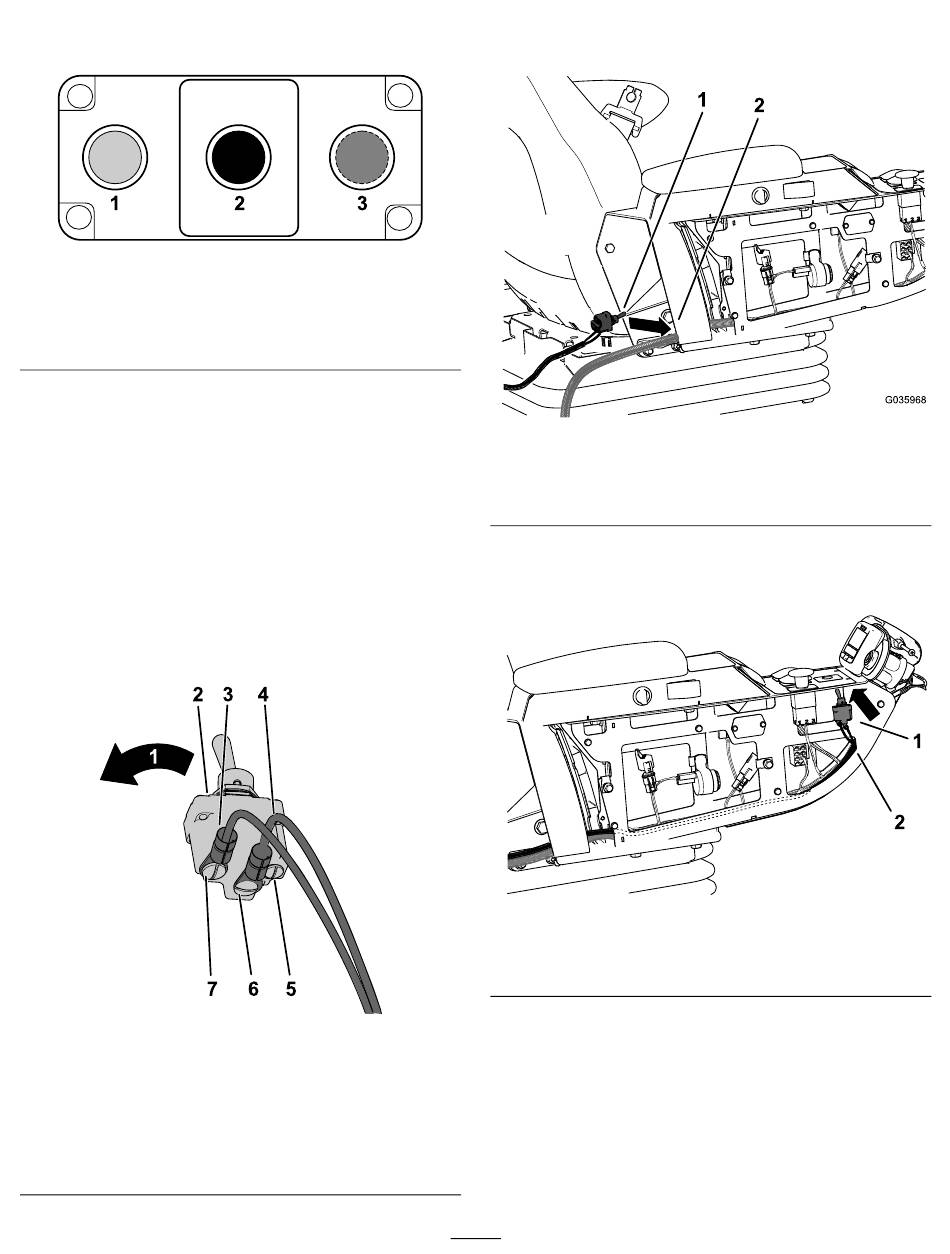

Figuur 22
Aanzicht van schakelaar na montage
1. Pool 1 – achter
2. Pool 2 – midden
4.
Koppel de rode draad met aanduiding BYPASS
ENGAGE SWITCH 2 aan op de middelste pool
van de hoofdschakelaar met nummer 2
22
en
Figuur
23).
5.
Koppel de grijze draad met aanduiding BYPASS
ENGAGE SWITCH 1 aan op de achterste pool
van de hoofdschakelaar met nummer 1
22
en
Figuur
23).
Belangrijk:
Als u de draden van de
schakelaar onjuist aansluit, kan het
hydraulisch systeem beschadigd worden.
Controleer of de bedrading juist is; raadpleeg
De stroomverdeler testen (bladz.
Figuur 23
1. De veer van de schakelaar
kan naar achteren
uitslaan.
2. Tuimelschakelaar
3. Grijze draad
4. Rode draad
(Figuur
22).
g273505
3. Pool 3 – voor
(Figuur
(Figuur
15).
g273521
5. Voorste pool
6. Middelste pool
7. Achterste pool
6.
Leid de tuimelschakelaar met de aangekoppelde
kabelboom in de achterkant van het middelste
bedieningspaneel
1. Tuimelschakelaar
7.
Trek de tuimelschakelaar/kabelboom door het
middelste bedieningspaneel omhoog naar het
boorgat
(Figuur
1. Achterkant middelste
bedieningspaneel
8.
Monteer de tuimelschakelaar vanaf de
onderkant van het bedieningspaneel in de
opening van 13 mm; zie
montagelocatie van de zeskantige borgmoer en
de ring.
Opmerking:
de veerbelasting naar de achterkant van de
machine wijst.
12
(Figuur
24).
Figuur 24
2. Achterkant middelste
bedieningspaneel
25).
Figuur 25
2. Tuimelschakelaar
Figuur 26
voor de juiste
Monteer de schakelaar zo dat
g035968
g212799
