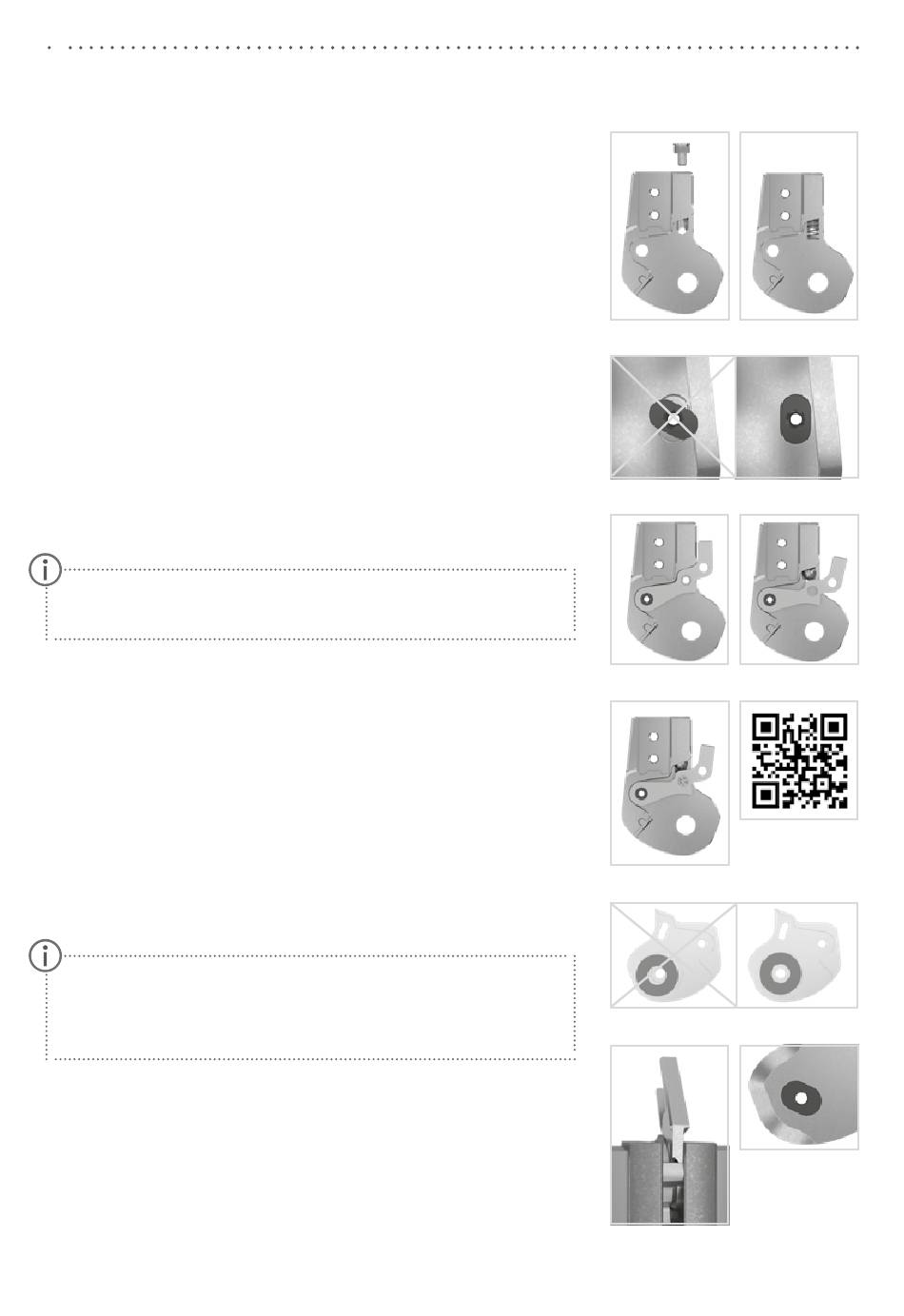

8.2
Montage van de drukveer en de vergrendelingspal/
rustvergrendelingspal
1 Maak de schroefdraad van de splitpenbouten en van het bovenste deel
van het gewricht evenals de boorgaten van de dekplaat vóór de mon-
tage schoon met LOCTITE® 7063 snelreiniger. Laat de schroefdraad
10 minuten aan de lucht drogen.
2 Demonteer de drukschroef (afb. 7) niet.
3 Schuif de drukveer vanaf de onderkant in het veerkanaal van het
bovenste deel van het gewricht (afb. 8).
4 Vet het asgat van de vergrendelingspal/rustvergrendelingspal en
de wrijvingsvlakken van de splitpenbout van de pal met orthesege-
wrichtsvet in.
5 Plaats de splitpenbout van de vergrendelingspal/rustvergrendelings-
pal in de daarvoor bestemde opening op het bovenste deel van het
gewricht (afb. 9).
6 Monteer de vergrendelingspal/rustvergrendelingspal (afb. 10).
Meer informatie over het vervangen van de vergrendelingspal/
rustvergrendelingspal vindt u in hoofdstuk 14.3.
7 Plaats de kogel in de juiste positie en duw de vergrendelingspal/rust-
vergrendelingspal naar boven (afb. 11).
8 Bij systeemgewrichten met permanente ontgrendelingsfunctie steekt
u de drukveer en de fixeerpen in de vergrendelingspal/rustvergrende-
lingspal (afb. 12).
Meer informatie over de montage vindt u in de online-tutorial Joint As-
sembly NEURO FLEX MAX Step Lock Function (zie QR-code, afb. 13) op
de website van FIOR & GENTZ.
8.3
Montage van de dekplaat
Let erop dat de glijschijf bij de montage niet wordt beschadigd.
Door klemmende glijschijfdeeltjes kan zijdelingse speling in het
systeemgewricht ontstaan.
1 Spuit de eerste glijschijf aan een kant met lijmspray in en plak deze in
de dekplaat (afb. 14).
2 Vet de andere kant licht met orthesegewrichtsvet in.
3 Bij systeemgewrichten met flexieaanslagschijf/rustaanslagschijf: Pers
deze samen met het onderste deel van het gewricht (afb. 15).
4 Vet het asgat van de gewrichtsas en de glijvlakken van de splitpen-
bout van de gewrichtsas met orthesegewrichtsvet in.
Afb. 7
Afb. 8
Afb. 9
Afb. 10
Afb. 11
Afb. 13
Afb. 12
Afb. 14
Afb. 16
Afb. 15
11
