2. Verwijder de ring van de spilas.
3. Schuif de afstandsstukken op de spilas om de gewenste
maaihoogte te bereiken en schuif daarna de ring op
de as.
4. Druk de zwenkwielas door de voorste zwenkwielarm.
5. Schuif de andere drukring en afstandsstukken op de as.
6. Monteer het klemkapje om alles goed vast te zetten.

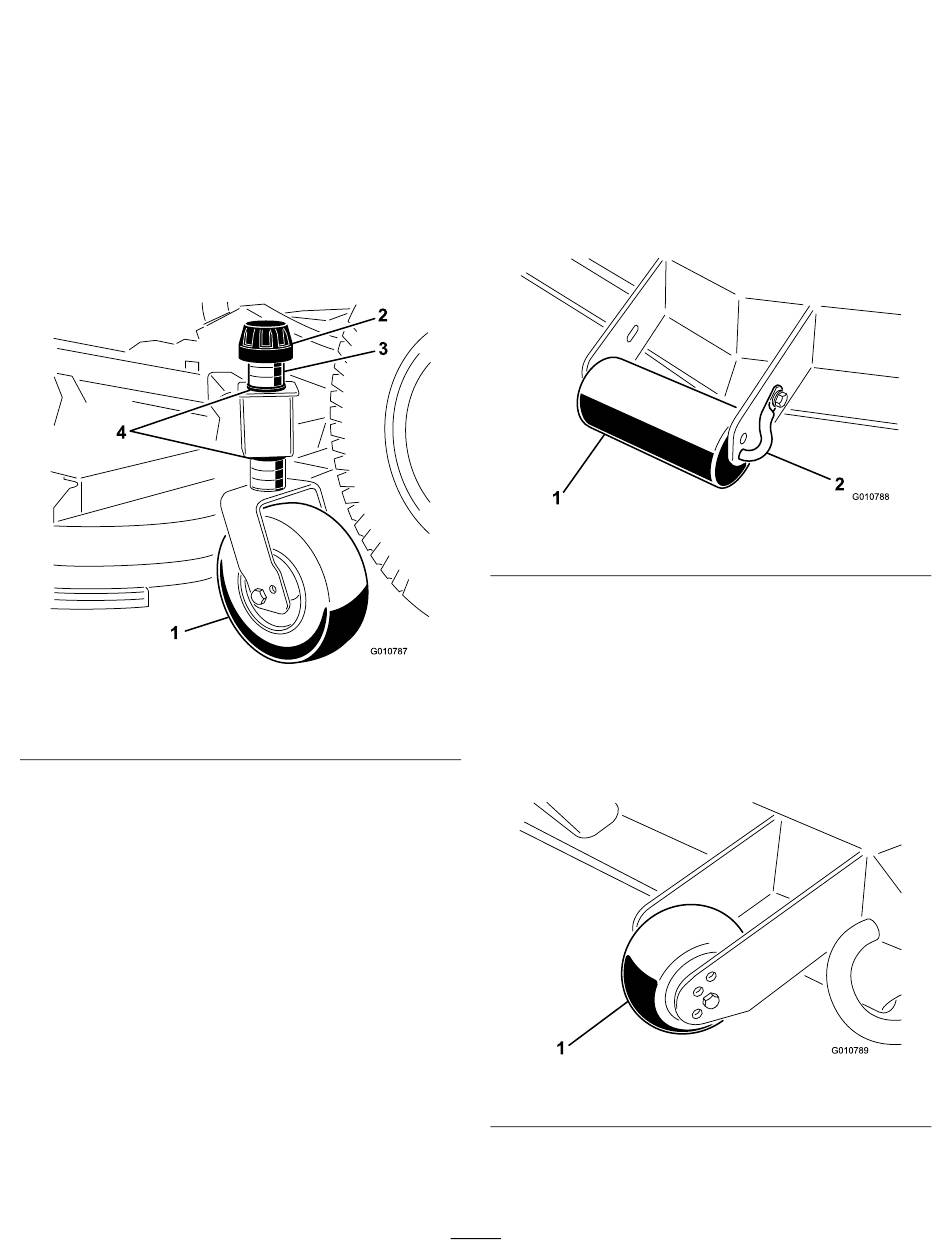

Achterste zwenkwielen afstellen
1. Verwijder het klemkapje waarmee het maatwiel is
bevestigd aan de beugels van het maaidek
1. Achterzwenkwiel
2. Klemkapje
2. Om de gewenste maaihoogte te bereiken, moet u de
C-vormige stukken toevoegen of verwijderen bij het
smalle gedeelte van de spilas, onder de zwenkwielarm.
Opmerking: Zorg ervoor dat de drukringen (en niet
de afstandsstukken) contact maken met de bovenzijde
en de onderzijde van de zwenkwielarm.
3. Monteer het klemkapje om alles goed vast te zetten.
Opmerking: Controleer of alle vier de zwenkwielen
op dezelfde maaihoogte zijn ingesteld.
(Figuur
Figuur 9
3. Afstandsstukken
4. Drukringen
De rollen en het maatwiel
afstellen
Opmerking: Als het maaidek wordt gebruikt op de
maaihoogte van 25 mm of 38 mm, moeten de rollen van het
maaidek worden geplaatst in de bovenste openingen van de
beugel.
De voorrol afstellen
1. Verwijder de tapbout en de moer waarmee de rolas is
bevestigd aan de beugel van het maaidek
9).
1. Externe rol
2. Schuif de schacht uit de onderste beugelopeningen,
lijn de rol uit met de bovenste openingen en monteer
de schacht.
3. Bevestig de rolas met de tapbout en de moer aan de
beugel van het maaidek.
Maatwiel voor afstellen
1. Verwijder de tapbout en de moer waarmee het maatwiel
is bevestigd aan de beugels van het maaidek
1. Maatwiel
2. Houd de rol en het afstandsstuk recht voor de bovenste
openingen in de beugels en zet deze vast met de
tapbout en de moer.
14
(Figuur
Figuur 10
2. Rolas
(Figuur
Figuur 11
10).
11).
