Bedrading
5.9.3 Busafsluiting
Voor het afsluiten heeft u twee mogelijkheden:
1. Interne afsluitweerstand (via DIP-schakelaar op de moduleprintkaart)

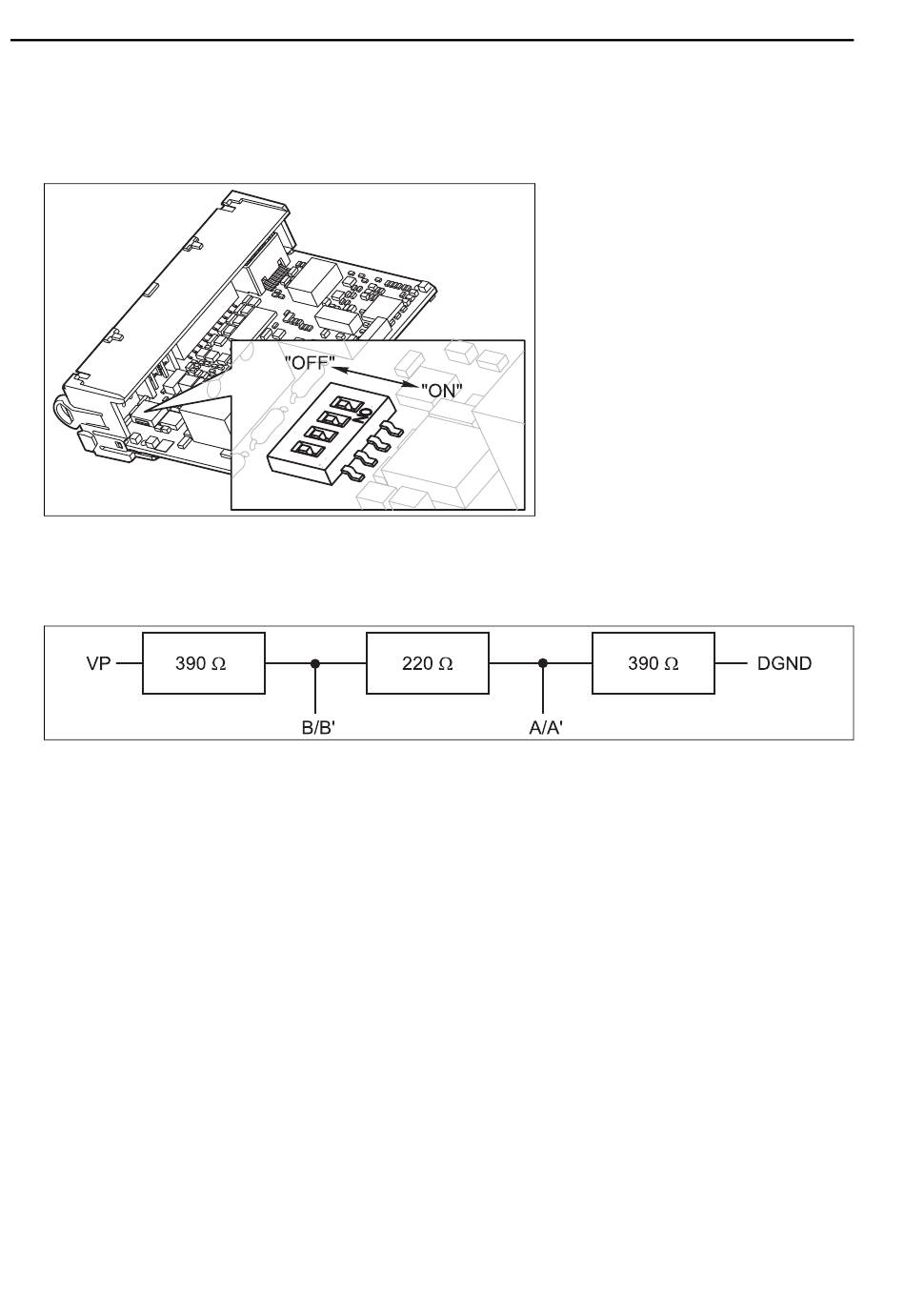

Fig. 65: DIP-schakelaar voor de interne afsluitweerstand
► Zet alle 4 DIP-schakelaars met een geschikt gereedschap, bijv. een pincet, in de stand "ON". De
interne afsluitweerstand wordt gebruikt.
Fig. 66: Opbouw van de interne afsluitweerstand
2. Externe afsluitweerstand
► Sluit de weerstand op de 5 V-voeding via de klemmen 81 en 82 op de voorzijde van module
485 aan.
► Laat in dit geval de DIP-schakelaar op de moduleprintkaart in de positie "OFF" staan
(default-instelling).
38
Liquiline CM442/CM444/CM448
Endress+Hauser
a0016306
