3 Montagetips
3.3
Extra ontkoppelingsbeveiliging
Minebea Intec

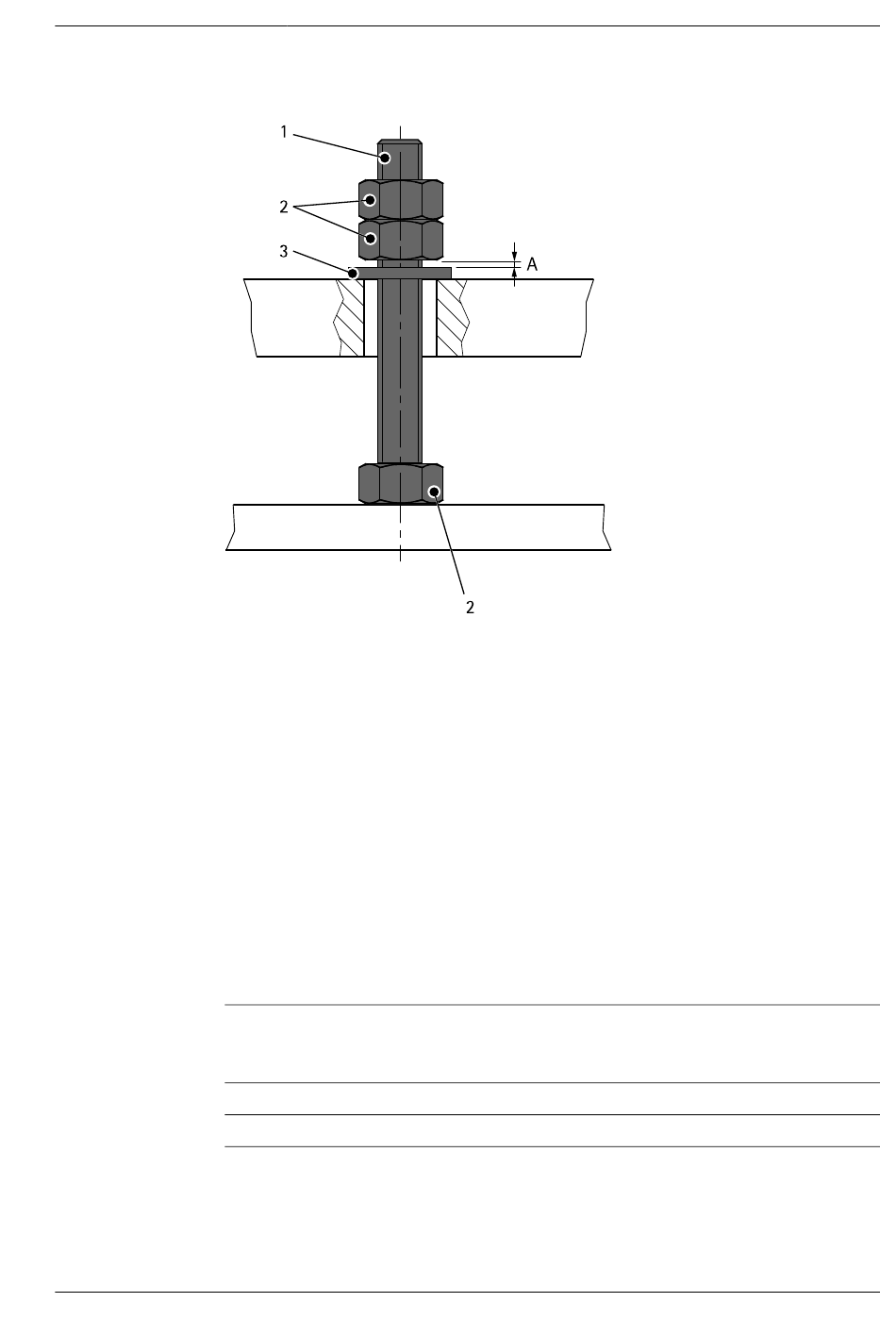

Om veiligheidsredenen dienen bakken te zijn voorzien van een ontkoppelingsbeveiliging.
In de eenvoudigste uitvoering zijn hiervoor de volgende componenten vereist:
-
1× draadstang (1)
-
3× moeren (2)
-
1× sluitring (3)
Montage:
-
Monteer de draadstang (1) zo dat hij voldoende bewegingsvrijheid heeft in het
boorgat.
-
Zet de moeren (2) zo vast dat de afstand A* tot de sluitring (3) overblijft.
* A = 1...2 mm
Deze afstand moet absoluut worden aangehouden om trekkrachten te voorkomen.
De desbetreffende aandraaimomenten staan vermeld in de tabel hieronder.
Inbouwset
Draadstang/
moeren
PR 6041/30
M12
PR 6041/40
M16
Inbouwsets PR 6041/30, PR 6041/40
Sterkteklasse
Aandraaimo-
ment
4.6
30 Nm
4.6
75 Nm
Toegest. totale
ontkoppelings-
kracht
18 kN
32 kN
NL-7
