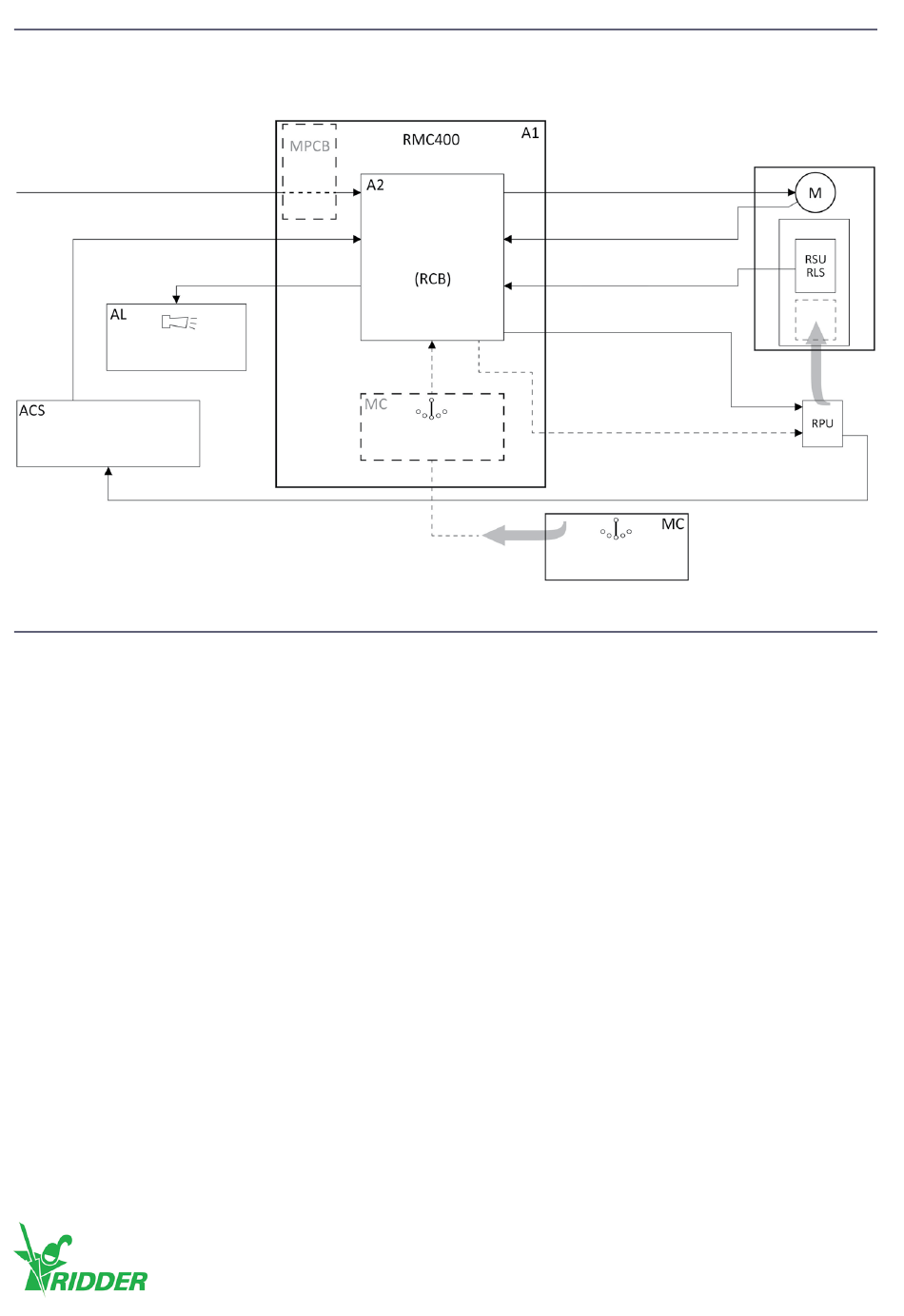

5.3 Overzichts- en functiediagram
In het volgende diagram wordt de RMC400 besturingseenheid in een systeem weergegeven. Ridder
Drive Systems sluit de componenten (indien van toepassing) in het kader A1 aan.
Voedingsspanning
24 V AC/DC aansturing
Foutcontact
Alarm
OPTIONEEL
Automatische besturing
5.4 Aansluitschema: Besturingsprint (RCB)
De volgende schema's weergeven:
• de RMC400 behuizing (A1) en de RCB besturingsprint (A2);
• de standaard aansluitingen en optionele aansluitingen met bijbehorende connectoren;
• de bijbehorende paragrafen met de aansluitschema's en informatie.
Indien eenheden een ingebouwde MPCB en MC hebben, dan heeft Ridder aangesloten:
• X1 naar de motorbeveiligingsschakelaar (MPCB) met standaard 3-fase aansluitingen. Indien van
toepassing, zie de bijbehorende paragrafen (§5.6/§5.7) om te wijzigen naar 1-fase aansluitingen!
• X8 naar de handbediening (MC).
Besturingsprint
Handbediening
Ridder Drive Systems B.V.
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
Voedingsspanning
Temperatuur
Eindschakelaar
Voeding 24 V DC
Referentiebewaking
Positieterugmelding
OPTIONEEL
16
OPTIONEEL
