17
|
Configuratie
17.1.3 Componenten voor lokale instellingen
Uitgebreide handleiding voor de installateur en de gebruiker
106

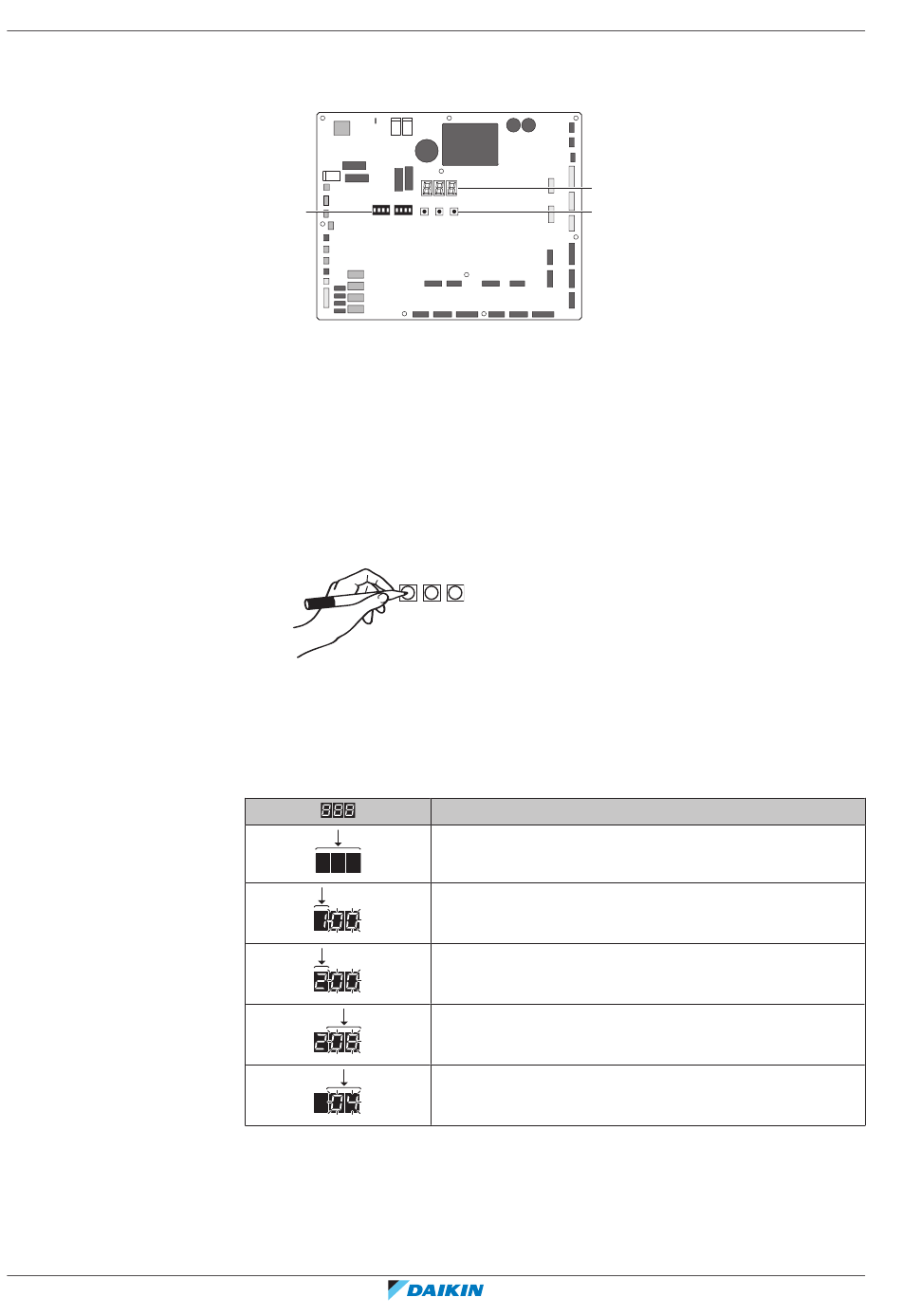

Plaats van de 7-segmentendisplays en drukknoppen:
a
DS1
DS2
BS1 MODE: voor het veranderen van de instelstand
BS2 SET: voor lokale instelling
BS3 RETURN: voor lokale instelling
DS1, DS2 DIP-schakelaars
a DIP-schakelaars
b Drukknoppen
c 7-segmentendisplays
Drukknoppen
Gebruik de drukknoppen om de lokale instellingen in te stellen. Stel de
drukknoppen in met een geïsoleerd stokje (zoals bijvoorbeeld een ingeklikte
balpen) om te voorkomen dat u onderdelen onder stroom zou aanraken.
7-segmentendisplays
Het display geeft feedback over de lokale instellingen, in de vorm [Stand-
Instelling]=Waarde.
Voorbeeld
BS1
BS2 BS3
Standaardsituatie
c
b
Beschrijving
Stand 1
Stand 2
Instelling 8
(in stand 2)
Waarde 4
(in stand 2)
SV1A25AJV1B+SV4~8A14AJV1B
VRV 5 veiligheidsklepunit
4P749917-1 – 2023.09
