Installeer het consolegedeelte op de staanders.
1. Bepaal de positie van het consolegedeelte (nr. 2), de bout van 5/16-18 x 2,25" HXHD (nr. 22),
de afdichtingsring (nr. 25) en de twee moeren (nr. 24). Zie figuur 4.
2. Zet het consolegedeelte (nr. 2) op haar plaats op de linkse staander (nr. 3). Knel of beschadig
de schermkabel niet tijdens de installatie van het consolegedeelte. Zie figuur 4.
3. Draai de bout van 5/16-18 x 2,25" HXHD (nr. 22), de afdichtingsring (nr. 25) en de twee
moeren (nr. 24) gedeeltelijk vast aan de hand van een ringsleutel van 1/2". Zie figuur 4.
4. Herhaal de stappen 7A tot 7C voor de rechtse staander.
5. Gebruik een ringsleutel van 1/2" om de twee bouten van 5/16-18 x 2,25" HXHD (nr. 22) en de
vier moeren (nr. 24) volledig vast te draaien en zo het consolegedeelte aan de staanders te
bevestigen. Zie figuur 4.
6. Gebruik een inbussleutel van 9/16" om de tien bouten van 3/8-16 x 0,625" (nr. 20) volledig vast
te draaien en zo de staanders aan het basisgedeelte (nr. 1) te bevestigen. Zie figuur 3.
Cybex 751T Gebruikershandleiding tredmolen
#22
#3

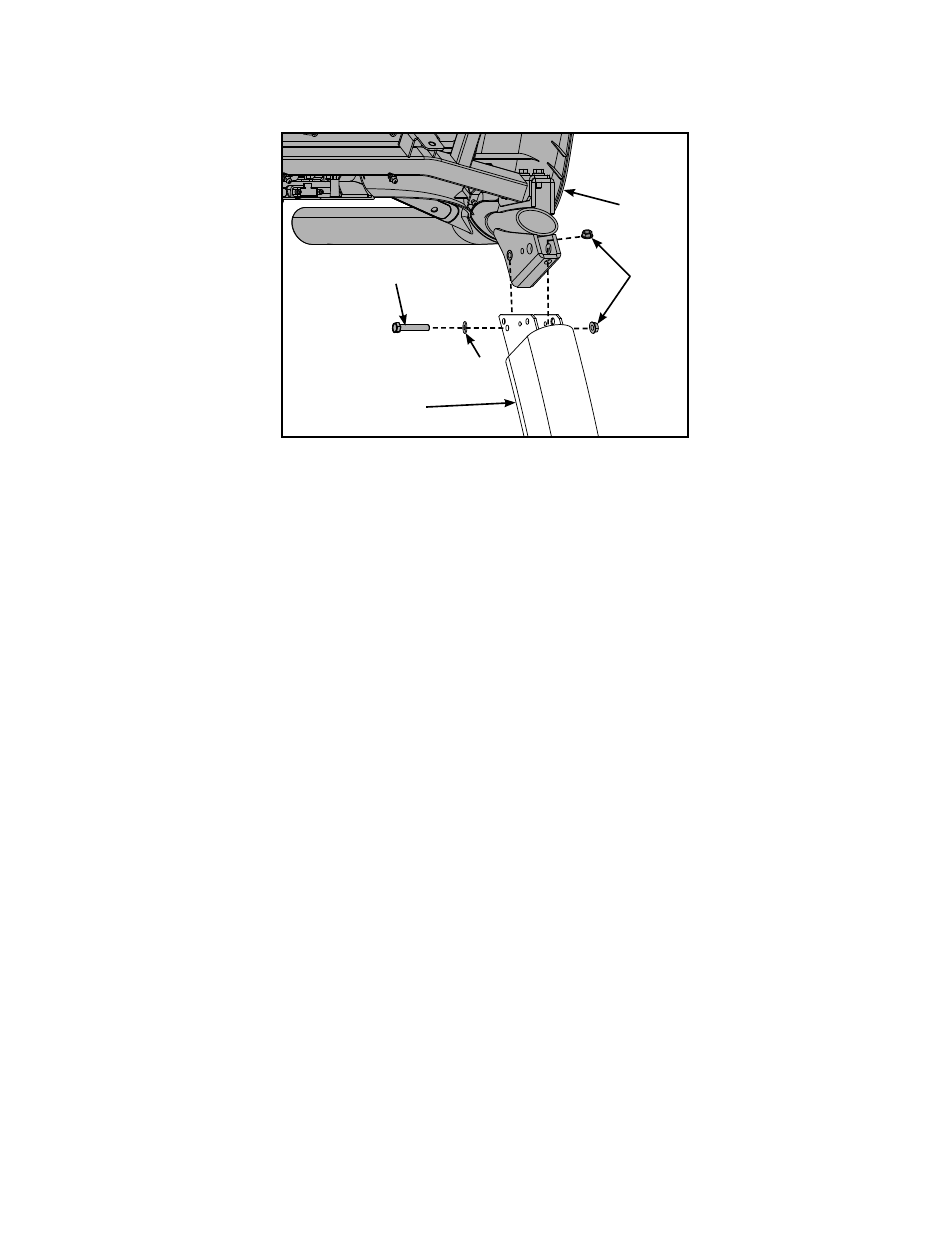

Figuur 4
#2
#24
#25
24
