3
3.9
Onderhoud voor installateur
Als installateur van de WHR moet u het volgende
onderhoud uitvoeren:
•
Het inspecteren van de warmtewisselaar en de
ventilatoren.
•
Het reinigen van de fi lter bij de aanwezigheid
van een voorverwarmer.
In de volgende paragrafen worden deze onderhoud-
swerkzaamheden kort toegelicht.
Als u de onderhoudswerkzaamheden aan de
WHR niet (periodiek) uitvoert, zal het venti-
latiesysteem uiteindelijk niet meer optimaal
kunnen functioneren.

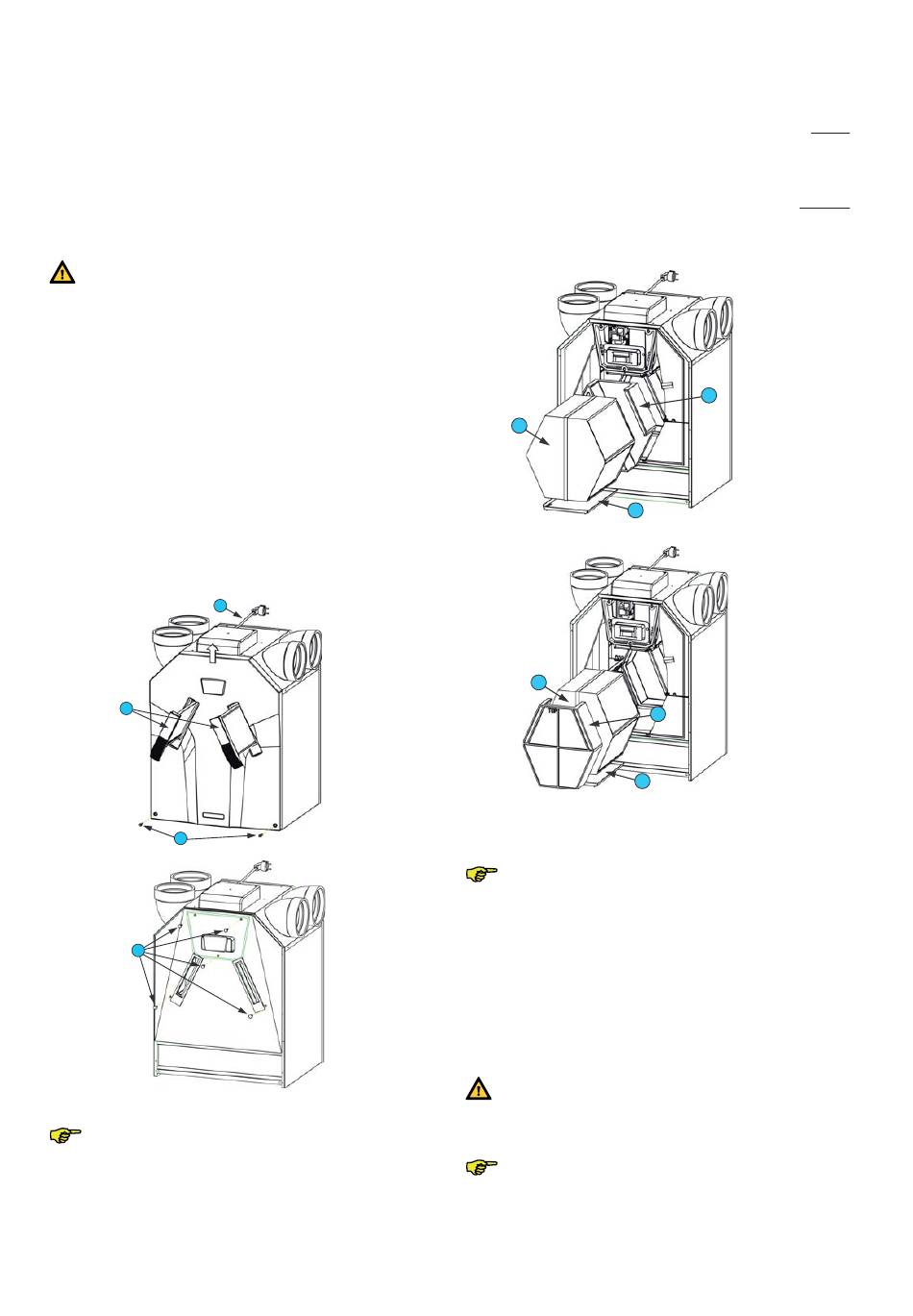

3.9.1 Warmtewisselaar en ventilatoren
inspecteren
De ventilatoren en de warmtewisselaar moeten 1x
per 2 jaar geïnspecteerd worden.
•
Trek de stekker (A) uit het stopcontact.
•
Verwijder de fi lters (B) uit de WHR.
•
Maak het frontpaneel los door de schroeven (C)
te verwijderen.
•
Schuif het frontpaneel omhoog en neem het
frontpaneel van de WHR.
•
Maak het afdichtpaneel los door de schroeven
(D) te verwijderen.
B
C
D
Bij monteren van het afdichtpaneel moet
de onderkant van het afdichtpaneel eerst
achter de opstaande kant gestoken worden
voor een goede afdichting.
30 Systeemfuncties
A
WHR – Linker uitvoering
•
Trek aan de band (E) om de warmtewisselaar en
de lekbak (F) te verwijderen.
•
Verwijder het bypasskanaal (G) bij de linker
uitvoering van de WHR.
WHR – Rechter uitvoering
•
Verwijder het bypasskanaal (G) bij de rechter
uitvoering van de WHR.
•
Trek aan de band (E) om de warmtewisselaar en
de lekbak (F) te verwijderen.
E
F
Linkerhand
E
G
F
Rechterhand
• Neem de warmtewisselaar uit de lekbak (F).
Er kan nog restwater in de warmtewisselaar
zitten!
•
Reinig indien noodzakelijk, de warmtewisselaar.
– Dompel de warmtewisselaar enige malen in
warm water (max. 40 °C).
– Spoel de warmtewisselaar met schoon warm
leidingwater door (max. 40°C).
– Neem de warmtewisselaar met beide handen
op de gekleurde zijvlakken en schud het wa-
ter uit de warmtewisselaar.
Gebruik geen agressieve of oplossende
schoonmaakmiddelen voor het schoonmak-
en.
Monteer de wisselaar nog niet (middels
onderstaande stappen kunnen de ventila-
toren worden gedemonteerd, geïnspecteerd
en (indien nodig) worden gereinigd.
G
