1
2

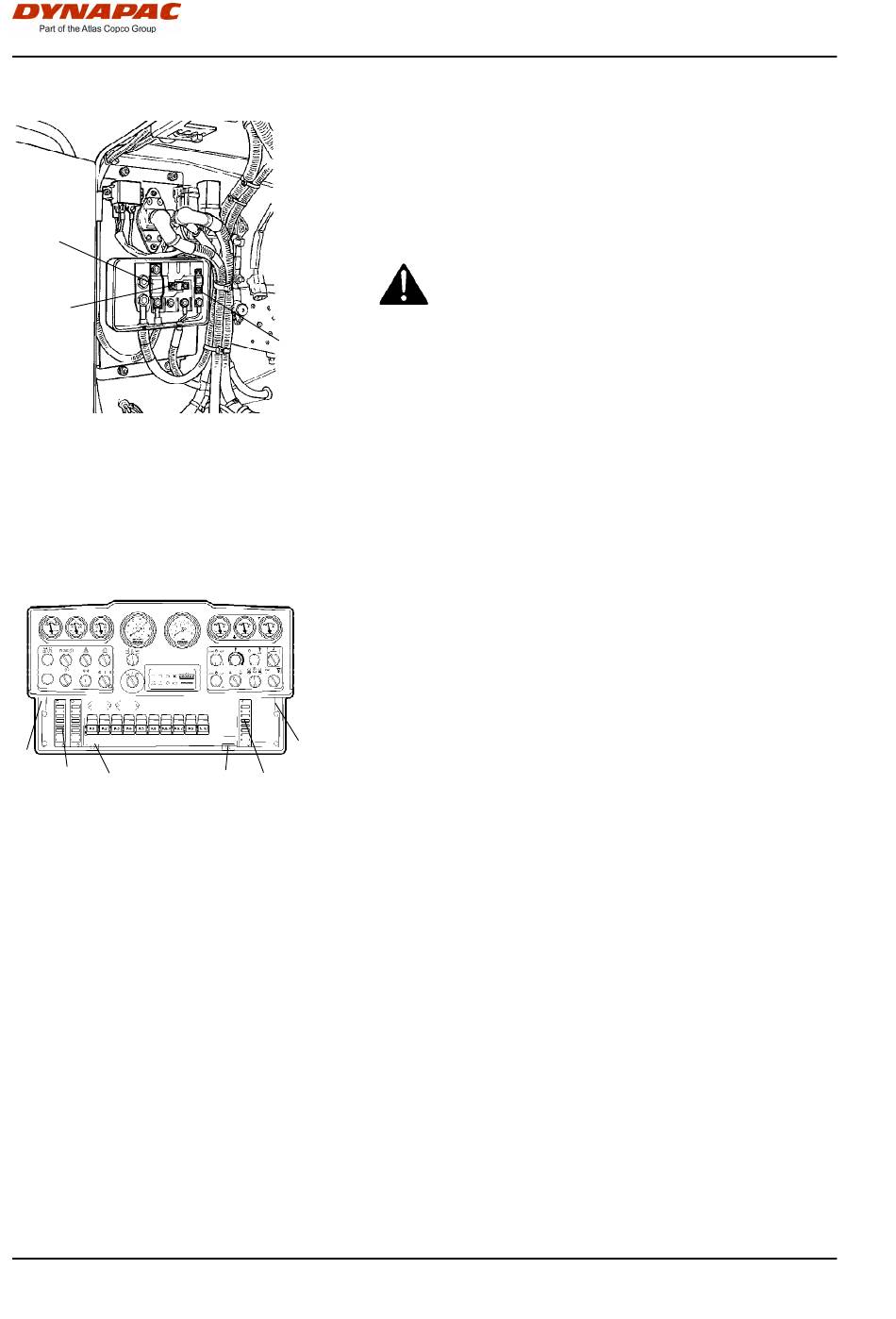

Fig. Zekeringen, linkermotorruimte
1. Hoofdzekering, cabine (100A)
2. Hoofdzekering, lichten (50A)
3. Hoofdzekering, standaard (30A)
2
1
2
Fig. Instrumentenpaneel
1. Zekeringenkast
2. Snelschroeven
38
Elektrisch systeem
De zekeringen in de motorruimte zijn in de
accuhoofdschakelaar geplaatst.
De machine is voorzien van een 12V elektrisch
systeem en een AC-wisselstroomdynamo.
3
Zekeringen
Het elektrische regel- en controlesysteem is beveiligd
met 24 zekeringen, die onder het instrumentenpaneel
en in de motorruimte geplaatst zijn.
De vier zekeringenkasten (1) zijn achter de onderste
instrumentenplaat geplaatst, die losgemaakt wordt met
de vier snelschroeven (2), die dan een 1/4-slag naar
links gedraaid worden.
2
2
1
ICG333HF-2NL1.pdf
Machinebeschrijving
Sluit de correcte polariteiten (aarde) aan op de
Sluit de correcte polariteiten (aarde) aan op de
accu. De kabel tussen de accu en de dynamo mag
accu. De kabel tussen de accu en de dynamo mag
niet losgemaakt worden, wanneer de motor draait.
niet losgemaakt worden, wanneer de motor draait.
2011-03-23
