Opstelling
Opstelling
1. Zet de trekker op de veiligheidspal.

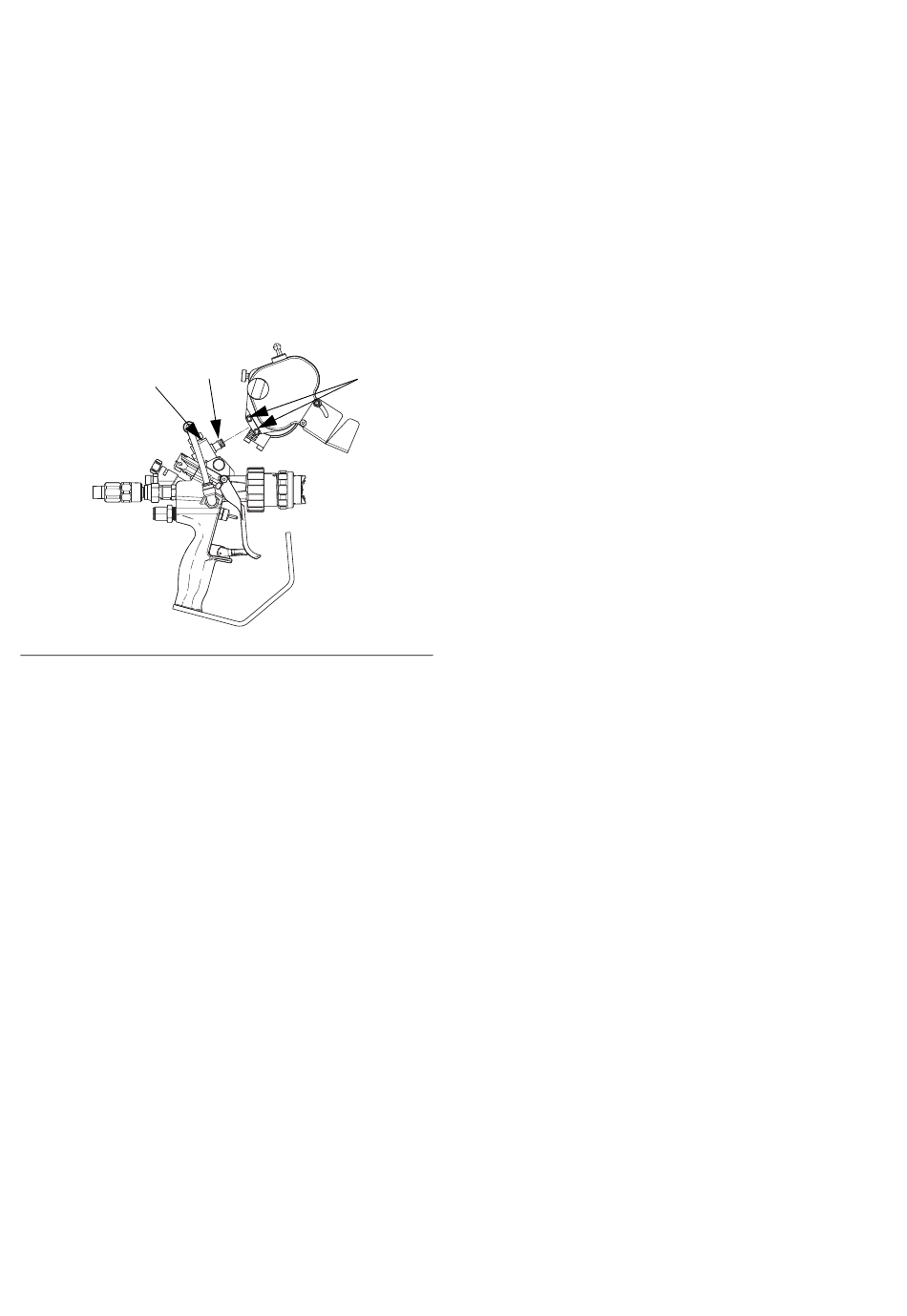

2. Installeer de snijder:
a. Gebruik indien nodig een verstelbare
moersleutel om het aambeeld te verstellen
(541), zodat die parallel is aan de voorkant
van het pistool en het open uiteinde naar de
voorkant van het pistool wijst. Zie F
542
541
F
. 3
IG
b. Draai de schroeven los (630). Zie F
c. Installeer de snijder zodanig op het aambeeld
dat de gaten voor de glastoevoer naar boven
gericht zijn.
OPMERKING: zorg dat de O-ring (542) goed in de
snijderconstructie zit. Controleer of er geen sprake is
van overmatige luchtlekkage, aangezien dit de
prestaties van de luchtmotor sterk vermindert.
Zie F
. 3.
IG
d. Draai de schroeven vast (630) om de snijder
vast te zetten op zijn plaats.
e. Stel de distributiehoek van de snijder in en pas
de hoek desgewenst aan.
6
3. Steek de glasstrengen in de toevoer.
4. Stel de spanning van het aambeeld naar het blad af.
. 3.
IG
630
ti21008a
. 3.
IG
a. Ontgrendel de vergrendeling (AG). Zie F
op pagina 4.
b. Stel de knop voor het instellen van de
spanning (AF) naar wens in.
c. Draai de vergrendeling (AG) vast.
d. Draai de vergrendelingsschroef van het
tussenwiel (AN) los.
e. Stel het tussenwiel (AJ) af totdat het het
aambeeld (AC) raakt.
f.
Draai de vergrendelingsschroef van het
tussenwiel (AN) vast.
g. Voer een test uit om te controleren of de
glasstrengen op de juiste manier worden
gesneden.
h. Pas indien nodig de spanning aan.
. 1
IG
332766D
