Moederbord plaatsen

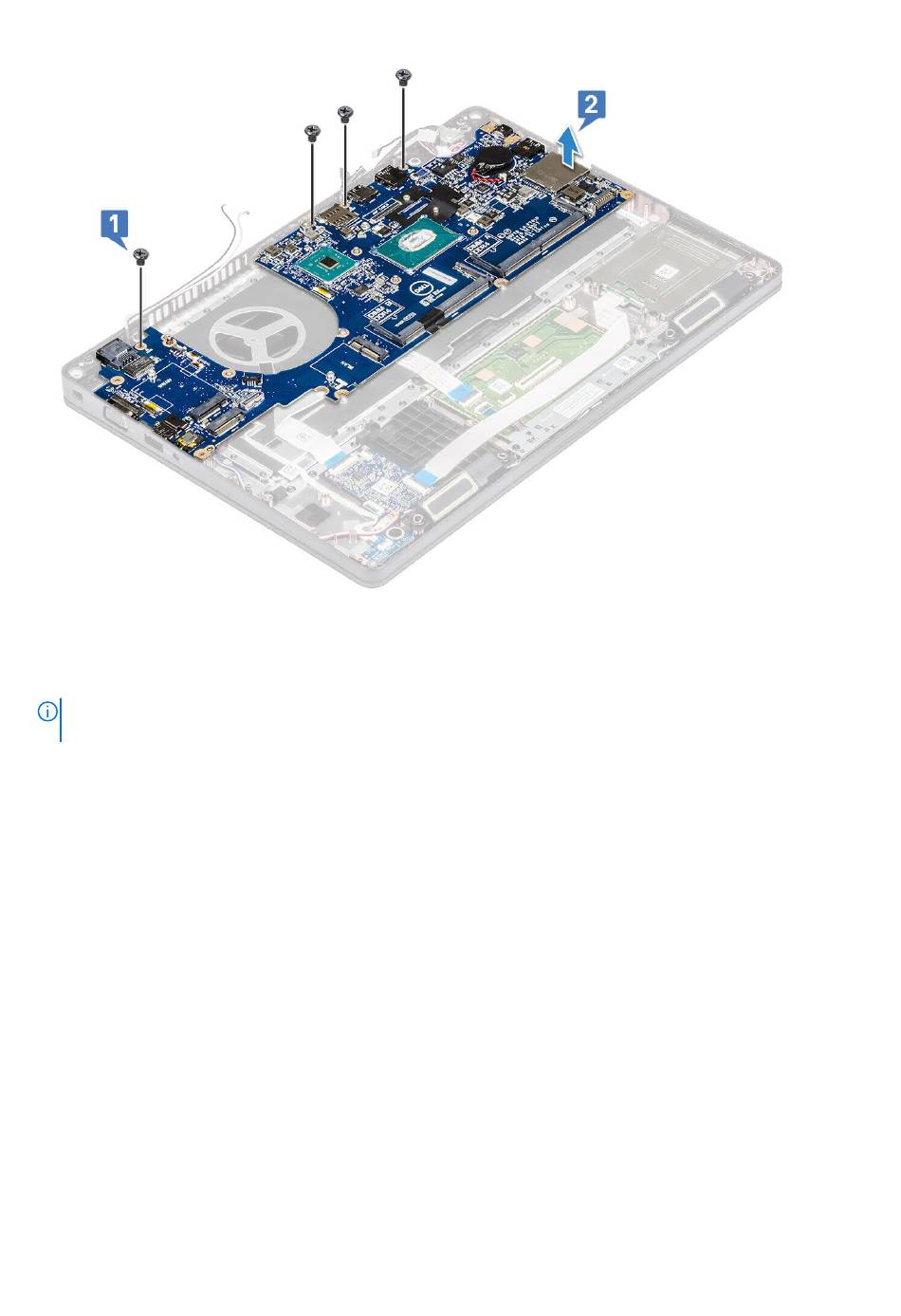

1. Lijn het moederbord uit met de schroefhouders op de computer.
OPMERKING:
Plaats de kabels door de openingen in het toetsenbordgebied bij het plaatsen van het moederbord in
de computer.
2. Plaats de vier (M2x3) schroeven terug waarmee de systeemkaart aan het systeem wordt bevestigd.
3. Plaats de metalen beugel om de DisplayPort via USB Type-C te bevestigen.
4. Plaats de twee (M2x3) schroeven terug om de metalen beugel op de DisplayPort via USB Type-C te bevestigen.
5. Sluit de kabel van de stroomconnectorpoort aan op de connector op het moederbord.
6. Sluit de beeldschermkabels aan op de connectors op het moederbord en bevestig de kabel met de tape aan het systeem.
7. Plaats de metalen beugel van de beeldschermkabel over de beeldschermkabel heen.
8. Plaats de twee M2x3 schroef/schroeven om de metalen beugel te bevestigen.
9. Draai het systeem om en open het systeem in de werkmodus.
10. Sluit de volgende kabels aan:
a. Touchpadkabel
b. LED-kaartkabel
c. USH-kaartkabel
d. luidsprekerkabel
11. Plaats:
a.
systeemventilator
b.
chassisframe
c.
warmteafleider
d.
toetsenbord
e.
toetsenbordrooster
f.
WWAN-kaart (optioneel)
g.
WLAN-kaart
h.
SSD-frame
i.
SSD-kaart
