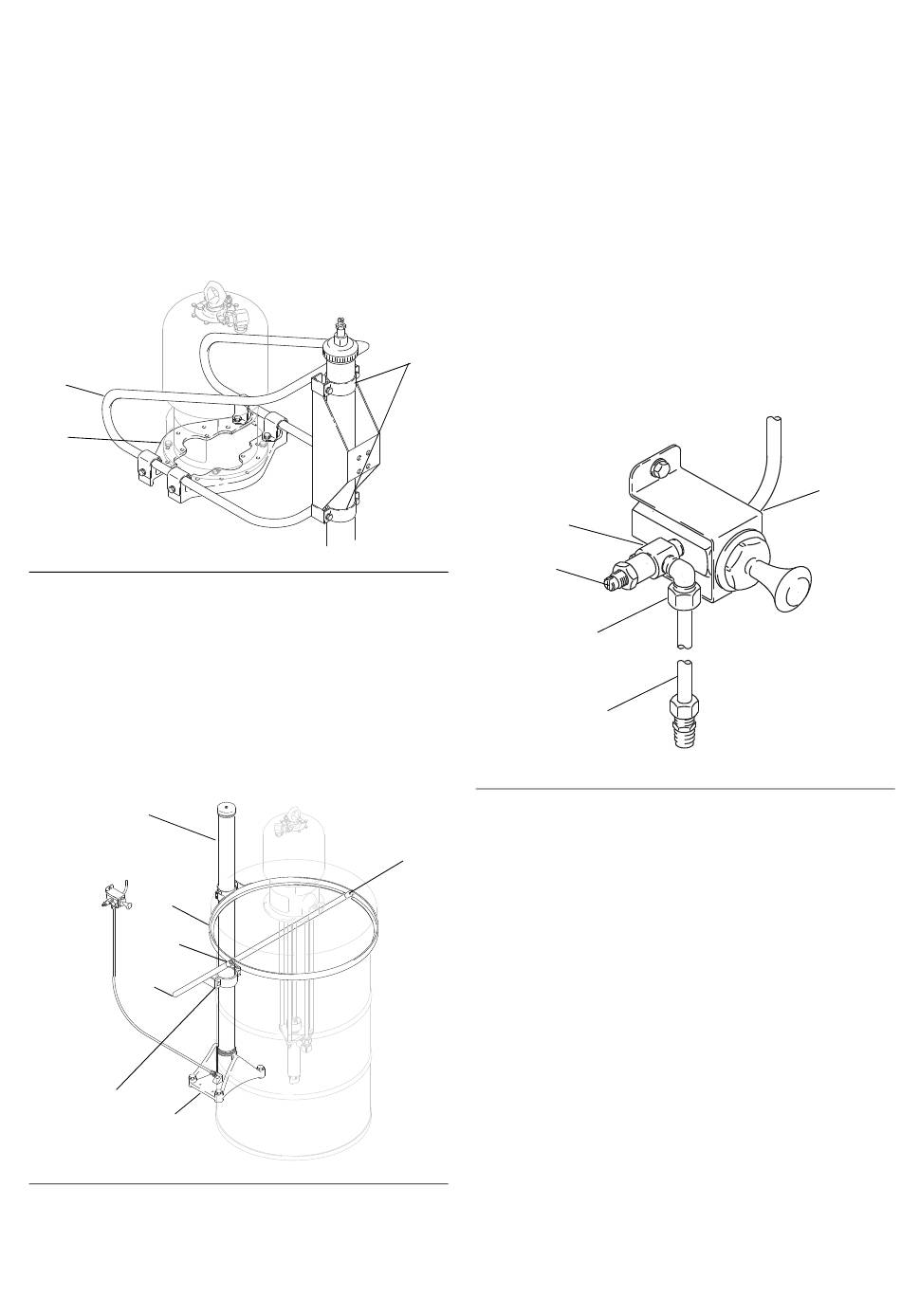

Pompsteun
Plaats een open vat tegen het draagvlak van de lift (17).
Plaats de console (40) boven op het vat zodat de
inkepingen van de klem (34) stevig tegen de stijgbuis
van de lift (14 of 28) aanzitten. Zie F
Til de stijgbuis ongeveer 6,4 mm (0,25 inch), plaats de
klemmen (34) en maak ze stevig vast. Bevestig de
montageconsole van de pomp (38).
Pompsteun
Ref. nr. 31
40
38
F
. 3
IG
Dekselsteun
Zet het deksel op de juiste plaats in de steunring (49) en
draai de dopschroeven (45) vast. Plaats een open vat
tegen het draagvlak van de lift (17) en breng het deksel
zo aan op het vat dat de inkepingen van de steunklem
(44) stevig tegen de stijgbuis van de lift (14 of 28) zitten.
Til de stijgbuis ongeveer 6,4 mm (0,25 inch) op en draai
vervolgens de klemschroeven (42) vast. Zie F
14 of 28
49
45
48
44, 42
17
F
. 4
IG
313451W
. 1 en F
. 3.
IG
IG
34
06528
. 4.
IG
49, 45
06529b
Luchtaansluiting
Schroef het reductieventiel (55) in het
druk-en-trekventiel (60) zoals afgebeeld in F
Installeer het ventiel met de montagesteun (54) op
een prettig werkbare hoogte op de wand. Sluit de
hoofdluchttoevoer aan op het ventiel. Schroef het
kniestuk (52) in de 1/8 npt(f)-inlaat van het
reductieventiel. Druk één uiteinde van de koperen buis
(51) in het kniestuk en draai de fitting aan. Schroef de
rechte fitting (53) in het draagvlak (17) van de lift. Duw
het andere uiteinde van de koperen buis (51) in deze
fitting en draai de fitting aan.
Druk-en-trekventiel
Ref. nr. 60
60
55
52
51
F
. 5
IG
Installatie
. 5.
IG
54
06531
5
