Reparatie

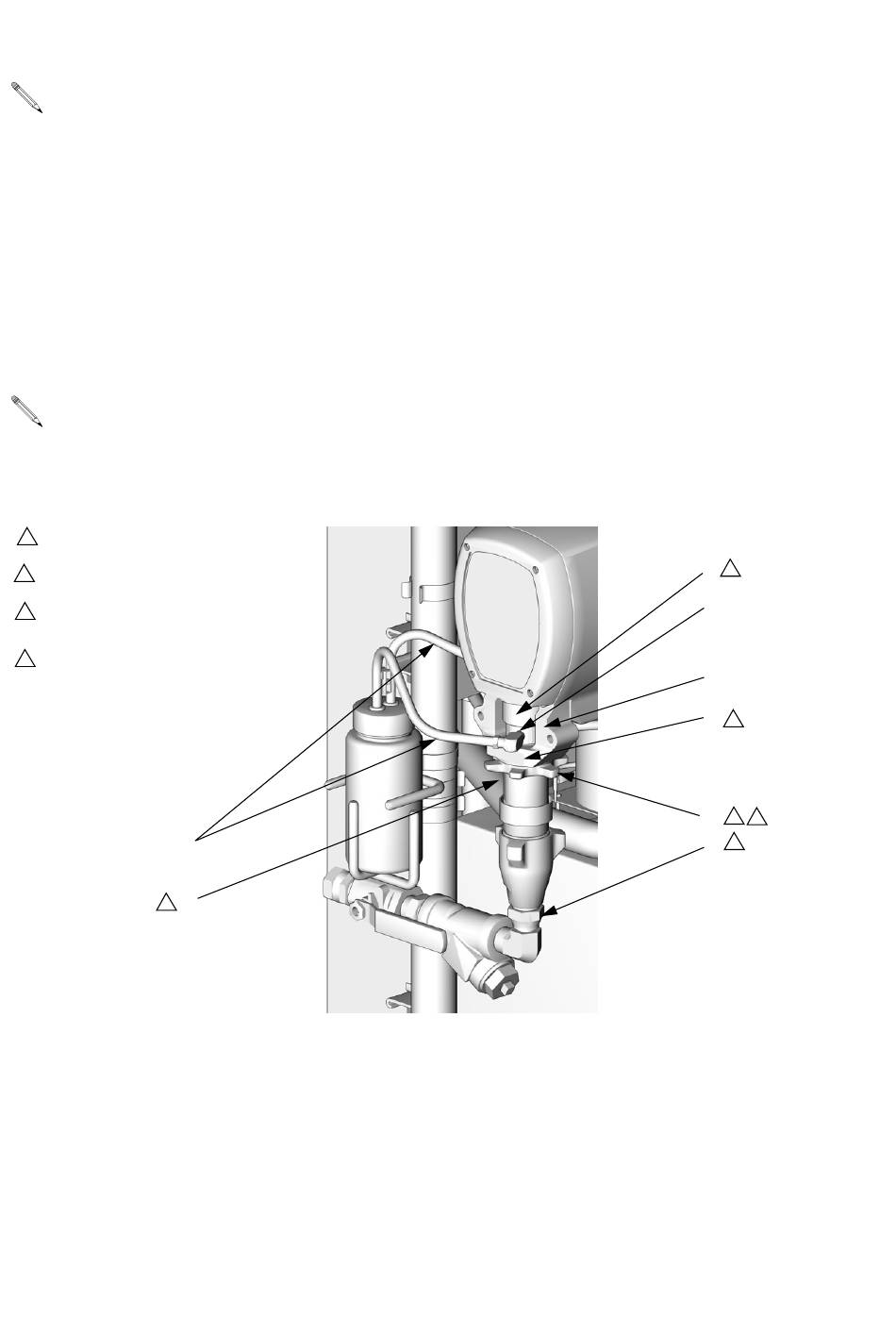

Voer stappen 6-12 enkel uit op pomp A.
6. Controleer of de stervormige borgmoer (G)
vastgeschroefd is op de pomp met de vlakke
zijde omhoog gericht. Draai voorzichtig aan de
verdringerstang en verleng deze 51 mm (2 inch)
boven de natte cup.
7. Begin de pomp in de aanslagbehuizing (M) te
draaien. Plaats de vingerbescherming (P) over de
stang wanneer het toegankelijk is door het venster
van de aanslagbehuizing. Steek de pen erin
wanneer de pengaten uitgelijnd zijn. Duw de
vergrendelkabelclip naar beneden.
De vingerbescherming wordt niet gebruikt op
model E-30.
8. Zet de vingerbescherming (P) op de natte cup. Blijf
de pomp draaien in de aanslagbehuizing (M) tot de
1
De platte zijde is omhoog gericht.
2
Smeer de schroefdraden met
ISO-olie of -vet.
3
De topdraden van de pomp moeten
bijna gelijk zijn met het aanslagvlak (N).
4
De vingerbescherming (P) wordt
niet gebruikt op model E-30.
2
30
T
D
topdraden +/- 2 mm (1/16 inch) van het aanslagvlak
(N) zijn. Zorg ervoor dat de geribde fittings aan de
natte cup spoelpoorten toegankelijk zijn.
9. Sluit component A uitlaatbuis los aan op de pomp
en op het verwarmingsapparaat. Breng de buis op
een lijn, maak de fittings dan stevig vast.
10. Maak de stervormige borgmoer (G) vast door stevig
met een vonkvrije hamer te kloppen.
11. Breng een dunne film TSL aan op de geribde
fittings. Ondersteun de buizen (T) met twee handen
terwijl deze recht in de geribde fittings geduwd
worden. Laat de inlaatbuizen niet buigen of
kromtrekken. Maak elke buis vast met een tuikabel
tussen twee ribbels.
12. Sluit de vloeistofinlaat (C) opnieuw aan.
13. Zuiver de lucht en laad het systeem. Zie
bedieningshandleiding reactor.
P
4
U
M
N
3
G
1
2
C
2
TI3765a-2
313149ZAD
