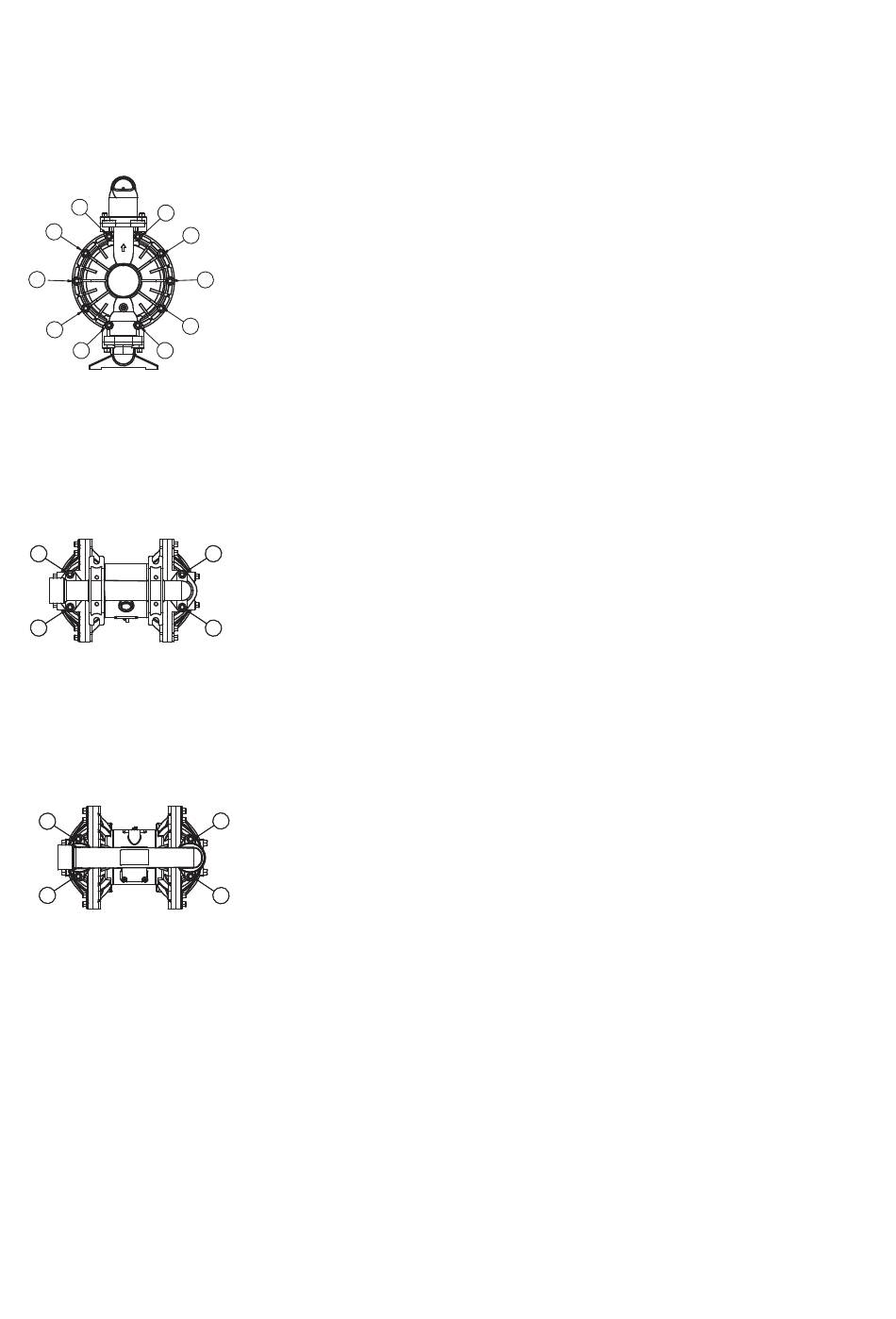

Volg altijd de aanhaalvolgorde als u de instructie krijgt om bevestigingsmateriaal aan te draaien.
1. Materiaaldeksels links/rechts
Haal de bouten aan met 22-25 N
1
3
8
10
6
4
2
ZIJAANZICHT
2. Inlaatspruitstuk
Draai de bouten aan met 14-17 N
11
13
ONDERAANZICHT
3. Uitlaatspruitstuk
Draai de bouten aan met 14-17 N
15
17
BOVENAANZICHT
Koppelinstructies
m (190-220 in-lb).
5
9
7
m (120-150 in-lb).
14
12
m (120-150 in-lb).
18
16
3A3514ZAN
31
