MFC 400
2.3.2 Elektrische aansluitgegevens van ingangen/uitgangen (voorbeeld van basisversie)

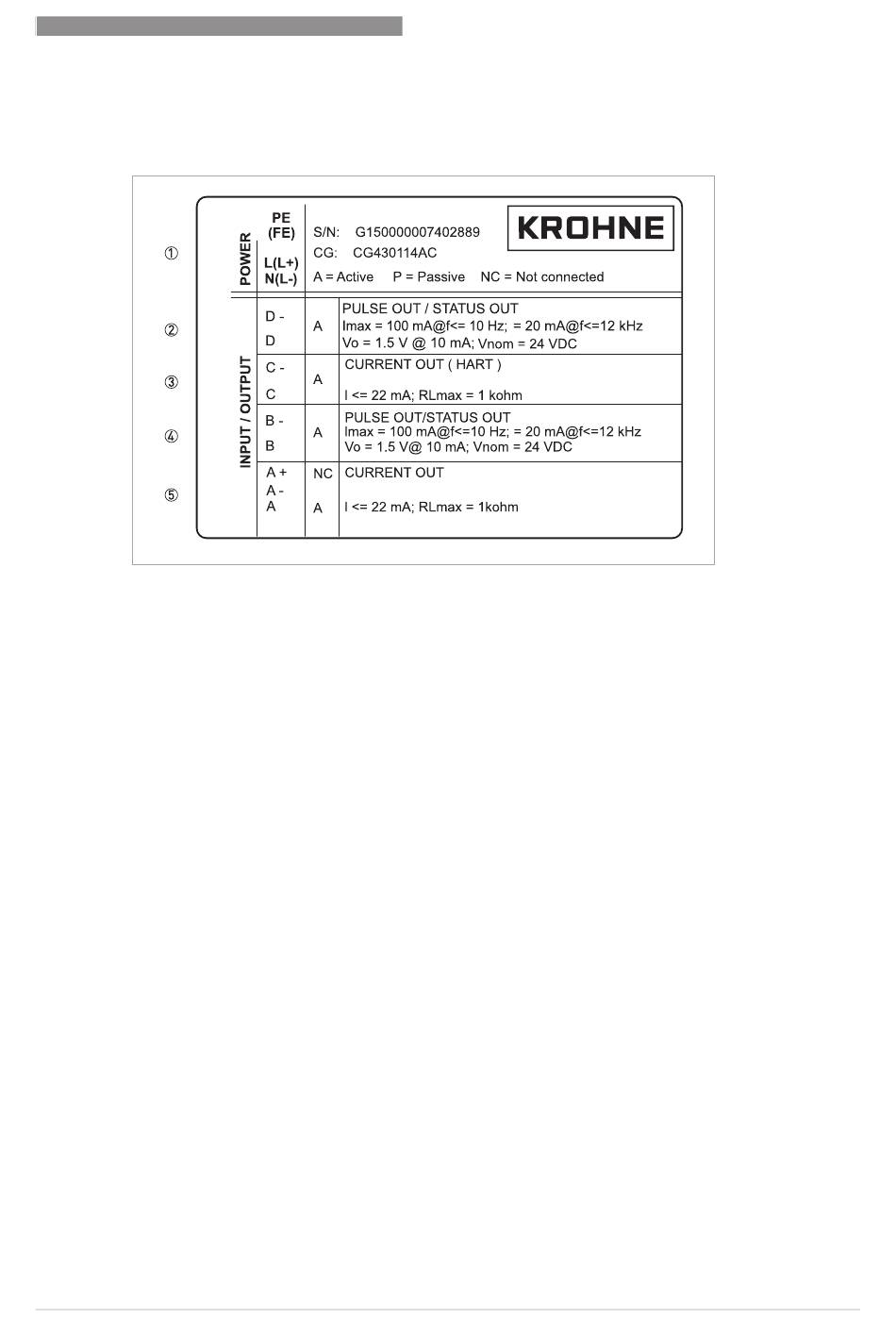

Figuur 2-6: Voorbeeld van een typeplaat voor elektrische aansluitgegevens van ingangen en uitgangen
1 Stroomvoorziening (AC: L en N; DC: L+ en L-; PE voor ≥ 24 VAC; FE voor ≤ 24 VAC en DC)
2 Aansluitgegevens van aansluitklem D/D-
3 Aansluitgegevens van aansluitklem C/C-
4 Aansluitgegevens van aansluitklem B/B-
5 Aansluitgegevens van aansluitklem A/A-; A+ is alleen functioneel in de basisversie.
• A = actieve modus; de signaalomvormer levert de voeding voor de aansluiting van de
volgende toestellen
• P = passieve modus; externe stroomvoorziening vereist voor werking van de volgende
toestellen
• N/C = aansluitklemmen niet aangesloten
10/2016 - 4005498001 - MA MFC 400 R04 nl
BESCHRIJVING VAN HET TOESTEL
