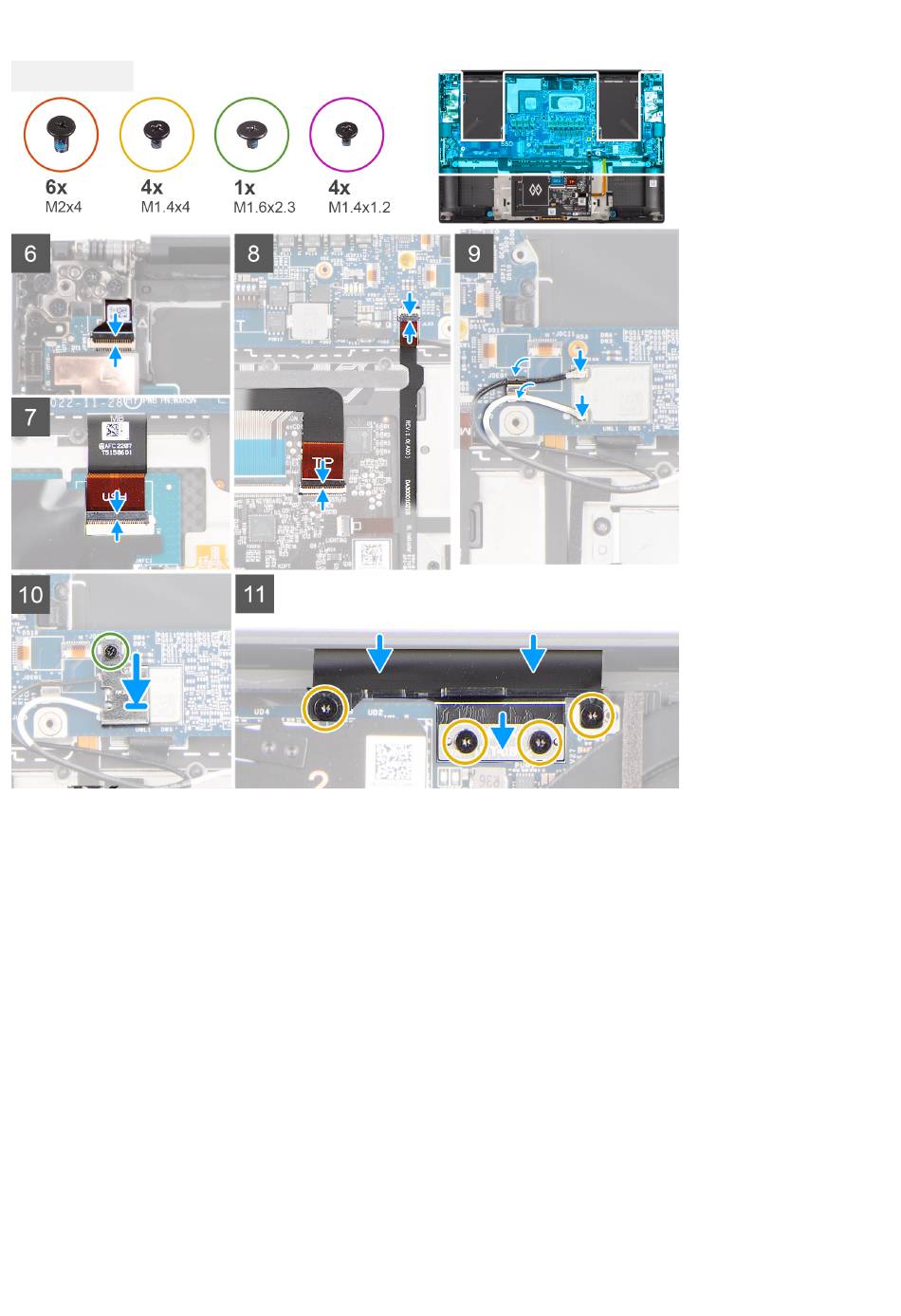

Stappen
1. Lijn de schroefgaten op de FPC van de USH-kaart (voor modellen die worden geleverd met een USH-kaart) en FPC van de touchpad
uit.
2. Plaats de vier schroeven (M1.4x1.2) terug waarmee de FPC van de USH-kaart (voor modellen die worden geleverd met een USH-
kaart) en de FPC van de touchpad aan de systeemkaart worden bevestigd.
3. Draai de systeemkaart om en lijn de schroefgaten op de systeemkaart uit met de schroefgaten op de palmsteun- en
toetsenbordeenheid.
4. Plaats de drie schroeven (M2x4) terug waarmee de systeemkaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
5. Plaats de drie schroeven (M2x4) terug om de beugel van de USB Type-C op de systeemkaart te bevestigen.
6. Bevestig de linker- en rechtertweeterluidsprekers aan hun compartimenten op de palmsteun- en toetsenbordeenheid en leid de
luidsprekerkabels door de metalen clipjes op de systeemkaart.
7. Sluit de kabels van de linker- en rechterluidspreker aan op de connectoren op de systeemkaart.
8. Sluit de FPC van de aan-uitknopkaart met vingerafdruklezer aan op de connector op de systeemkaart en sluit de vergrendeling.
9. Sluit de FPC van de USH-kaart (voor modellen die met een USH-kaart worden geleverd) en de FPC van de touchpad aan op hun
respectievelijke connectoren en sluit de vergrendeling.
10. Sluit de FPC van het batterijlampje aan op de systeemkaart en sluit de vergrendeling.
11. Leid de WLAN-antennekabels door gebruik te maken van de metalen clips op de systeemkaart en sluit deze aan op de WLAN-module.
12. Draai de enkele borgschroef (M1.6x2.3) vast waarmee de WLAN-beugel aan de systeemkaart wordt bevestigd.
13. Plaats de interposerkaart en sluit de FPC van het beeldscherm aan op de systeemkaart.
