5 Op het bussysteem aansluiten

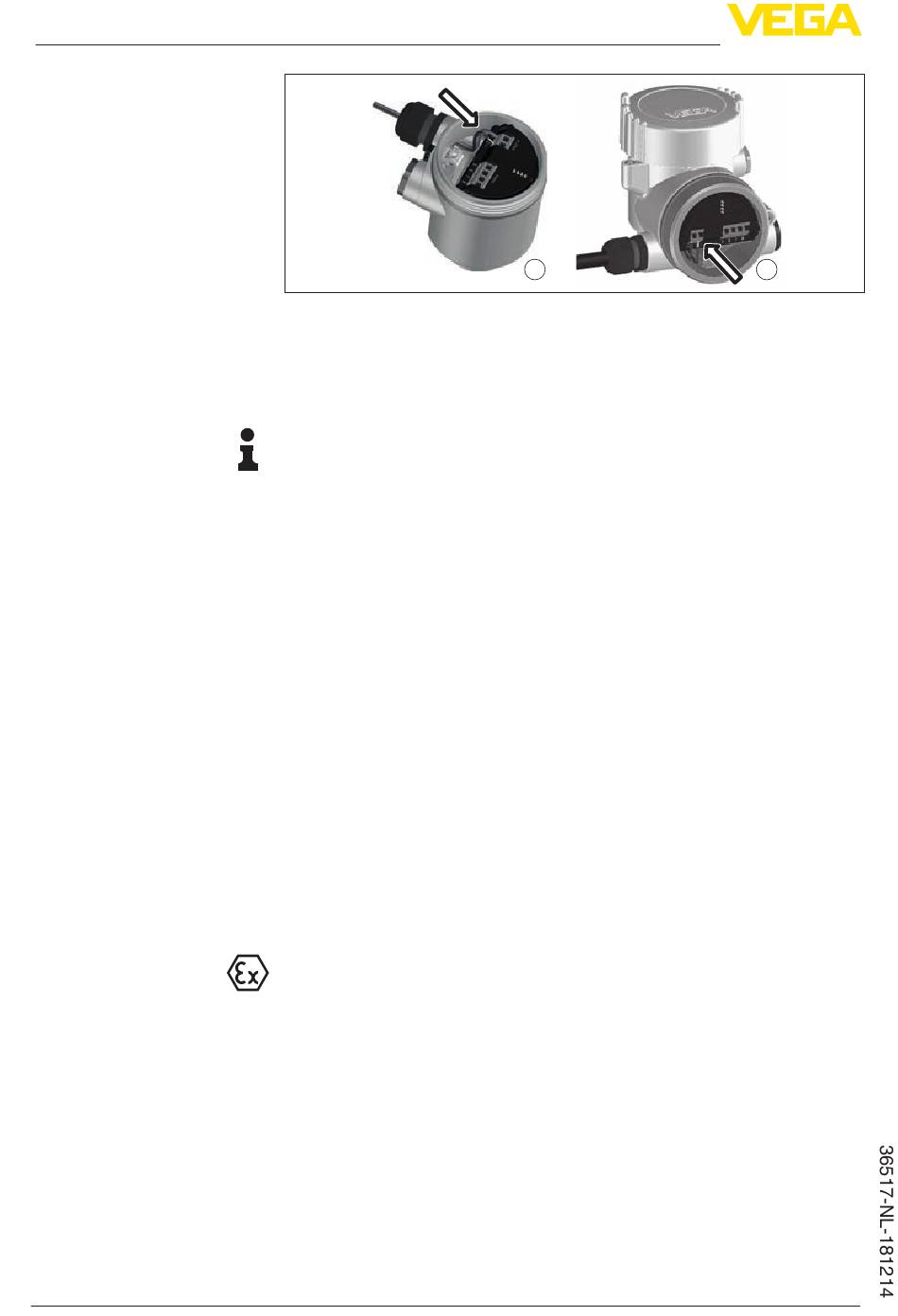

Fig. 11: Aansluitstappen 5 en 6

Eenkamerbehuizing

Tweekamerbehuizing

6. Aderuiteinden conform aansluitschema in de klemmen steken

Informatie:

Massieve aders en soepele aders met adereindhuls worden direct in

de klemopeningen geplaatst. Bij soepele aders zonder eindhuls met

een kleine schroevendraaier boven op de klem drukken, de klemope-

ning wordt vrijgegeven. Door loslaten van de schroevendraaier

worden de klemmen weer gesloten.

Meer informatie over de max. aderdiameter vindt u onder "Technische

gegevens - Elektromechanische gegevens".

7. Controleer of de kabels goed in de klemmen zijn bevestigd door

licht hieraan te trekken

8. Afscherming op de interne aardklem aansluiten, de externe aard-

klem met de potentiaalvereffening verbinden

9. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring

moet de kabel geheel omsluiten

10. Eventueel aanwezige display- en bedieningsmodule weer plaat-

sen

11. Deksel behuizing vastschroeven

De elektrische aansluiting is zo afgerond.

5.3
