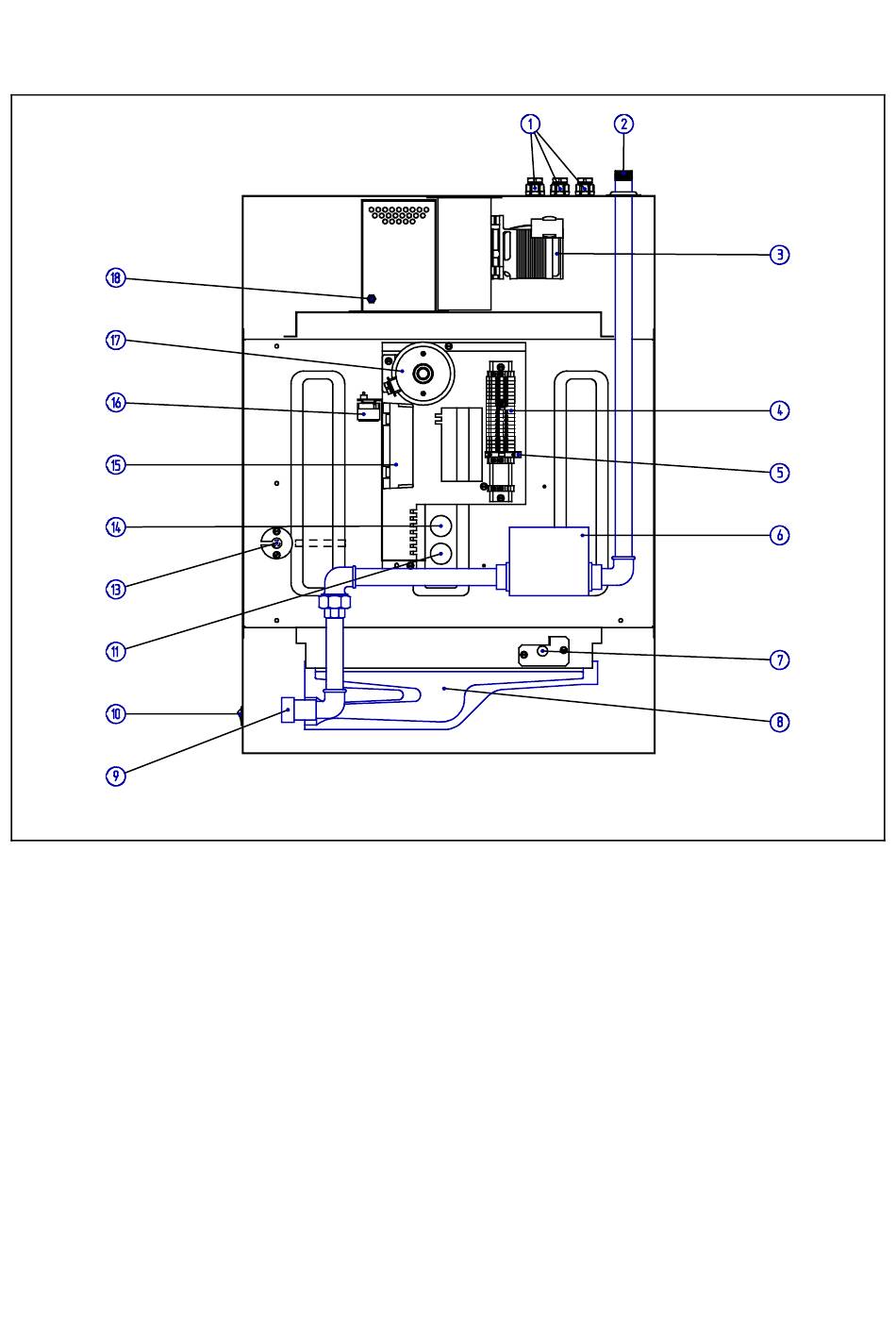

Fig. 12
Legende:
1.
Kabeldoorvoeren alle elektrische aansluitingen
2.
Gasaansluiting ¾"
3.
Ventilator verbrandingsgassen met motor
4.
Aansluitklemmen alle elektrische aansluitingen
5.
Zekering
6.
Dubbele gasklep met drukregelaar
7.
Gloei-ontsteker
8.
Branderrek met branders
9.
Gasstraat met inspuiters en drukmeetnippel
© Reznor Europe N.V.
OVERZICHT COMPONENTEN
Wijzigingen voorbehouden
10.
Resetknop met signaallamp branderrelais
11.
Ventilatorthermostaat (FCR)
13.
Voeler veiligheidsthermostaat (LC3)
14.
Maximaalthermostaat (LC1)
15.
Branderrelais
16.
Veiligheidsthermostaat (LC3)
17.
Drukverschilschakelaar
18.
Drukverschil meetnippel
0107T2S0NLNL
