5 Op de voedingsspanning aansluiten
Aansluitschema
Inschakelfase
24
/ L
1
/ N
PE

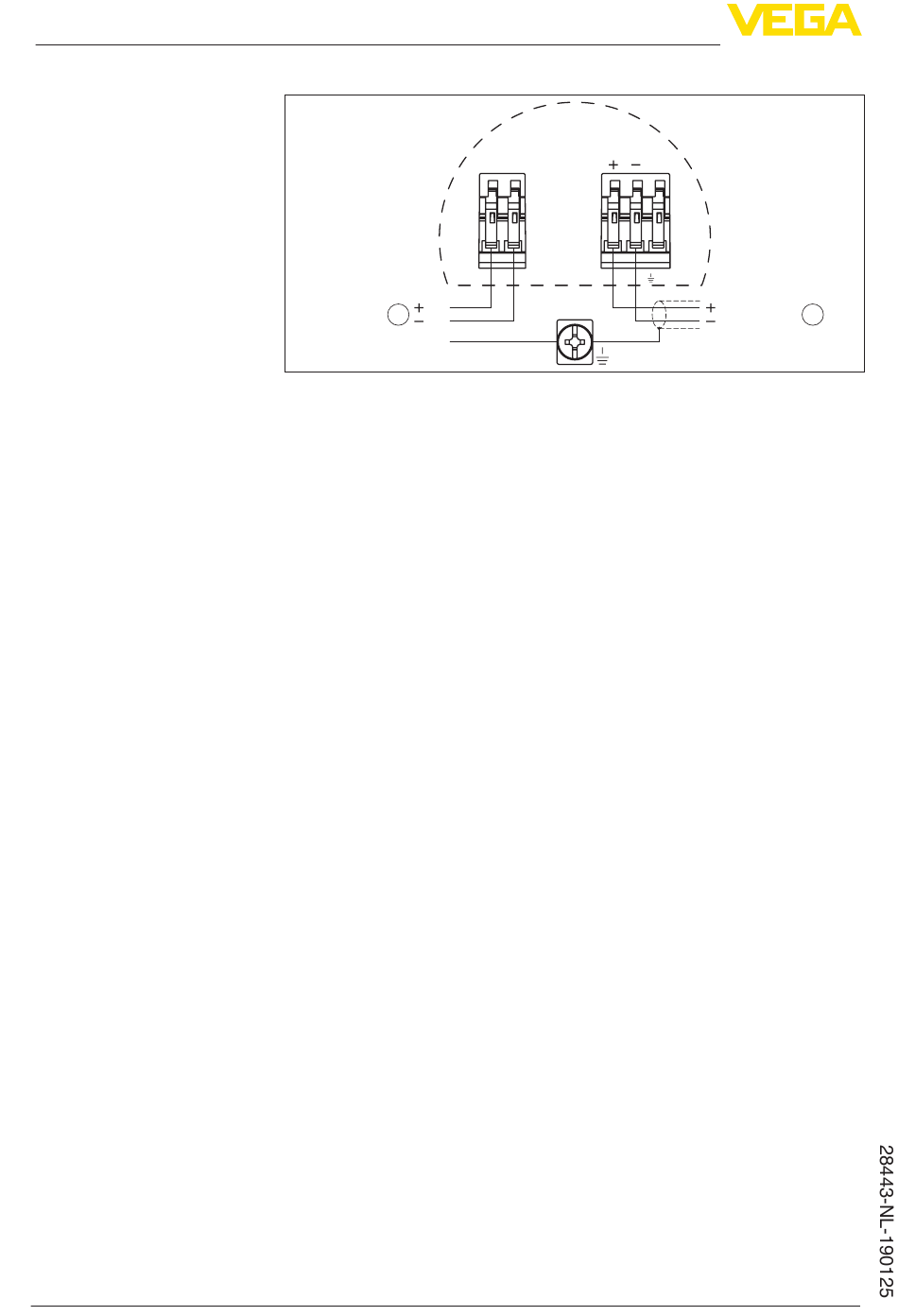

Fig. 20: Aansluitschema - tweekamerbehuizing
1
Voedingsspanning
2
Signaaluitgang
5.4
Inschakelfase
Na de aansluiting van de VEGAPULS 66 op de voedingsspanning
resp. na terugkeer van de voedingsspanning voert het instrument
eerst gedurende ca. 30 seconden een zelftest uit.
•
Interne test van de elektronica.
•
Aanwijzing van het type instrument, de firmwareversie en het
sensor-tagnummer (sensoridentificatie).
•
Uitgangssignaal verspringt kort (ca. 10 s) naar de ingestelde
storingsstroom.
Daarna wordt de bijbehorende stroom op de kabel uitgestuurd (de
waarde komt overeen met het actuele niveau en de al uitgevoerde
instellingen, bijv. de fabrieksinregeling).
4...20mA
L1 N
GND
1
2
3
4
VEGAPULS 66 • 4 ... 20 mA/HART - vierdraads
IS
2
4 ... 20 mA
