3 Productbeschrijving
Meetsysteem
Druktypen
Afdichtingsconcept
10
De procesdruk werkt via het rvs-membraan en een interne over-
drachtsvloeistof op het sensorelement. Deze veroorzaakt daar een
weerstandsverandering, die in een bijbehorend uitgangssignaal wordt
omgevormd en als meetwaarde wordt uitgestuurd.
Meeteenheid is de METEC
misch-capacitieve CERTEC
gecompenseerd, drukoverdrachtsysteem.
1

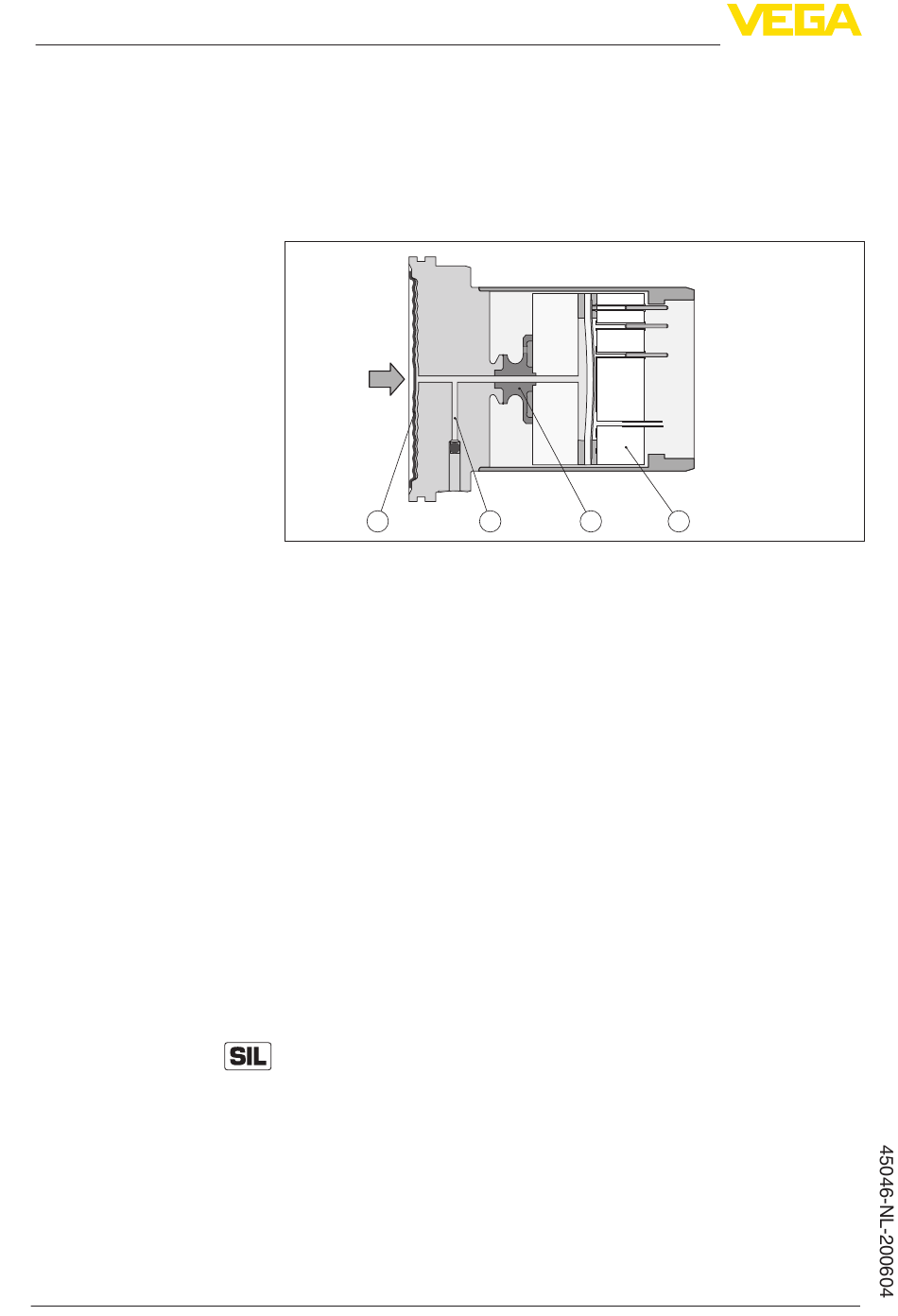

Fig. 4: Opbouw van de METEC
1
Procesmembraan
2
Drukoverdrachtsvloeistof
3
FeNi-adapter
4
CERTEC
-meetcel
®
Afhankelijk van het gekozen druktype is de meetcel anders opge-
bouwd.
Relatieve druk: de meetcel is naar de atmosfeer toe open. De om-
gevingsdruk wordt in de meetcel geregistreerd en gecompenseerd.
Deze heeft zo op de meetwaarde geen invloed.
Absolute druk de meetcel is vacuüm getrokken en ingekapseld.
De omgevingsdruk wordt niet gecompenseerd en beïnvloedt dus de
meetwaarde.
Het meetsysteem is geheel gelast en zo afgedicht ten opzichte van
het proces. De afdichting van de procesafdichting t.o.v. het proces
wordt met een plaatselijke uit te voeren afdichting gerealiseerd.
3.3 SIL-specificaties
De VEGABAR 87 4 ... 20 mA/HART met SIL-kwalificatie verschilt
onder andere op de volgende punten van een standaardinstrument:
•
Typeplaat: met SIL-logo
•
Leveringsomvang: met Safety Manual en documentatie van de
instrumentparameters
•
Parametrering: instrumentstatus "Function Check" wordt tijdens de
parametrering uitgestuurd, de veiligheidsfunctie is uitgeschakeld.
•
Meetwaarde-uitgang: "Failure" wordt bij meetwaarde < -20 % of
> +120 % nominaal meetbereik uitgestuurd
-meetcel. Deze bestaat uit de kera-
®
-meetcel en een speciaal, temperatuur-
®
2
3
-meetcel bij VEGABAR 87
®
VEGABAR 87 • 4 ... 20 mA/HART
