4 Monteren
Sensoruitlijning
Ingebouwde onderdelen
in de tank
18

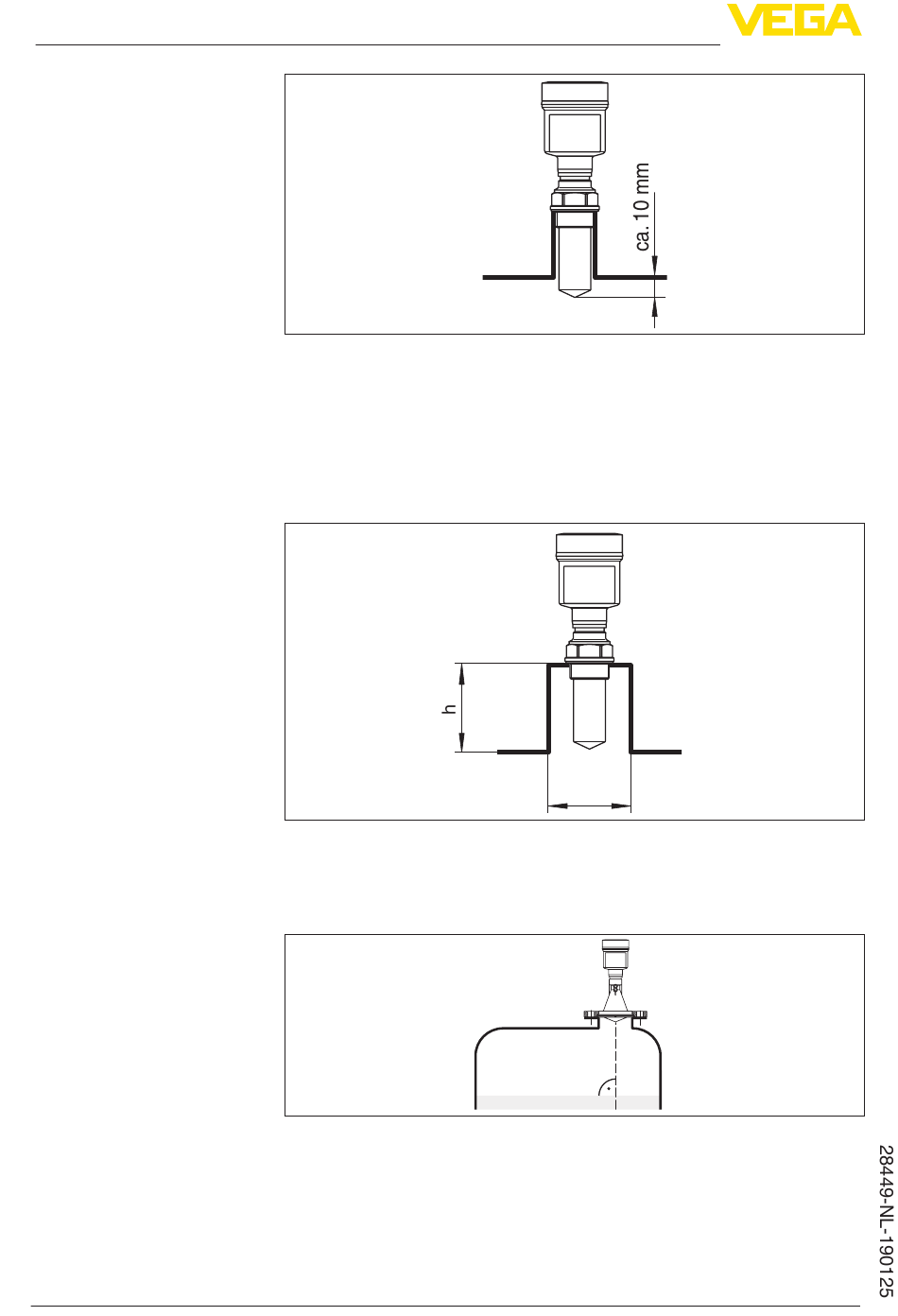

Fig. 10: Aanbevolen montage sok
Bij goede reflecterende eigenschappen van het product kunt u de
VEGAPULS 61 ook op de sok monteren, als deze hoger is dan de
lengte van de antenne. Richtwaarden voor de sokhoogte vindt u in de
afbeelding hierna. Het sokeinde moet in dit geval glad zijn en vrij van
bramen, indien mogelijk afgerond. Voer daarna de stoorecho-onder-
drukking uit.
Fig. 11: Afwijkende sokmaten
Lijn de sensor in vloeistoffen zo loodrecht mogelijk uit op het produc-
toppervlak, teneinde optimale meetresultaten te realiseren.
Fig. 12: Uitlijnen in vloeistoffen
De inbouwpositie van de radarsensor moet zodanig worden gekozen
dat in de tank ingebouwde onderdelen de microgolfsignalen niet
kruisen.
d
VEGAPULS 61 • Foundation Fieldbus
