ELEKTRISCHE AANSLUITINGEN
4
Wandgemonteerde behuizing
INFORMATIE!
Montagematerialen en gereedschappen maken geen deel uit van de levering. Gebruik de
montagematerialen en gereedschappen in overeenstemming met de geldende richtlijnen inzake
de gezondheid en veiligheid op het werk.
• De aansluiting van de buitenste afscherming wordt gemaakt via de gevlochten ongeïsoleerde
draad (6) in de wandgemonteerde behuizing.
• Buigstraal: ≥ 50 mm / 2"
Vereiste materialen:
• Schuifstekker 6,3 mm / 0,25", isolatie volgens DIN 46245 voor geleider Ø = 0,5...1 mm
AWG 20...17
• PVC isolatiekous, Ø2,5 mm / 0,1"
• Hittekrimpbare kous
• Adereindhuls volgens DIN 46 228: E 1,5-8 voor de gevlochten ongeïsoleerde draad (1)
• 4 adereindhulzen volgens DIN 46 228: E 0,5-8 voor de geïsoleerde geleiders 2 en 3 en de
gevlochten ongeïsoleerde draden (20, 30)

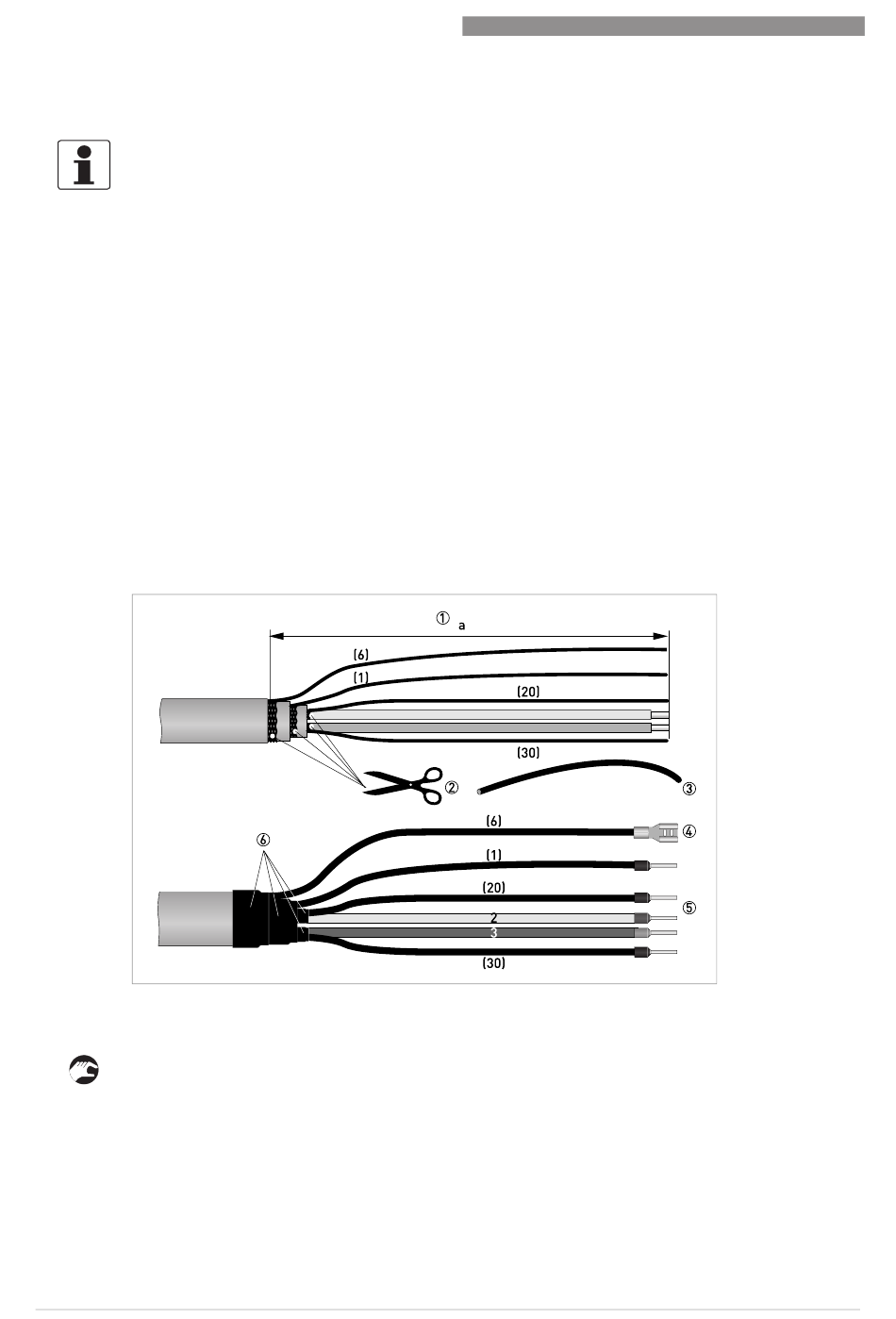

Figuur 4-7: Signaalkabel B, voorbereiding voor wandgemonteerde behuizing
a = 80 mm / 3,15"
1 Strip de geleider tot maat a.
2 Snijd de binnenste en buitenste afscherming en de afscherming voor de geleiders (2, 3) af.
Zorg ervoor dat de gevlochten ongeïsoleerde draden (1, 6, 20, 30) niet beschadigd worden.
3 Schuif een isolatiekous over de gevlochten ongeïsoleerde draden.
4 Krimp de adereindhulzen op de geleiders en gevlochten ongeïsoleerde draad (6).
5 Krimp de adereindhulzen op de geleiders en de gevlochten ongeïsoleerde draden (1, 20, 30).
6 Trek de hittekrimpbare kous over de voorbereide signaalkabel.
