3.6.2 Wandmontage

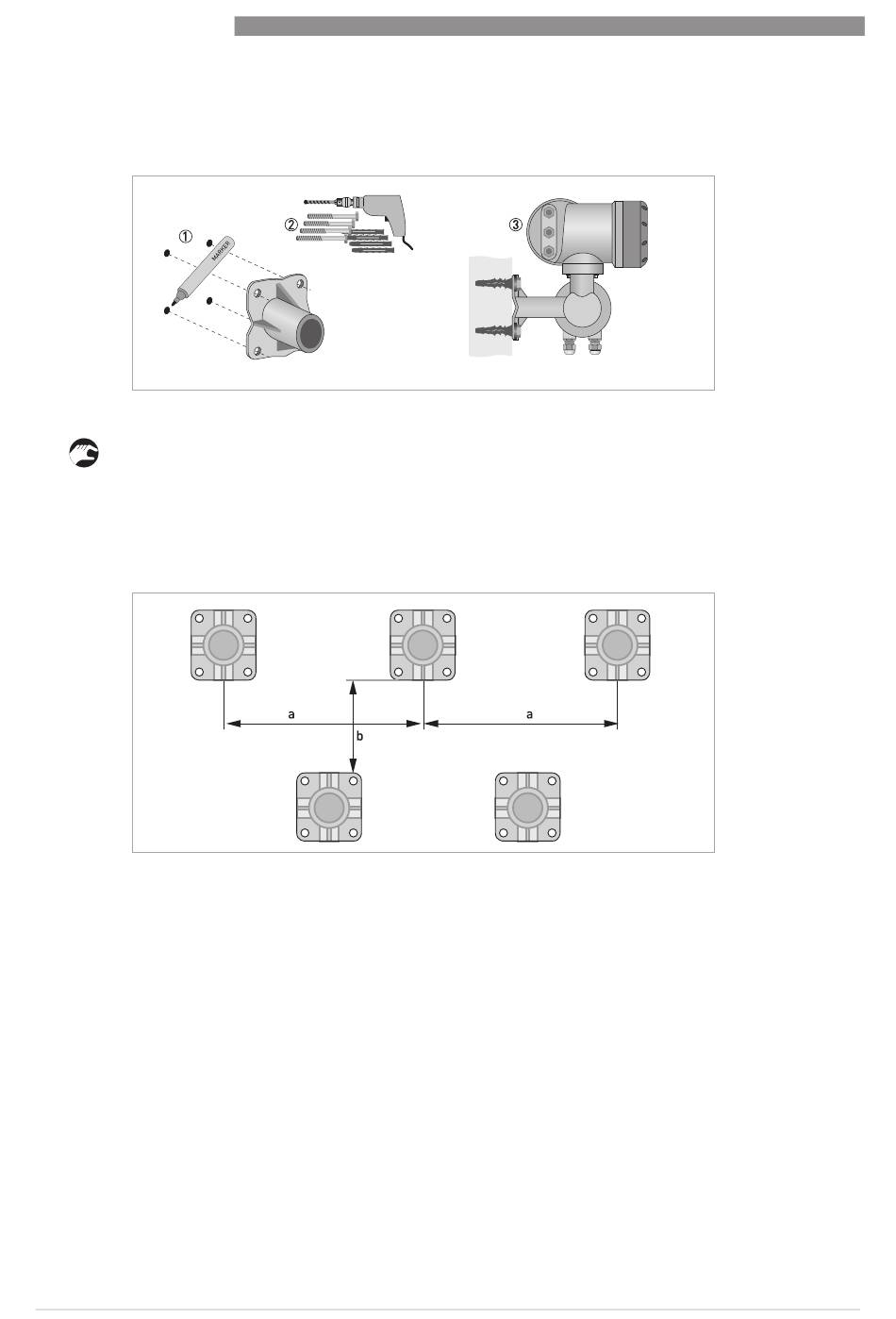

Figuur 3-2: Wandmontage van de veldbehuizing
1 Bereid de gaten voor met behulp van de bevestigingsplaat. Voor verdere informatie zie
tigingsplaat van veldbehuizing
2 Zet de bevestigingsplaat goed vast aan de wand.
3 Schroef de montagebeugel van de signaalomvormer met de moeren en sluitringen aan de be-
vestigingsplaat vast.
Figuur 3-3: Montage van meerdere toestellen naast elkaar
a ≥ 600 mm / 23,6"
b ≥ 250 mm / 9,8"
22
op blz. 162.
