Elektrische aansluiting
3.1
Aansluiting B53-19
Aansluitschema
E1
max. 19 VAC, 27 VDC/1 A
Li <= 0,5 mH / Ci <= 3nF
E2
1 2
1

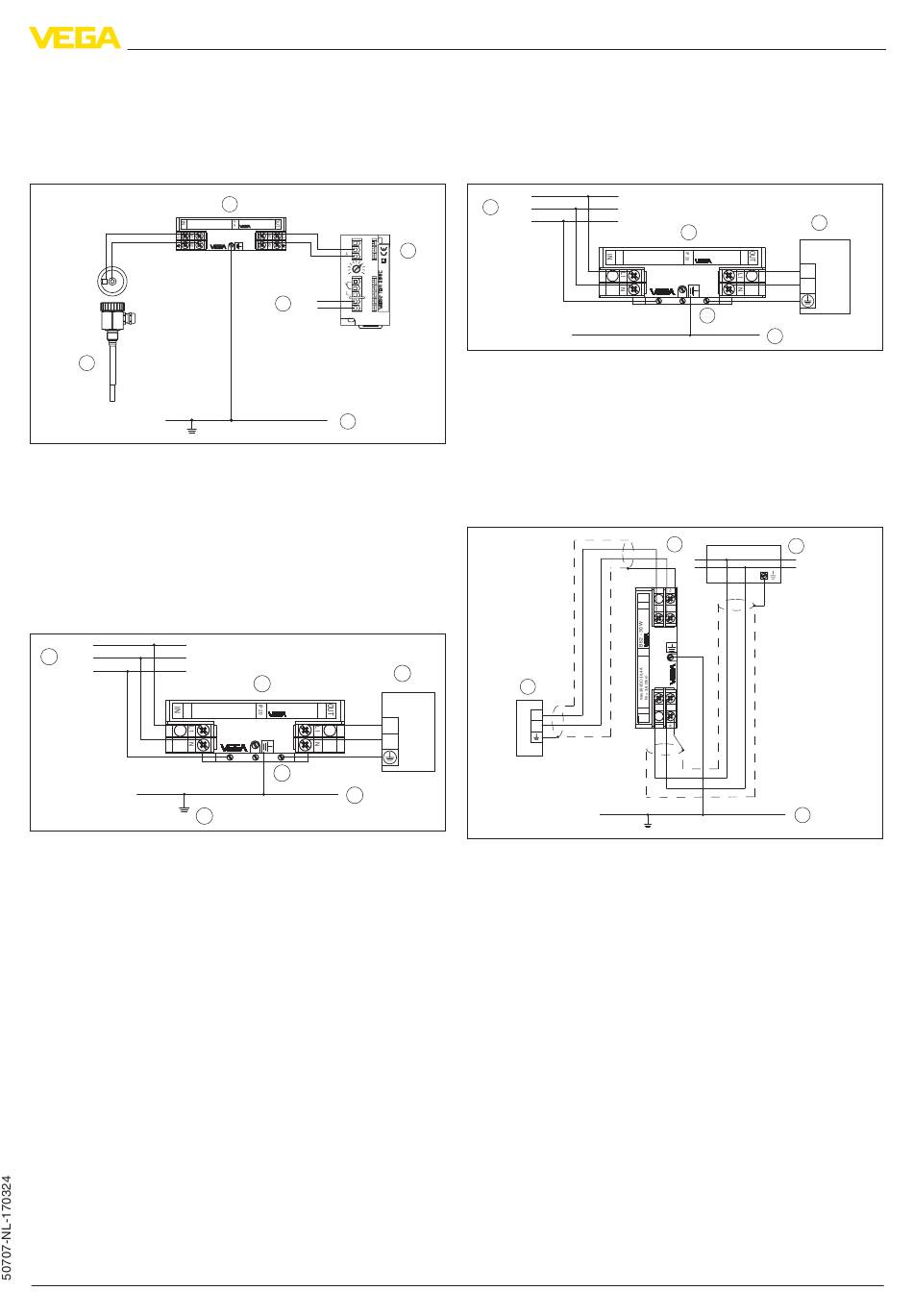

Fig. 12: Aansluitschema overspanningsbeveiliging B53-19 met conductieve een-
staafmeetsonde
1
Meetsonde
2
Overspanningsbeveiliging
3
Beveiligd instrument (meetversterker)
4
Voedingsspanning
5
Potentiaalvereffening
3.2
Aansluiting B61-300
Aansluitschema
L1
1
N
PE
6
Fig. 13: Aansluitschema overspanningsbeveiliging B61-300
1
Netvoeding
2
Overspanningsbeveiliging
3
PE-klem
4
Beveiligd instrument (bijv. meetversterker)
5
Montagerail
6
Potentiaalvereffening
Scheidingsversterkers en Beveiliging
2
Typ B53 - 19
A1
min.
1
A2
max.
2
3
0
10
4
5
L1
4
6
L1
7
N
N
8
5
2
max. 300 V AC/0,5 A
B61 - 300
3
5
Elektrische aansluiting
3.3
Aansluiting B61-300 FI
Aansluitschema
L1
1
N
PE
3
Fig. 14: Aansluitschema overspanningsbeveiliging B61-300 FI
1
Netvoeding via aardlekschakelaar (FI)
2
Overspanningsbeveiliging
3
PE-klem
4
Beveiligd instrument (bijv. meetversterker)
5
Montagerail
3.4
Aansluiting B62-30W
Aansluitschema
4
1
1+
2 -
Fig. 15: Aansluitschema overspanningsbeveiliging B62-30W
1
Beveiligd instrument (sensor)
2
Overspanningsbeveiliging
3
Profibus PA-systeem
4
Potentiaalvereffening
2
B61 - 300 FI
max. 300 V AC/0,5 A
3
5
2
3
+
-
OUT
A1+ A2-
A1
A2
IP 20
E1
E2
E1+ E2-
IN
4
4
5
