4 Monteren
Meetbereik
Polarisatievlak
14
openingen van de kabeldoorvoeren zijn daarom met rode stofbe-
schermdoppen afgesloten als transportbeveiliging.
De beschermdoppen moeten voor de inbedrijfname door toegela-
ten kabelwartels worden vervangen of met geschikte blindpluggen
worden afgesloten.
Het referentievlak voor het meetbereik is de flensonderkant of het
afdichtvlak van het schroefdraad. Het meetbereik loopt van het
ontluchtingsgat in de standpijp onder het referentievlak tot aan het
uiteinde van de pijp.

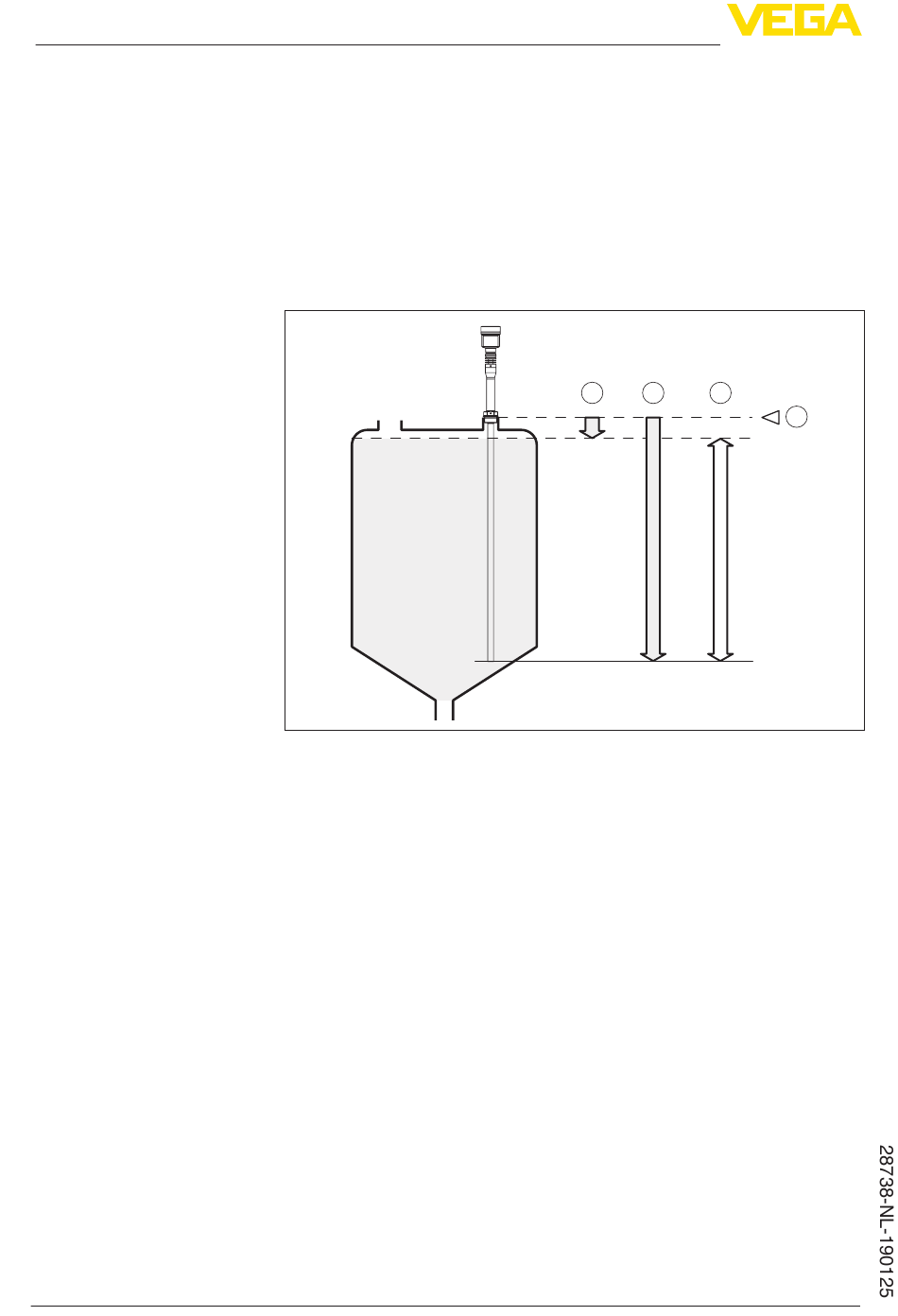

Fig. 3: Meetbereik (werkbereik) en maximale meetafstand.
1
vol
2
Leeg (maximale meetafstand)
3
Meetbereik
De uitgezonden radarimpulsen van de VEGAPULS 62 zijn elektro-
magnetische golven. Het polarisatievlak is de richting van het elektri-
sche aandeel. De positie daarvan is met markeringen op het apparaat
aangegeven.
1
2
VEGAPULS 62 • 4 ... 20 mA/HART - vierdraads
3
4
100%
0%
