Inbouw in ondervloer-
doos
Montage in meerkamer-
silo
VEGAPULS 68 • Tweedraads 4 ... 20 mA/HART
Bij niveaumetingen in betonsilo's worden de sensor vaak in be-
schermkasten ingebouwd. Dit kunnen bijv. metalen, gesloten onder-
vloerkasten zijn.

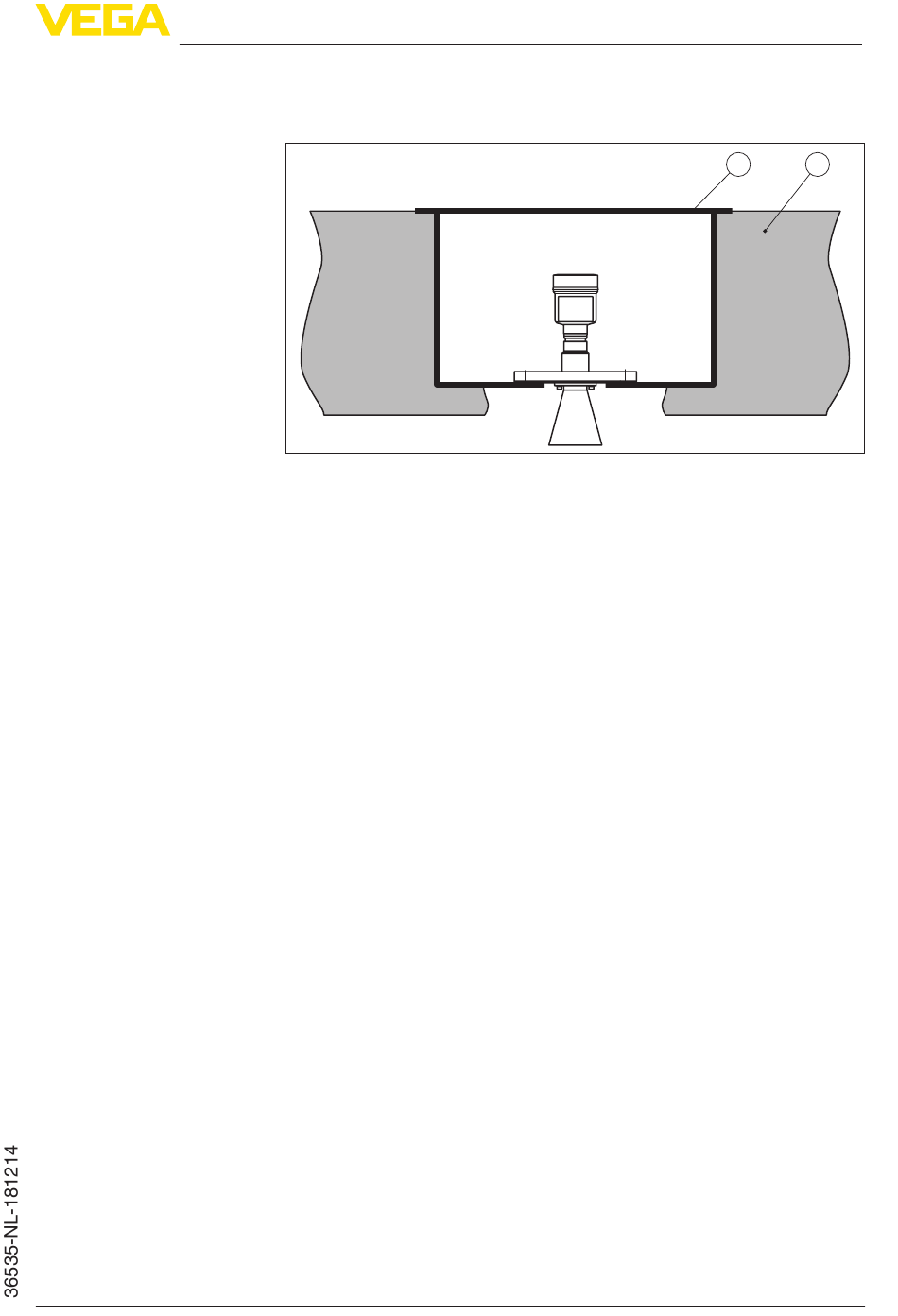

Fig. 21: Montage van het instrument in een ondervloerdoos
1
Ondervloerdoos
2
Betonvloer
Bij deze toepassing kan de minimale strooistraling van de sensor
door de wanden van de ondervloerdoos worden gereflecteerd en
versterkt. Dit kan bij sensoren met kunststof behuizingen storings-
inkoppelingen tot gevolg hebben. Door gebruik van een sensor met
aluminium of RVS-behuizing wordt dit voorkomen.
De silowanden in meerkamersilo's zijn vak opgebouwd uit profiel-
wanden zoals bijv. trapeziumplaat, om de benodigde stabiliteit te
waarborgen. Wanneer de radarsensor dichtbij een sterk gestructu-
reerde wand is gemonteerd, dan kunnen aanmerkelijke stoorecho's
ontstaan. De sensor moet daarom op zo groot mogelijke afstand van
de wand worden ingebouwd. De optimale montage is bij de silobui-
tenwand met sensoruitrichting naar de aftap in het midden van de silo.
4 Monteren
1
2
27
