VEGADIS 176 • Extern aanwijs- en bedieningsdisplay zonder hulpvoeding voor paneelinbouw
3
Productbeschrijving
3.1
Constructie
De levering bestaat uit:
•
Aanwijs- en bedieningsdisplay VEGADIS 176
•
Montagemateriaal
•
Documentatie
– Deze gebruiksaanwijzing
– Ex-specifieke veiligheidsinstructies (bij Ex-uitvoeringen) evt.
andere certificaten
3.2
Werking
De VEGADIS 176 is een extern aanwijs- en bedieningsdisplay zonder
extra hulpvoeding voor paneelinbouw. Deze is bedoeld voor de
separate meetwaarde-aanwijzing binnen alle gestandaardiseerde
4 ... 20 mA-circuits. Een aanwezig HART-signaal wordt niet beïnvloed
(HART-transparant).
Het instrument wordt direct in het 4 ... 20 mA-circuit opgenomen en
heeft geen afzonderlijke voedingsspanning nodig.

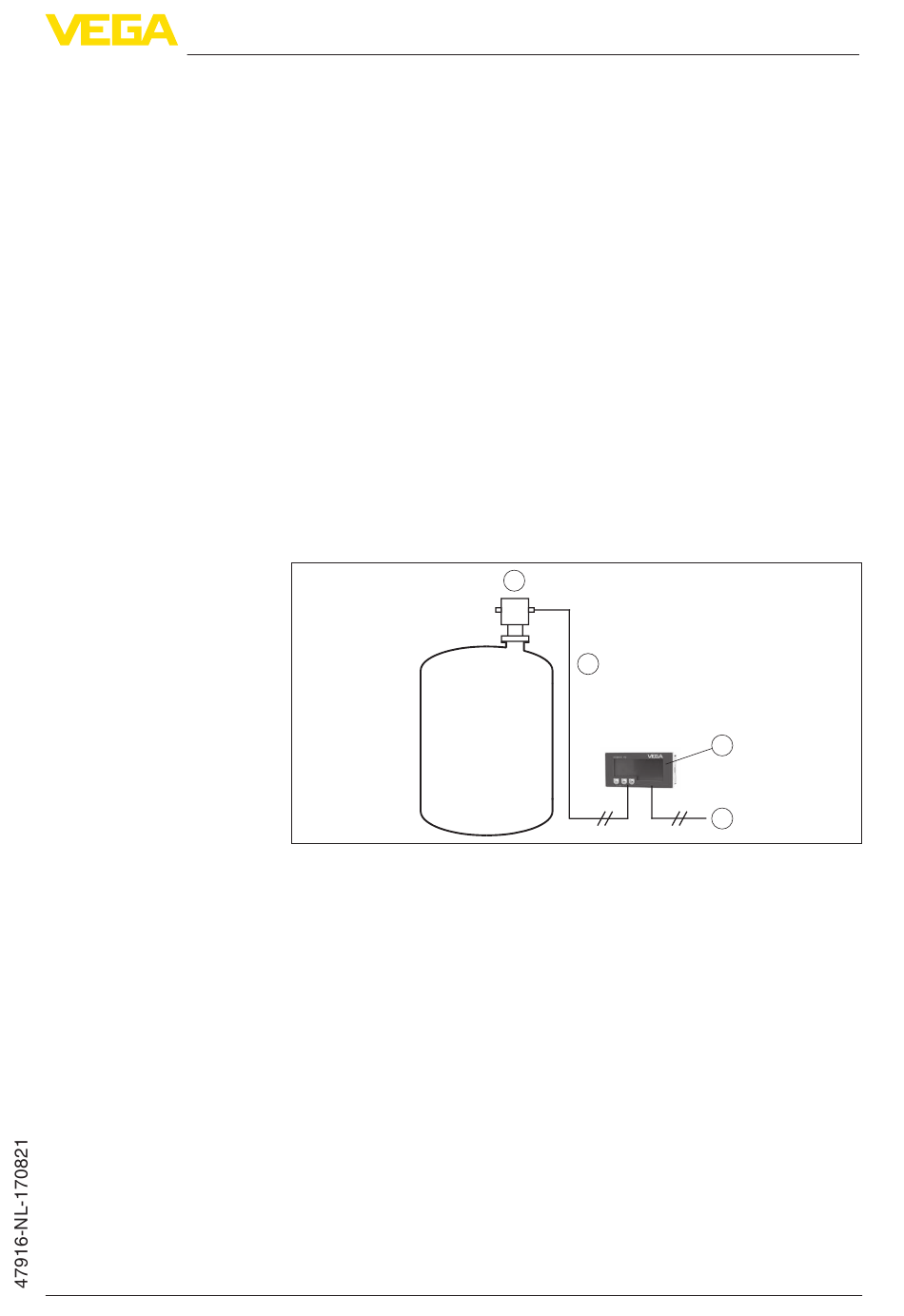

Fig. 1: Aansluiting van de VEGADIS 176 op een sensor
1
Voedingsspanning/signaaluitgang sensor
2
VEGADIS 176
3
4 ... 20 mA-signaalkabel
4
Sensor
3.3
Aanwijzing en bediening
De VEGADIS 176 is uitgerust met een 5-cijferig LC-display met
instelbare schaalverdeling. Naast de digitale meetwaarde kunnen ook
een analoge bargraph en de eenheid worden ingesteld. Indien nodig
kan een achtergrondverlichting via de keuze van de aansluitklemmen
worden geactiveerd.
Het instrument wordt bediend met drie toetsen op het front.
4
3
