5 Op de voedingsspanning aansluiten
Aderbezetting aansluit-
kabel
24
5.6
Aansluitschema - uitvoering IP66/IP68, 1 bar

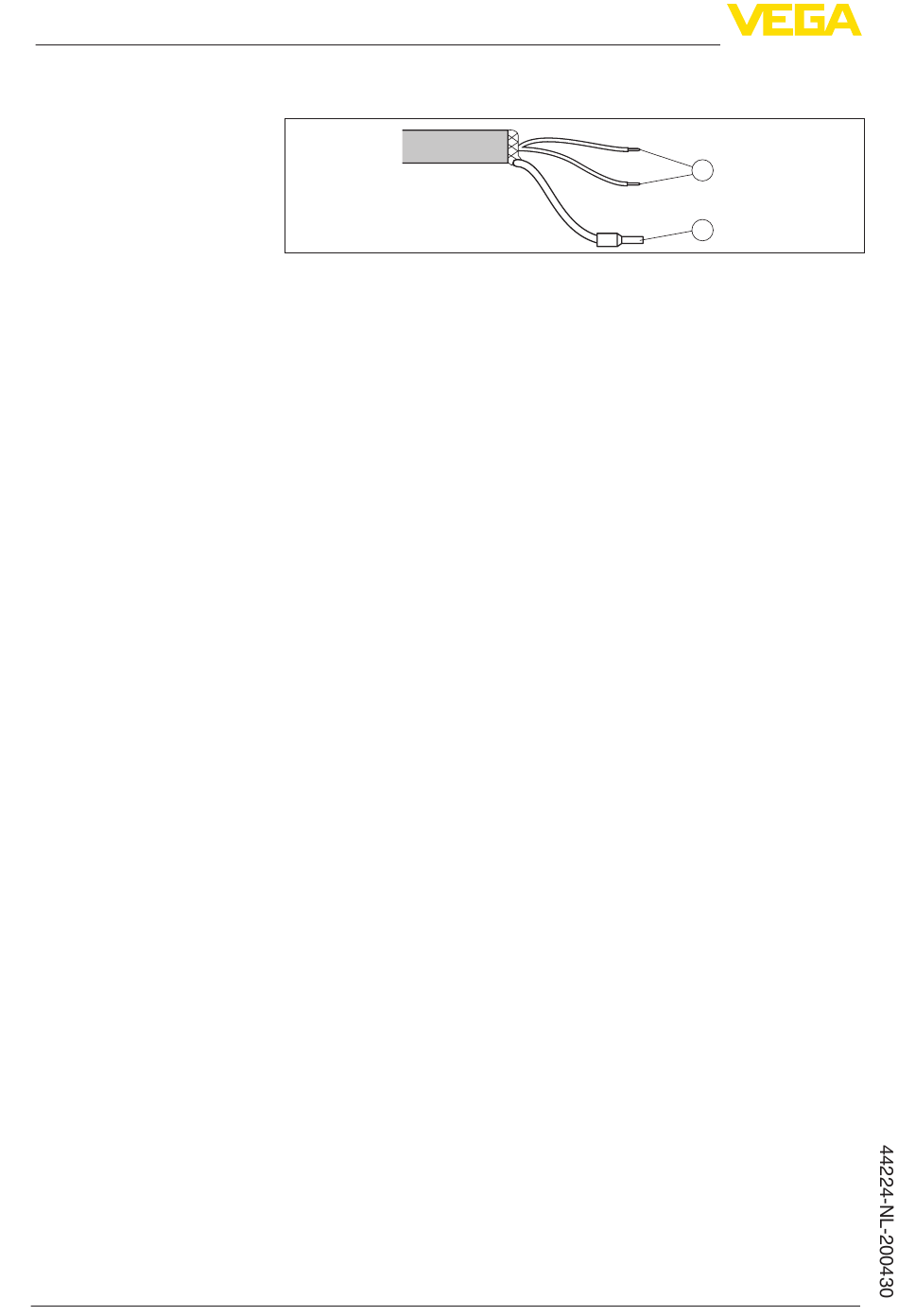

Fig. 16: Aderbezetting vast aangesloten aansluitkabel
1
Br (+) en bl (-) voor voedingsspanning resp. naar meetversterker.
2
Afscherming
5.7
Inschakelfase
Na de aansluiting van de VEGAFLEX 83 op het bussysteem voert het
instrument eerst een zelftest uit:
•
Interne test van de elektronica.
•
Weergave van de statusmelding "F 105 bepaal meetwaarde" op
display resp. PC
•
Statusbyte gaat naar storing
Daarna wordt de actuele meetwaarde via de signaalkabel uitgestuurd.
De waarde houdt rekening met al uitgevoerde instellingen, bijv. de
fabrieksinstelling.
1
2
VEGAFLEX 83 • Foundation Fieldbus
