3 Productbeschrijving
Meetsysteem druk
Druktypen
Teruggetrokken inbouw
8

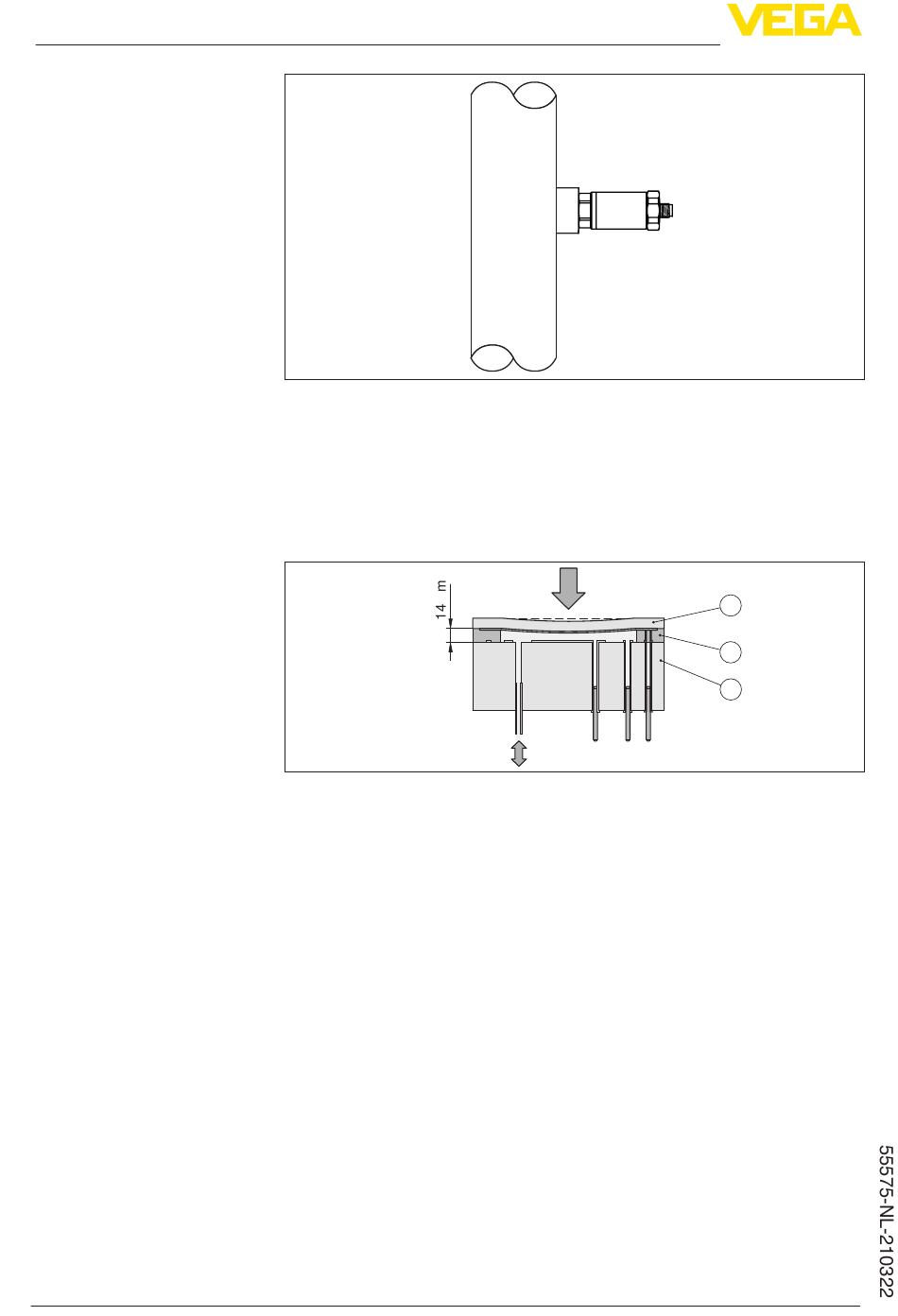

Fig. 3: Procesdrukmeting met VEGABAR 18
Het sensorelement is de mini-CERTEC
keramisch membraan. De procesdruk duwt het keramisch membraan
weg en zorgt zo voor een capaciteitsverandering in de meetcel. Deze
wordt in een elektrische signaal omgezet en als meetwaarde via het
uitgangssignaal uitgestuurd.
Fig. 4: Opbouw van de mini-CERTEC
1
Procesmembraan
2
Glasnaad
3
Basislichaam
Relatieve druk: de meetcel is naar de atmosfeer toe open. De om-
gevingsdruk wordt in de meetcel geregistreerd en gecompenseerd.
Deze heeft zo op de meetwaarde geen invloed.
De teruggetrokken inbouw is bijzonder goed geschikt voor toepas-
singen bij gas, stoom en heldere vloeistoffen. De meetcelafdichting is
aan de zijkant en voor aanwezig.
-meetcel met robuust
®
-meetcel
®
VEGABAR 18 • Tweedraads 4 ... 20 mA
1
2
3
