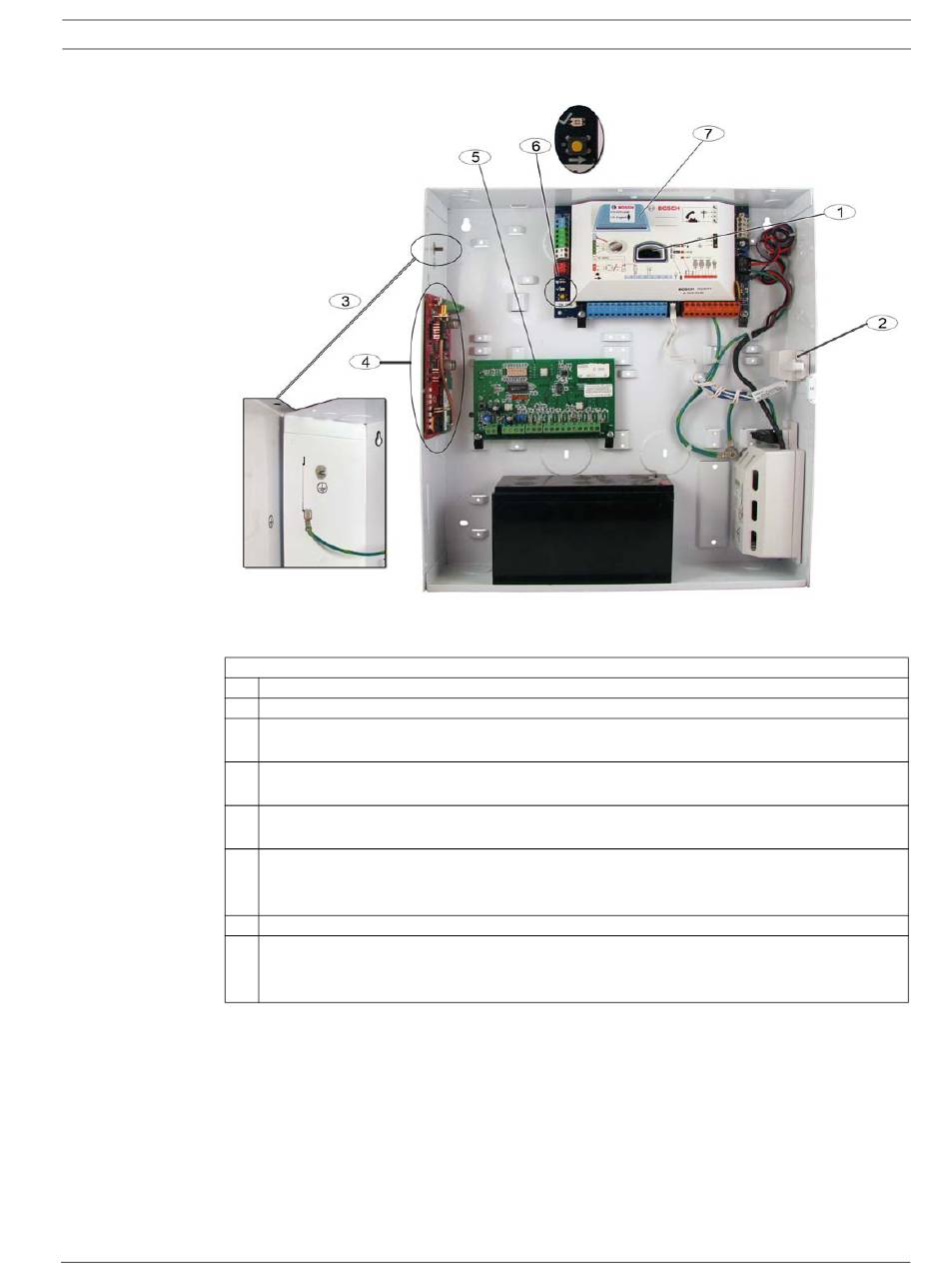

Afbeelding 1.3 Overzicht van de locatie van systeemonderdelen voor de ICP-EZM2-EU-behuizing
Referenties voor Afbeelding 1.2 Pagina 8 en Afbeelding 1.3, Pagina 9
1
2
3
4
5
6
7
8
Bosch Security Systems, Inc.
Poort voor ICP-EZRU-V3 ROM-updatesleutel en programmeringssleutel
ICP-EZTS klep en muursabotageschakelaar
Aardaansluiting
Sluit de aardedraad van de behuizing aan op de deur van de behuizing.
Montagelocatie module
ITS-DX4020-G weergegeven.
Montagelocatie module
DX2010 weergegeven.
Systeemtestknop
Wanneer het systeem volledig geïnstalleerd en geprogrammeerd is, drukt u op de
systeemtestknop om een volledige systeemtest te starten.
Poort voor ICP-EZVM-spraakmodule
Kap voor de stroomvoorzieningsklemmen (alleen ICP-EZM2-R-behuizing)
Verzonden in zak met hardware. Installeer over de klemmen wanneer bedrading van de
voeding voltooid is.
