PLICSMOBILE • GSM/GPRS-radiografische module

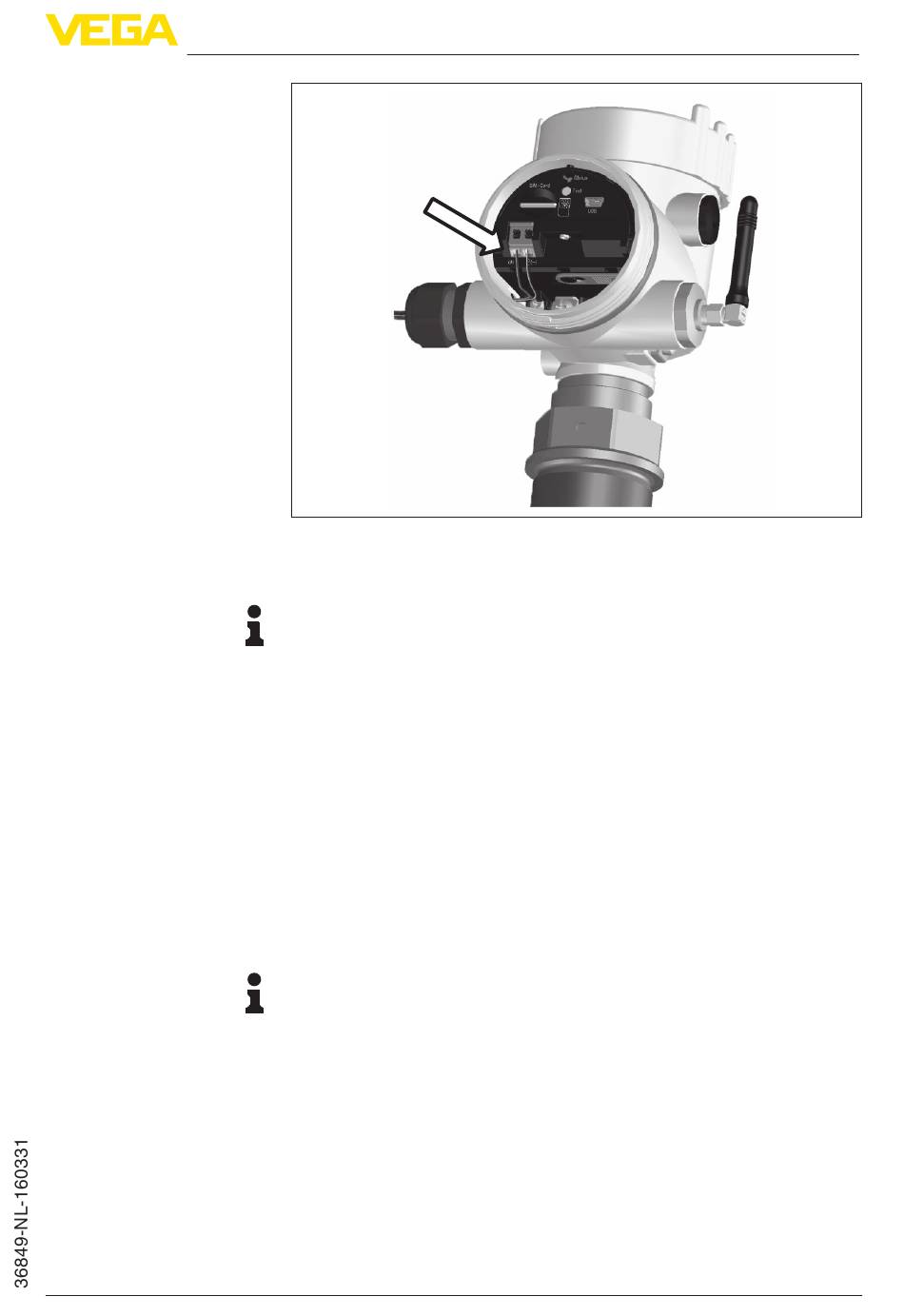

Fig. 2: Aansluitstappen 4 en 5
5. Aderuiteinden conform aansluitschema in de klemmen steken
Informatie:
Massieve aders en soepele aders met adereindhuls worden direct in
de klemopeningen geplaatst. Bij soepele aders zonder eindhuls met
een kleine schroevendraaier boven op de klem drukken, de klemope-
ning wordt vrijgegeven. Door loslaten van de schroevendraaier
worden de klemmen weer gesloten.
6. Controleer of de kabels goed in de klemmen zijn bevestigd door
licht hieraan te trekken
7. Afscherming op de interne aardklem aansluiten, de externe aard-
klem met de potentiaalvereffening verbinden
8. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
9. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
Informatie:
Het klemmenblok is opsteekbaar en kan van de elektronica worden
afgenomen. Hiervoor klemmenblok met een kleine schroevendraai-
er optillen en uittrekken. Bij opnieuw plaatsen moet deze hoorbaar
vastklikken.
4.4
Aansluitstappen sensorelektronica
Deze stappen hoeven alleen te worden uitgevoerd, wanneer de sen-
sorelektronica via aan extra voedingsspanning moet worden gevoed,
bijvoorbeeld wanneer het 4...20 mA-signaal moet worden verwerkt.
Ga als volgt tewerk:
1. Schroef het deksel van de bovenste behuizingskamer af
4 Op de voedingsspanning aansluiten
9
