2 Montage
Bevestigingsbeugel
monteren
Plaatsen van de sensor
6
Montage
1. Plaats de isolatiebussen (4) tussen de behuizingskoeling (5) en
de bevestigingsbeugel (1).

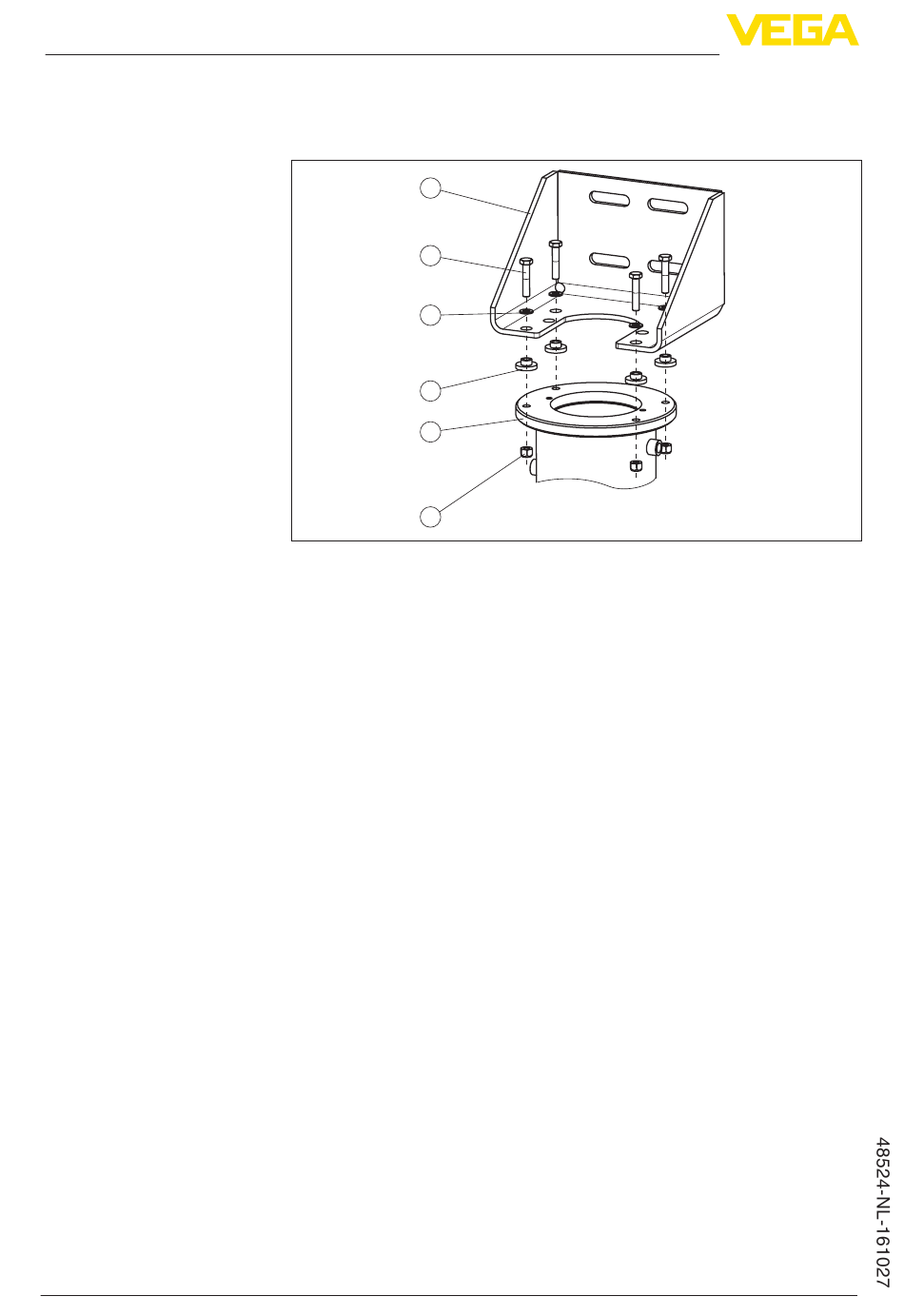

Fig. 2: Behuizingskoeling
1
Bevestigingsbeugel
2 Zeskantbouten M8x40 (4 stuks)
3 Vulringen voor M8 (4 stuks)
4 Isolatiebus (4 stuks)
5
Behuizingskoeling
6 Zeskantmoer M8 (4 stuks)
2. Plaats de bevestigingsbeugel (1) op de behuizingskoeling (5). Let
erop, dat de koelmiddelaansluitingen in een geschikte richting
wijzen. Naderhand verdraaien van de bevestigingsbeugel (1) is
zeer ingewikkeld.
3. Verbind de bevestigingsbeugel (1) conform de afbeelding met
de behuizingskoeling (5) en trek de schroeven (2, 3, 6) met een
draaimoment van 15 Nm vast.
1. Plaats de sensor in de behuizingskoeling.
De kleine deksel van de instrumentbehuizing moet na de monta-
ge op de bevestigingsbeugel naar voren wijzen (x).
Waterkoeling - FIBERTRAC 31 • Actief water-koelsysteem voor radiometrische sensoren
1
2
3
4
5
6
