Montage
5.2

Montage van het instrument

5.2.1

Montage van instrumenten met een schroefdraadaansluiting

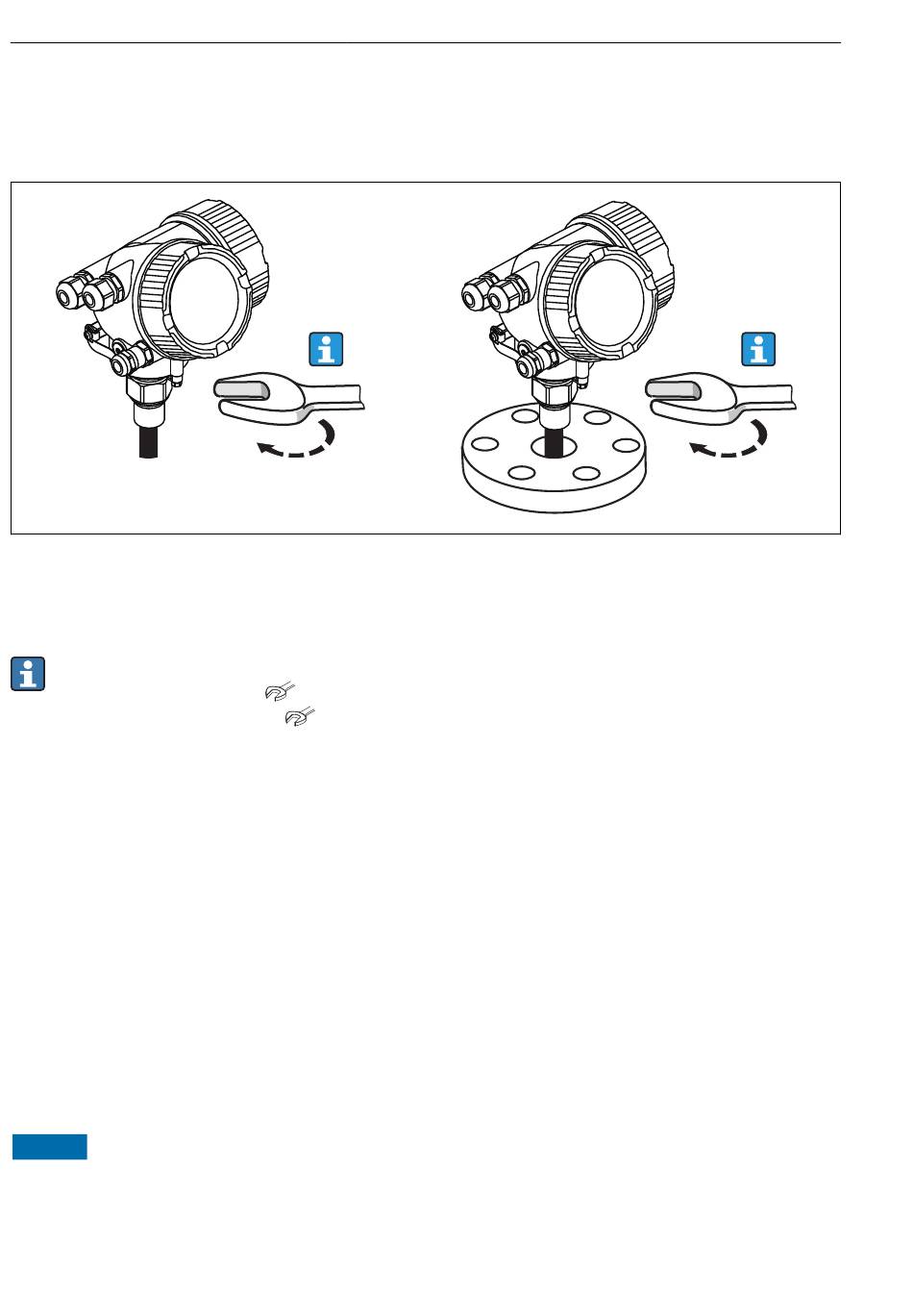

Schroef het instrument met de schroefdraadaansluiting in een bus of flens en zet deze vast in
de procestank via de huls/flens.
• Draai bij het inschroeven alleen aan de zeskantbout:
• Schroefdraad 3/4":
• Schroefdraad 1-1/2":
• Maximaal toegestane aandraaimoment:
• Schroefdraad 3/4": 45 Nm
• Schroefdraad 1-1/2": 450 Nm
• Aanbevolen aandraaimoment bij gebruik van de meegeleverde aramidevezelpakking
en een procesdruk van 40 bar (alleen FMP51, met FMP54 wordt geen afdichting
meegeleverd):
• Schroefdraad 3/4": 25 Nm
• Schroefdraad 1-1/2": 140 Nm
• Waarborg bij het installeren in metalen tanks, dat er een goed metaal op metaal
contact is tussen de procesaansluiting en de tank.
5.2.2
Montage instrumenten met een flens
Waarborg, wanneer een afdichting wordt gebruikt, dat niet-gecoate bouten worden gebruikt
zodat een goed elektrisch contact tussen sondeflens en procesflens is gewaarborgd.
5.2.3
Montage kabelsondes
LET OP
Elektrostatische ontlading kan de elektronica beschadigen.
‣
Aard de behuizing voordat de kabelsonde in de tank wordt geplaatst.
14
36 mm
55 mm
Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser
A0012528
