De rotorriem afstellen
Onderhoudsinterval: Na de eerste 20 bedrijfsuren
Bij elk gebruik of dagelijks
Zorg ervoor dat de riem de juiste spanning heeft zodat de
machine naar behoren kan werken en onnodige slijtage wordt
voorkomen.
1. Zet de bouten en moeren los waarmee het scherm
van de aandrijving bevestigd is aan de rotorbehuizing
(Figuur
13) en verwijder het scherm.

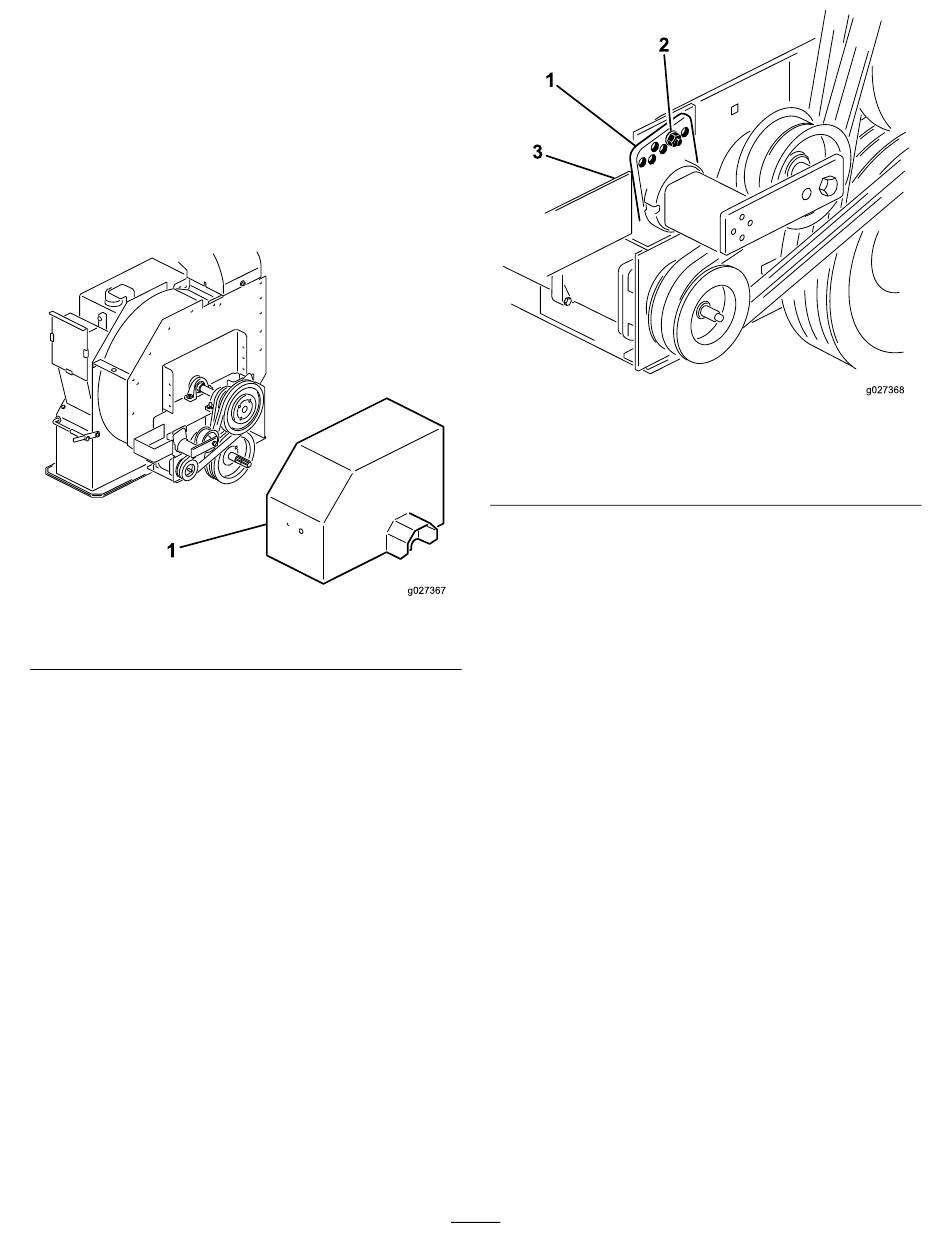

Figuur 13
1. Scherm van aandrijving
Opmerking: U hoeft de aandrijfas niet los te maken
om de riem af te stellen.
2. Zet aan de achterzijde van het frame de bout los
waarmee de riemspanner aan het frame is bevestigd
(Figuur
13).
3. Verwijder de bout en moer waarmee de geleider van
de riemspanner vastzit aan de bevestiging van de
aandrijving om de spanning van de riem te nemen
(Figuur
14).
1. Geleider van riemspanner
2. Bout en moer
4. Gebruik een grote sleutel om de riemspanner rechtsom
te draaien tot de sticker op een lijn staat met 15° op
de riemspannerbuis.
5. Steek de bout in de uitgelijnde geleidergaten en bevestig
met de moer.
Opmerking: Als de gaten niet precies uitgelijnd zijn,
moet u de geleider één gat naar boven draaien tot het
uitgelijnd is.
6. Draai de bout aan de achterzijde van het frame vast om
de riemspanner te borgen.
7. Monteer het scherm van de aandrijving op de
rotorbehuizing; gebruik hierbij de bouten en moeren
die u eerder verwijderd hebt.
17
Figuur 14
3. Bout (achterzijde van
frame)
