Conductieve meetsonde EL 3 •

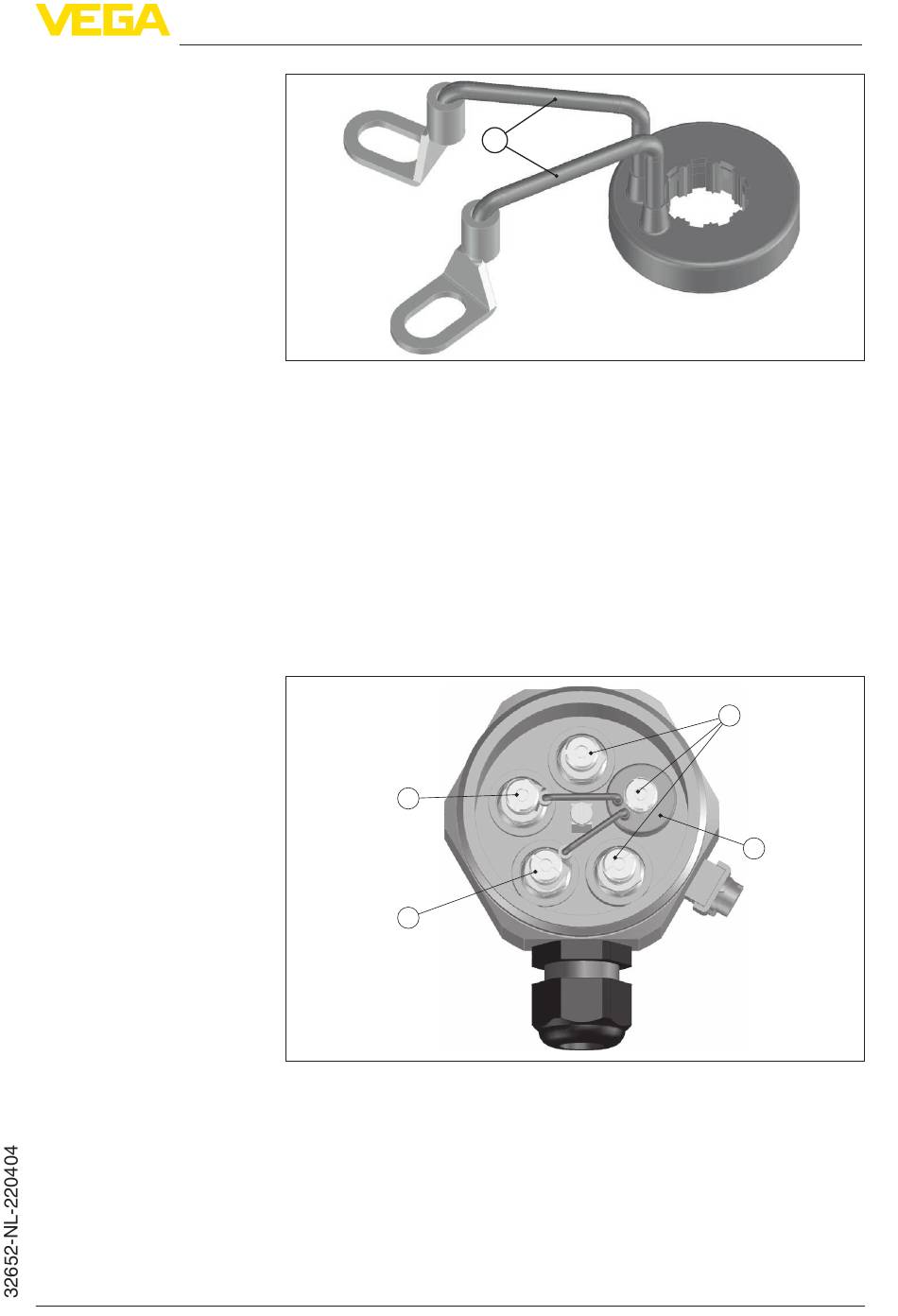

Fig. 5: Aanvullende elektronica voor kabelbreukbewaking in combinatie met
VEGATOR 131, 132
1
Verbindingskabel blauw - in combinatie met de regelaars VEGATOR 131,
132
Montage - extra elektronica
Ga bij de montage van de extra elektronica als volgt te werk:
1. Sluit de kabelschoenen aan conform de volgende afbeelding.
Let erop, dat de kabelschoenen geen contact maken met andere
metalen delen.
2. Open een van de andere klemmen en plaats de extra elektronica.
3. Draai de klem weer vast.
2
1
Fig. 6: Montage van de extra elektronica voor kabelbreukbewaking
1
Aansluiting op klem 1 (massastaaf = langste staaf)
2
Aansluiting op klem 2 (max. staaf = kortste staaf)
3
Overige klemmen - individueel configureerbare schakelpunten
4
Extra elektronica voor kabelbreukbewaking
Wanneer u een meetsonde zonder de extra elektronica voor kabel-
breukbewaking gebruikt, wordt een storingsmelding gegeven.
5 Op de voedingsspanning aansluiten
1
3
4
13
