nl | Inleiding
3.2
Configuratie van de apparatuur

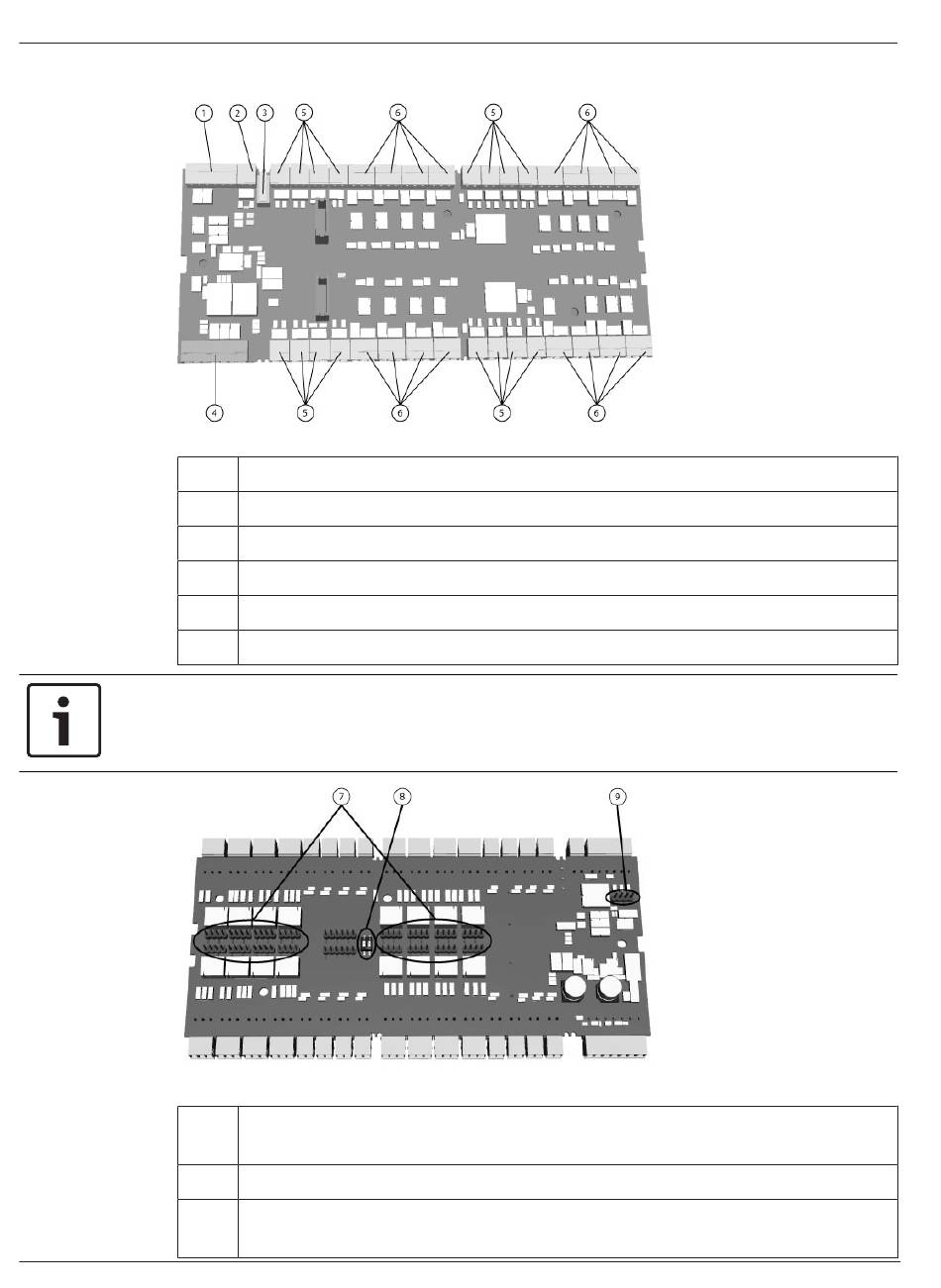

Afbeelding 3.4: Overzicht - Interfaces
Bericht!
Alle connectoren, met uitzondering van de RS-232 en Ethernet host-interface, zijn inplugbare
terminals met schroefklemmen.
Afbeelding 3.5: Jumpers aan de onderkant
2020-01 | V02 |
1
RS-485 bus voor uitbreidingsmodule
2
Extern sabotagecontact
3
N.v.t.
4
Connector voor voeding
5
Connectoren voor 16 analoge ingangen
6
Connectoren voor 16 relaisuitgangen
7
Jumper voor het instellen van ofwel spanningsvrije relaisuitgang ("droge" modus) of
stroomsturing van de AMC2 interne voeding ("natte" modus).
8
DIL-schakelaar voor het instellen van het module-adres.
9
Jumper: evenredige verdeling van poteniaalverschil tussen de systemen en aarde
(afscherming) voor de uitbreidingsinterface.
Installation manual
AMC2 Extensions
Bosch Access Systems B.V.
