4 Monteren
Dichte inbouw van de
kunststof hoornantenne
Polarisatie
14
– Hellingshoek in drie stappen 0°, 90° en 180°
•
Tweekamerbehuizing
– Hellingshoek 90° traploos
– Hellingshoek in twee stappen 0° en 90°

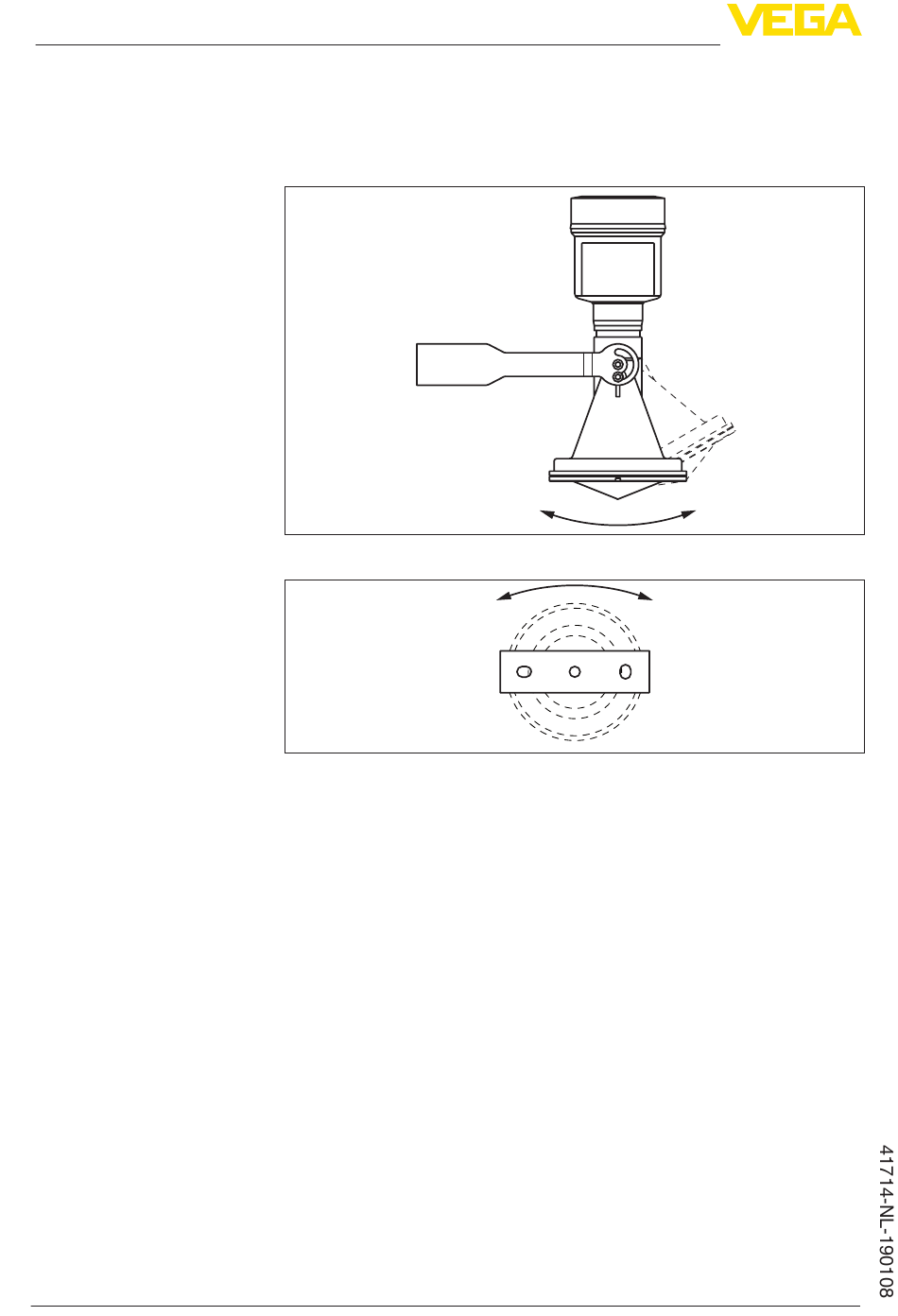

Fig. 3: Verstelling van de hellingshoek
Fig. 4: Draaien bij bevestiging in het midden
4.4
Montage-instructies
Voor een dichte inbouw van de uitvoering met kunststof hoornanten-
ne met de overschuif- of adapaterflens moet aan het volgende zijn
voldaan:
1. Gebruik een bassende vlakke pakking bijv. van EPDM met Sho-
re-hardheid 25 of 50
2. Aantal flensbouten overeenkomstig het aantal flensgaten
3. Trek alle schroeven aan met de aandraaimomenten gespecifi-
ceerd in de technische gegevens
De uitgezonden radarimpulsen van de radarsensor zijn elektromag-
netische golven. De polarisatie is de richting van het elektrische
aandeel. Bij radarinstrumenten kan de polarisatie worden gebruikt,
om de effecten van stoorecho's door draaien van het instrument in de
verbindingsflens of procesaansluiting met schroefdraad aanmerkelijk
te reduceren.
De positie van de polarisatie is door markering op het instrument
aangegeven.
VEGAPULS 61 • Vierdraads 4 ... 20 mA/HART
