7.
Draai de afsluiter zo dat de klep gesloten is
(Figuur
122B)
8.
Herhaal stap
4
en
dopaansluiting.
De verdelerklep voor de
gebruiksdosis plaatsen
1.
Lijn een pakking uit tussen de flenzen van
de regelklep voor de gebruiksdosis en de
drukfilterkop
(Figuur
Opmerking:
Zet indien nodig het
bevestigingsmateriaal voor de drukfilterkop los
om speling te verkrijgen.

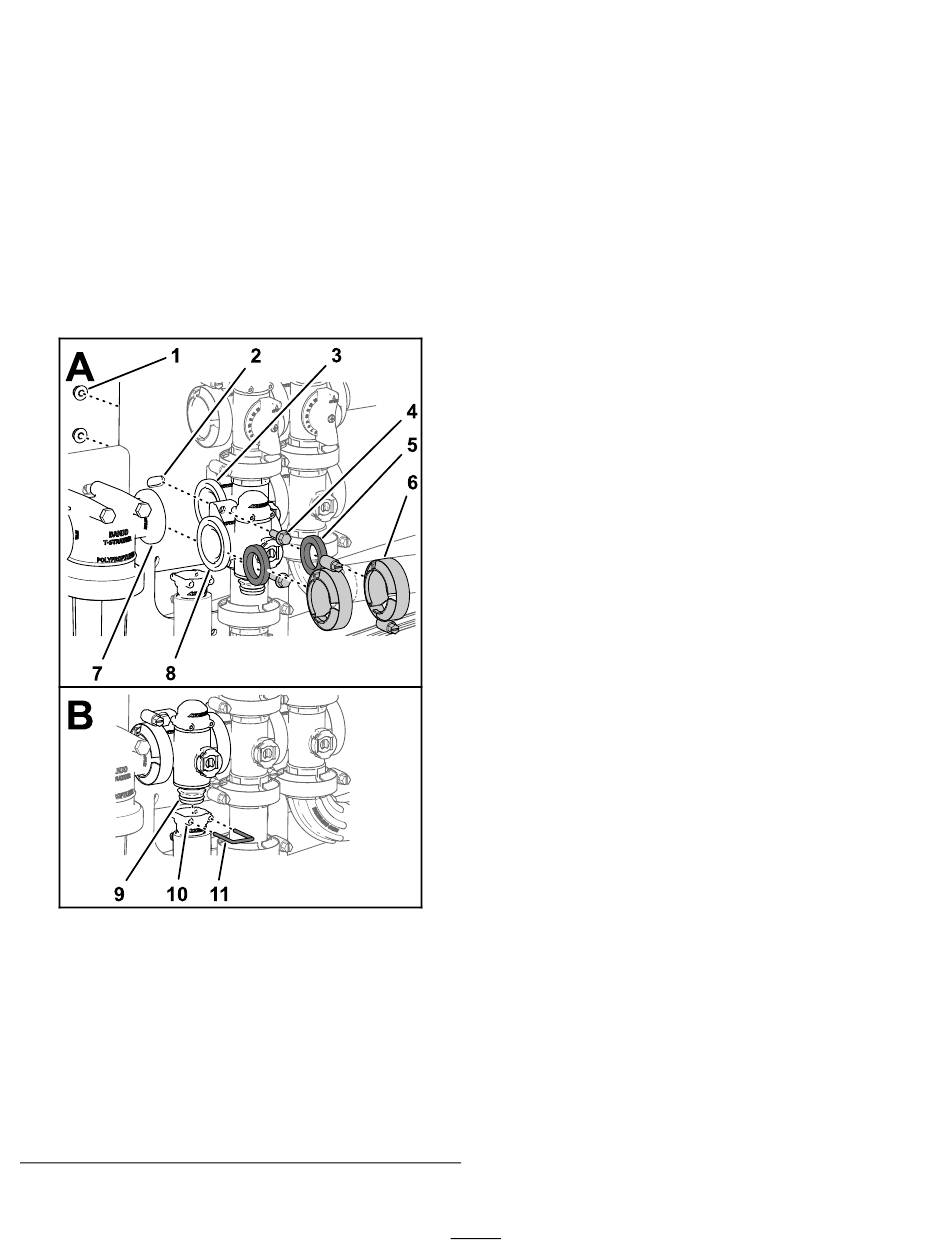

Figuur 126
1. Borgmoer (¼")
5. Pakking
2. Klepbevestiging 6. Flensklem
3. Flens
7. Flens
(mengklep)
4. Flenskopbout
8. Flens
(¼" x ¾")
5
voor de andere
126A).
9. Koppeling
(verdelerklep)
10. Houder
(uitgaande
fitting)
11. Borgclip
(drukfilterkop)
(regelklep voor
gebruiksdosis)
2.
Monteer de verdelerklep voor de gebruiksdosis,
de pakking en de drukfilterkop met een flensklem
en draai handmatig vast
3.
Lijn de pakking uit tussen de flenzen van
de regelklep voor de gebruiksdosis en de
mengklepverdeler
4.
Monteer de verdelerklep voor de gebruiksdosis,
de pakking en de mengklepverdeler met een
flensklem en draai handmatig vast
126A).
5.
Monteer de regelklep voor de gebruiksdosis aan
de klepbevestiging met de 2 flenskopbouten en
2 flensborgmoeren
verwijderd in stap
gebruiksdosis verwijderen (bladz. 81)
de moer en bout vast tot 10-12 N·m.
6.
Monteer de uitgaande fitting op de
koppelingfitting onderaan de verdeler
voor de regelklep voor de gebruiksdosis
126B).
7.
Bevestig de koppeling van de uitgaande fitting
door een borgclip in de houder van de uitgaande
fitting te steken
8.
Als u het bevestigingsmateriaal hebt losgezet
voor de drukfilterkop, dient u de moer en bout
aan te draaien tot 10-12 N·m.
De mengverdelerklep monteren
1.
Lijn de flens van de mengklepverdeler uit met
een pakking en de flens van de mengomloopklep
(A van
Figuur
Opmerking:
bevestigingsmateriaal voor de hoofdklep van de
spuitboom los om speling te verkrijgen.
g238670
88
(Figuur
126A).
(Figuur
126A).
(Figuur
(Figuur
126A) die u hebt
3
van
De verdelerklep voor de
(Figuur
126B).
127).
Maak indien nodig het
en draai
(Figuur
