3
De bladblazer op het
trekvoertuig aansluiten
Benodigde onderdelen voor deze stap:
1
Koppelpen
1
Gaffel
Procedure
1. Koppel het trekvoertuig aan de blazer.
2. Stel de blazer-trekhaak als volgt in op hetzelfde niveau
als het trekvoertuig:
•
Plaats de trekhaakbuis op een krikstandaard om
deze evenwijdig met de grond te houden.
•
Verwijder de bouten en sluitmoeren waarmee de
trekhaak is bevestigd
•
Beweeg de gaffel omhoog of omlaag naar de stand
ongeveer op dezelfde hoogte als de trekhaak van
het trekvoertuig.
•
Bevestig de gaffel aan de trekhaak met de bouten
en borgmoeren die u eerder hebt verwijderd en
draai vast met een torsie van 203 Nm. Zorg dat het
frame van de bladblazer evenwijdig is met de grond.
3. Stel de trekhaakbuis in om te zorgen dat de blazer niet
in contact komt met het trekvoertuig bij het draaien
als volgt:
•
Verwijder de bouten en de moeren waarmee de
trekhaakbuis is bevestigd aan de framesteunen
(Figuur
4).
•
Zet de buis vast aan het frame met de bouten en
de flensmoeren.

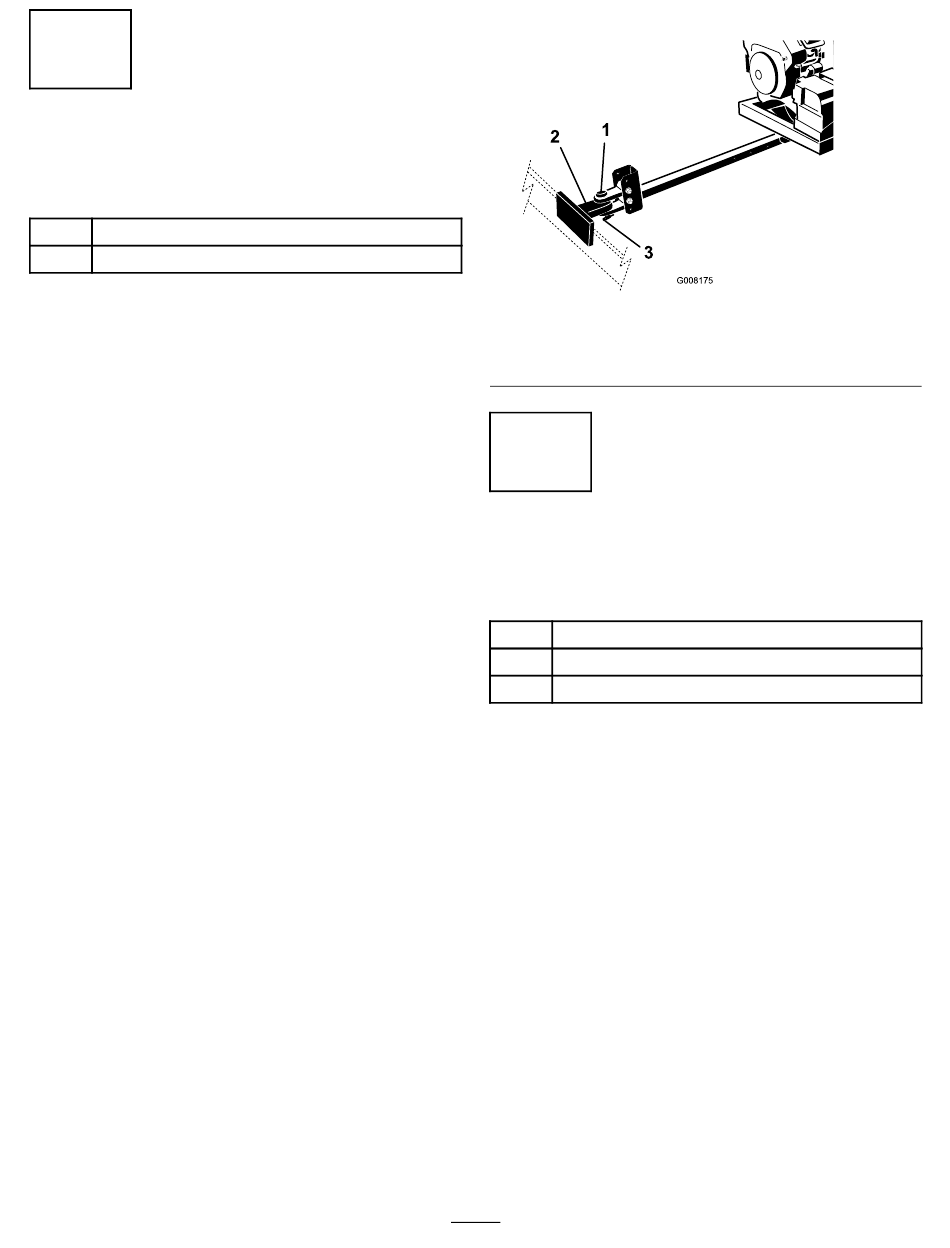

4. Sluit de trekhaak van de blazer aan op de haak van het
trekvoertuig met de koppelpen en de gaffel
(Figuur
4) aan de trekhaakbuis.
(Figuur
1. Koppelpen
2. Haak van trekvoertuig
4
De afstandsbediening
monteren
Benodigde onderdelen voor deze stap:
1
Afstandsbediening
4
AAA-batterijen
6
Schroeven, smal
Procedure
1. Verwijder de elastiekjes waarmee beide helften van
de afstandsbediening aan elkaar zijn bevestigd, en
verwijder het achterdeksel.
2. Let op de polariteit van de batterijen terwijl u de nieuwe
plaatst
(Figuur
5).
Opmerking: Als de batterijen onjuist worden
geplaatst, raakt de eenheid niet beschadigd, maar ze
zal niet functioneren. Op het draagtoestel staat de
polariteit van de contacten aangegeven.
10
Figuur 5
3. Gaffel
6).
