Elektronicaruimte
Aansluitruimte
VEGADIF 85 • Foundation Fieldbus

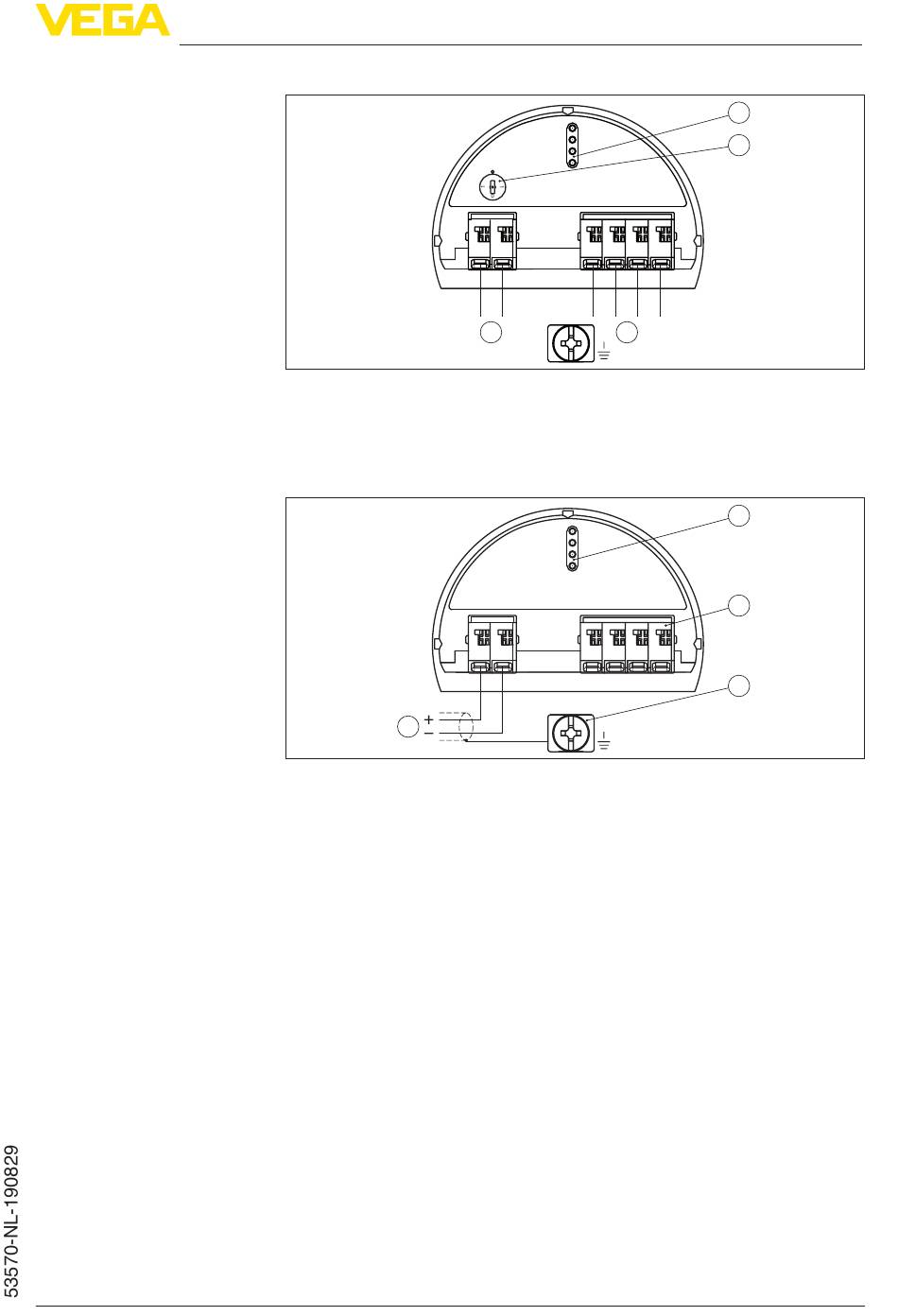

Fig. 29: Elektronicaruimte - tweekamerbehuizing
1
Interne verbinding naar aansluitruimte
2
Contactpen voor display- en bedieningsmodule resp. interfaceadapter
3
Simulatieschakelaar ("1" = bedrijf met vrijgave simulatie)
1
Fig. 30: Aansluitruimte - tweekamerbehuizing
1
Voedingsspanning, signaaluitgang
2
Voor display- en bedieningsmodule resp. interface-adapter
3
Voor externe display- en bedieningseenheid
4
Aardklem voor aansluiting van de kabelafscherming
5 Op het bussysteem aansluiten
0
Bus
+
1
2
5
6 7 8
( )
(-)
1
1
Bus
+
1
2
5
6 7 8
( )
(-)
2
3
2
3
4
31
