9 Bijlage
Elektrische veiligheidsmaatregelen
Beschermingsgraad
Toepassingshoogte boven zeeniveau
Overspanningscategorie
Ʋ tot 2000 m (6562 ft)
Ʋ tot 5000 m (16404 ft)
Veiligheidsklasse
Toelatingen
Instrumenten met toelatingen kunnen afhankelijk van de uitvoering verschillende technische speci-
ficaties hebben.
Bij deze moeten daarom de bijbehorende toelatingsdocumenten worden aangehouden. Deze zijn
in de leveringsomvang opgenomen of kunnen via invoer van het serienummer van uw instrument in
het zoekveld op www.vega.com en via de algemene download-sectie worden gedownload.
9.2
Afmetingen
De volgende maattekeningen geven slechts een deel van de mogelijke uitvoeringen weer. Gedetail-
leerde maattekeningen kunnen via www.vega.com/downloads en " Tekeningen" worden gedown-
load.
VEGACAP 66 - behuizing
~ 69 mm
(2.72")
ø 79 mm
(3.03")
M20x1,5/
½ NPT
1

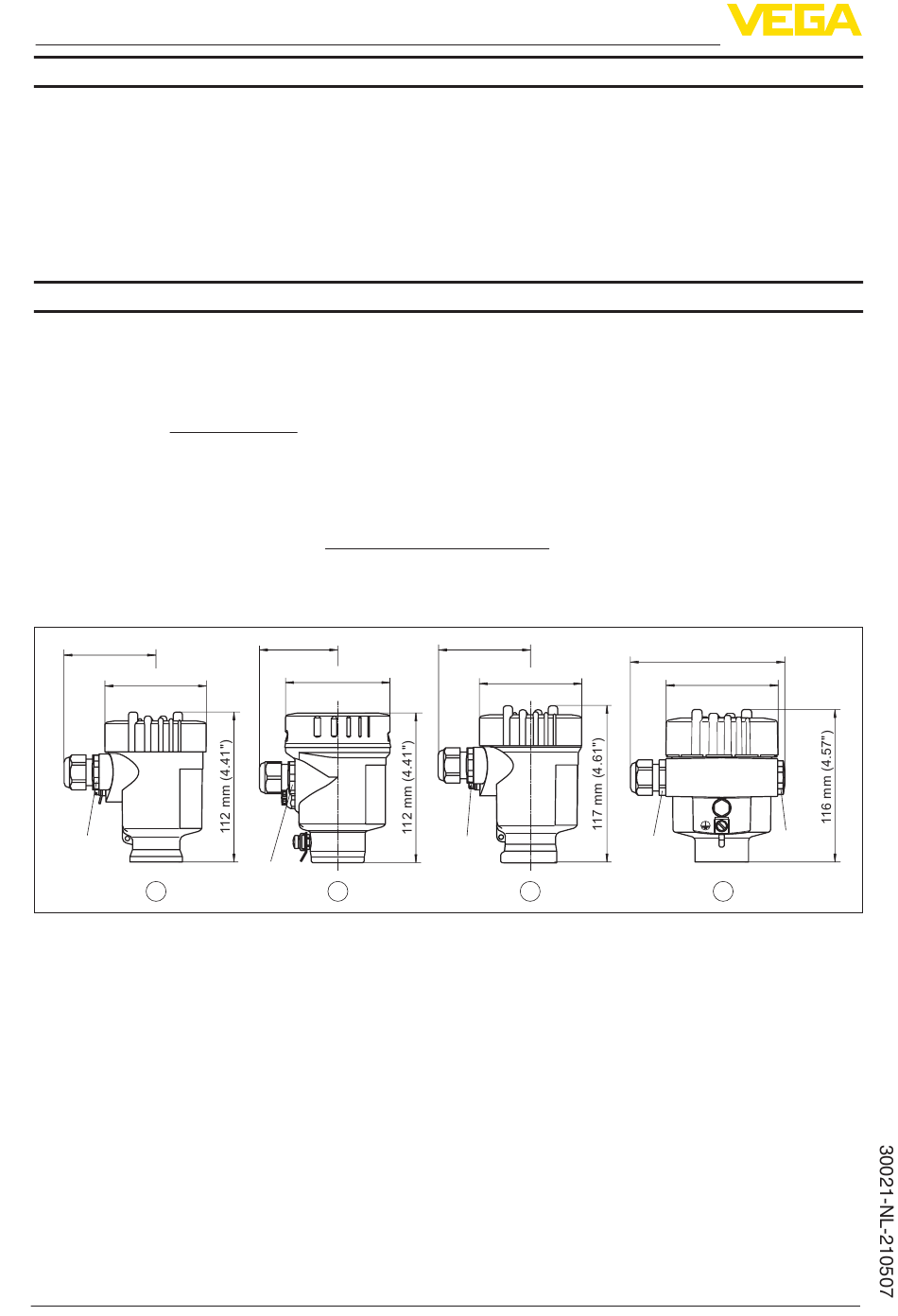

Fig. 17: Uitvoeringen behuizing
1
Kunststof eenkamer
2
RVS-éénkamer (elektrolytisch gepolijst)
3
RVS-éénkamer (fijngietmetaal)
4
Aluminium - eenkamer
32
IP66/IP67 (NEMA Type 4X)
tot 5000 m (16404 ft)
III
II
I
~ 59 mm
(2.32")
ø 80 mm
(3.15")
M20x1,5/
½ NPT
2
~ 69 mm
(2.72")
ø 79 mm
(3.11")
M20x1,5/
½ NPT
3
VEGACAP 66 • Contactloze schakelaar
~ 116 mm (4.57")
ø 86 mm (3.39")
M20x1,5
M20x1,5/
½ NPT
4
