5 Monteren
Instromend medium -
vloeistoffen
Instromend medium -
stortgoed
24
1
2
1
5

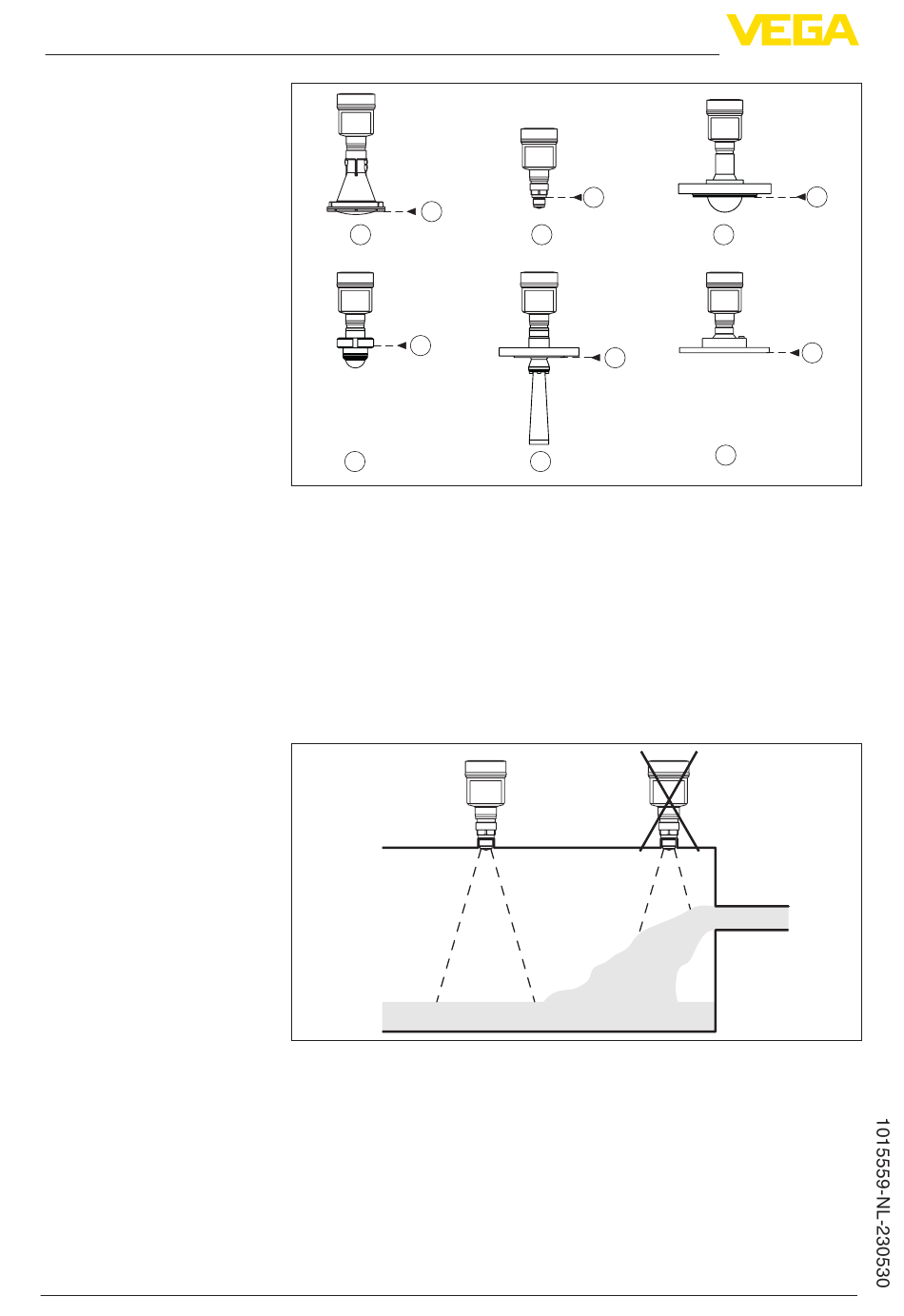

Fig. 21: Positie van het referentievlak
1
Referentievlak
2
Kunststof hoornantenne
3
Schroefdraadaansluiting
4
Flensaansluiting
5
Hygiënische aansluiting
6
Hoornantenne
7
Flens met lensvormige antenne
Monteer het instrument niet boven of in de vulstroom. Waarborg dat u
het productoppervlak registreert en niet het instromende product.
Fig. 22: Montage van de radarsensor bij instromend product
In het algemeen geldt: de montage mag niet te dicht bij of boven het
binnenstromende medium worden uitgevoerd, omdat het radarsig-
naal anders kan worden gestoord.
1
3
1
6
VEGAPULS 6X • Modbus- en Levelmaster-protocol
1
4
1
7
