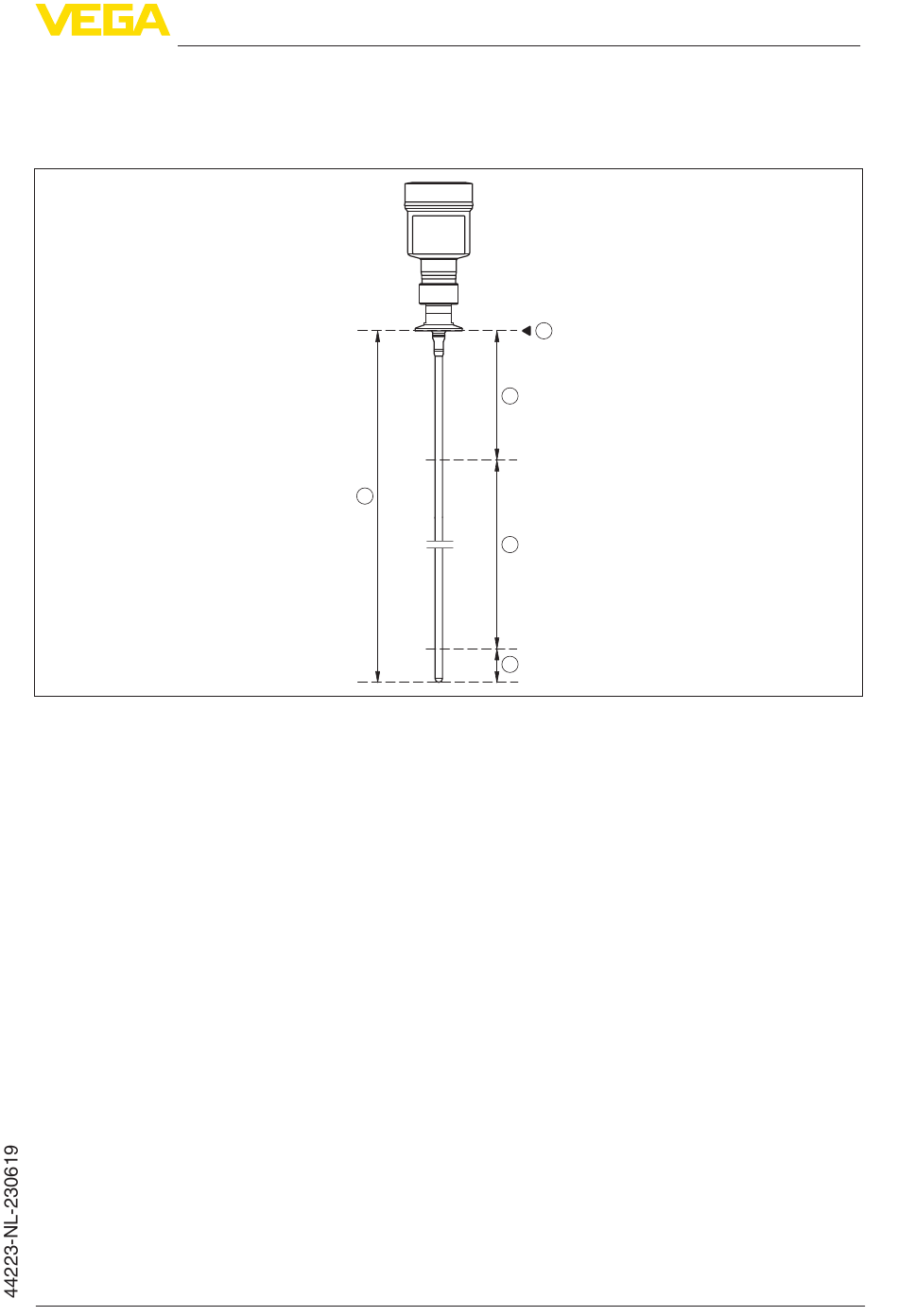

Fig. 33: Meetbereiken - VEGAFLEX 83
1
Referentievlak
2
Sondelengte L
3
Meetbereik (fabrieksinregeling gerelateerd aan meetbereik in water)
4
Bovenste blokafstand (zie volgende diagram - grijs gemarkeerde gebied)
5
Onderste blokafstand (zie volgende diagram - grijs gemarkeerde gebied)
Typische meetafwijking - scheidingslaag-
meting
Typische meetafwijking - totaal niveau
scheidingslaagmeting
Typische meetafwijking - niveaumeting
4)5)
Bij scheidingslaagmeting = 2,0
3)
Afhankelijk van de montage-omstandigheden kunnen afwijkingen ontstaan, die door een aanpassing van de
4)
inregeling of een verandering van de meetwaarde-offset in de DTM-servicemodus opgeheven kunnen worden.
Door een stoorsignaalonderdrukking kunnen de blokafstanden worden geoptimaliseerd.
5)
VEGAFLEX 83 • Profibus PA
Water/olie (diëlektrische constante ~2,0)
Uiteinde meetsonde raakt tankbodem niet
Geen stoorsignaalonderdrukking uitgevoerd
4
2
3
5
± 5 mm (0.197 in)
Zie volgende diagrammen
Zie volgende diagrammen
1
12 Bijlage
3)
75
