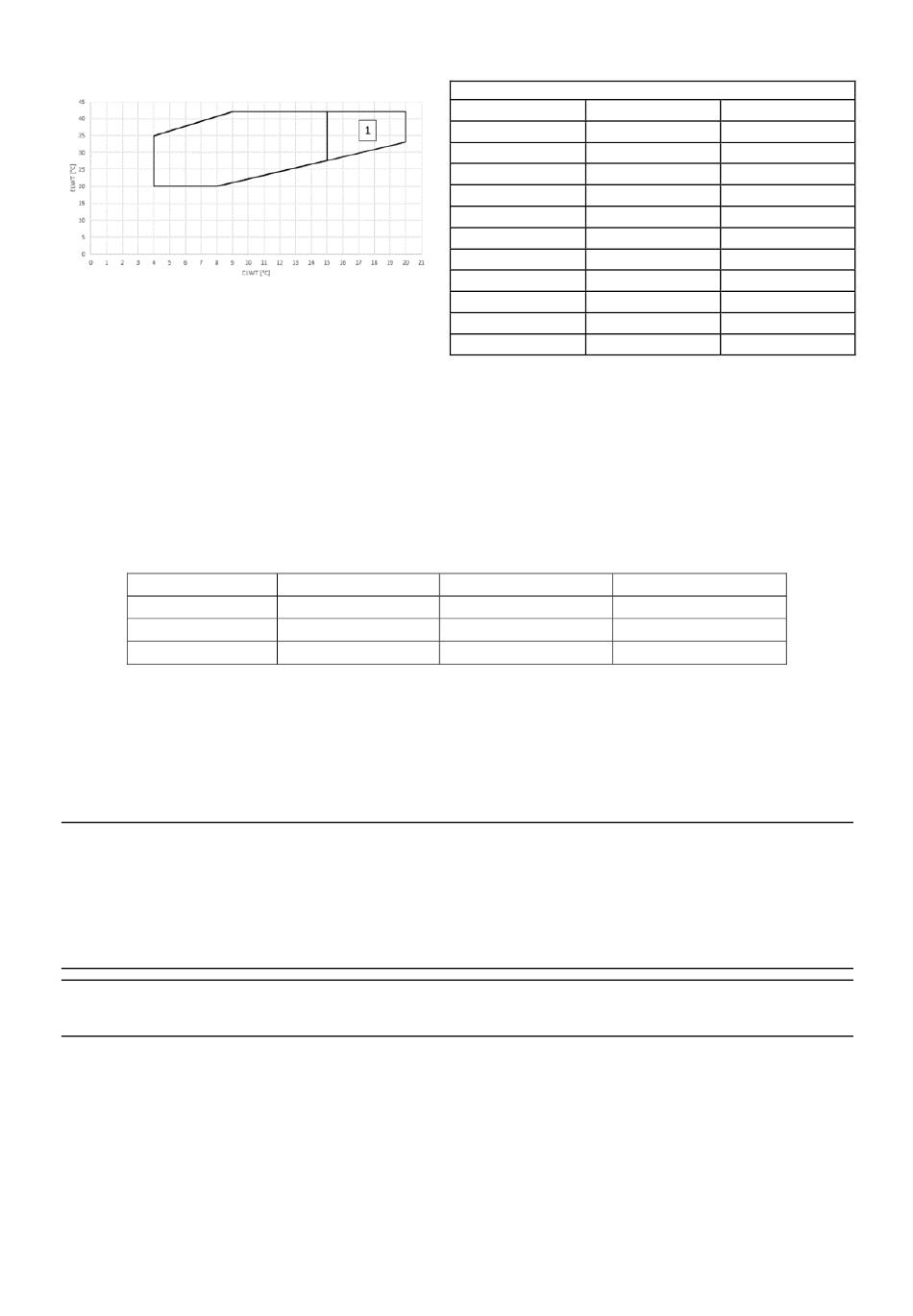

EWWD(H/S)-DZ VERSIE KOELTOREN
1.
Optie 189
Legenda:
ELWT
Wateruitlaattemperatuur verdamper
CLWT
Wateruitlaattemperatuur condensator
2.10 Minimum waterniveau in het systeem
Voor de correcte werking van de machine en de noodzakelijke operationele stabiliteit is het belangrijk om een minimale
waterinhoud in het systeem te garanderen. Hiervoor is misschien een verzameltank met een geschikt volume voor nodig.
Het minimale waterniveau moet worden berekent door rekening te houden met de volgende specificaties:
Toepassing
Conditioning
Proces
Variabele capaciteit
Voorbeeld berekening voor eenheden EWWD(H/S)950DZXE
Koelcapaciteit bij 100% = 946 kW
Minimum systeemvolume voor koelen:
Minimum systeemvolume voor verwerken:
Minimum systeemvolume bij een variabele capaciteit:
Opmerking: De bovenstaande formule voor berekening houdt rekening met verschillende factoren zoals de stoptijd van
de compressor en het toelaatbare temperatuurverschil tussen de stop en start van de laatste compressor. Wat dat betreft
verwijst de berekende minimale waterniveau naar het functioneren van de machine in een norm aal regelsysteem van het
klimaat. Als de machine wordt gebruikt voor het verwerken van activiteiten of als er een hogere werkstabiliteit wordt vereist ,
dan raden wij aan om het berekende waterniveau te verdubbelen. In zeer eenvoudige systemen zijn er missc hien op het
hydraulische circuit geïnstalleerde inerte verzameltanks nodig om het minimaal vereiste waterniveau te bereiken. Het
toevoegen van dit onderdeel vereist de juist mix van water, en daarom raden wij u aan een tank te selecteren die is
uitgerust met een voor dit doel ontworpen interne diafragma.
Opmerking: Als het watercircuit van de verdamper functioneert in een systeem met variabel debiet, dan mag het minimale
waterdebiet niet lager zijn dan 50% van het waterdebiet onder nominale omstandigheden, en mag de variatie niet groter
zijn dan 10% van de nominale stroom per minuut.
D-EIMWC01405-18_03NL - 22/39
EWWD530DZXSA1
EWWD570DZXEA1
EWWD700DZXSA1
EWWD740DZXEA1
EWWDC10DZXSA2
EWWDC11DZXEA2
EWWDC14DZXSA2
EWWDC15DZXEA2
EWWDC15DZXSA3
EWWDC17DZXEA3
EWWDC21DZXSA3
EWWDC22DZXEA3
Een compressor
Twee compressoren
3,3 l/kW
6,6 l/kW
6,6 l/kW
946 x 3.3= 3122 l
946 x 6.6= 6243 l
946 x 6.6= 6243 l
Model versie koeltoren
EWWH380DZXSA1
EWWH405DZXEA1
EWWH460DZXSA1
EWWH480DZXEA1
EWWH755DZXSA2
EWWH810DZXEA2
EWWH920DZXSA2
EWWH955DZXEA2
EWWHC11DZXSA3
EWWHC12DZXEA3
EWWHC13DZXSA3
EWWHC14DZXEA3
Drie compressoren
3,3 l/kW
6,6 l/kW
6,6 l/kW
EWWS530DZXSA1
EWWS570DZXEA1
EWWS700DZXSA1
EWWS740DZXEA1
EWWSC10DZXSA2
EWWSC11DZXEA2
EWWSC14DZXSA2
EWWSC15DZXEA2
EWWSC15DZXSA3
EWWSC17DZXEA3
EWWSC21DZXSA3
EWWSC22DZXEA3
3,3 l/kW
6,6 l/kW
6,6 l/kW
